V6发动机配套凸轮轴衬套结构设计

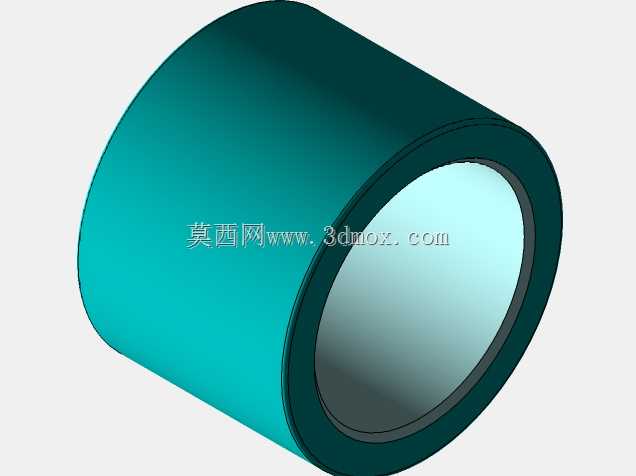

　　在往复式内燃机的配气机构布局中，凸轮轴衬套是承担凸轮轴径向支撑、降低轴颈运转摩擦阻力的核心承载零件，这款适配V6机型的凸轮轴衬套，在设计阶段就围绕V型发动机的缸体布局特性做了针对性的结构优化。V6发动机的两列气缸呈夹角布置，凸轮轴分别安装在两侧缸盖或缸体的凸轮轴孔内，衬套作为轴与基体之间的中间支撑件，首先要满足的是过盈装配后的同轴度要求，避免凸轮轴运转过程中出现卡滞、偏磨，进而影响配气相位的准确性。从结构形态来看，该衬套为等壁厚圆筒状结构，整体无额外的法兰定位凸缘，依靠外圆柱面与缸体/缸盖安装孔的过盈配合实现周向与轴向固定，这种无凸缘的结构设计更适配V6发动机紧凑的缸内布局，不会占用额外的布置空间，同时压装过程中受力均匀，

　　不会出现局部应力集中导致的衬套变形。衬套的内孔表面是直接与凸轮轴轴颈配合的工作面，设计时需要严格控制内孔的圆柱度与表面粗糙度，既要保证运转过程中润滑油膜的稳定形成，又要避免表面粗糙度过大造成的轴颈早期磨损。在实际发动机运转工况下，凸轮轴会承受气门弹簧周期性的交变载荷，衬套需要长期承受这种径向交变冲击力，因此在结构设计时，壁厚的取值经过了反复校核，既要保证足够的刚度，避免衬套在交变载荷下发生形变导致配合间隙变化，又要控制壁厚在合理范围，避免占用过多的径向安装空间，影响缸体或缸盖的整体结构强度。安装边界方面，该衬套的外径尺寸与缸体凸轮轴安装孔为H7/p6的过盈配合公差，压装时需要使用专用工装从衬套端面均匀施力，

　　保证衬套压装到位后内孔的圆度误差控制在允许范围内，不会因为压装受力不均出现内孔缩径、失圆的问题。衬套的内孔与凸轮轴轴颈之间预留了合理的配合间隙，这个间隙值需要匹配发动机的热膨胀特性，因为发动机达到正常工作温度后，缸体、凸轮轴、衬套三者的热膨胀系数存在差异，预留的间隙要保证热态下不会出现配合过紧导致的抱轴故障，同时冷态启动时也不会因为间隙过大出现机油泄压、凸轮轴异响的问题。从实际应用场景来看，这类衬套除了适配V6车用发动机，也可通用在同结构的V型六缸工业内燃机、发电机组动力单元的配气机构中，在做三维建模时，需要重点关注衬套内外圆柱面的同轴度公差要求，以及压装倒角的尺寸设计——衬套两端的导入倒角角度与宽度经过优化，

　　既可以降低压装时的对位难度，又能避免压装过程中倒角处刮伤安装孔内壁，影响过盈配合的可靠性。在润滑结构的匹配上，该衬套对应缸体油道的位置开设了通油孔，发动机运转时压力机油会通过缸体油道进入衬套与轴颈的配合间隙，形成稳定的压力润滑油膜，降低摩擦副的磨损速率，建模时需要保证通油孔的位置与缸体油道完全对齐，避免出现油孔错位导致的润滑不足问题。不同于普通的直列机型衬套，V6机型的凸轮轴衬套因为布置空间更紧凑，对衬套的形位公差要求更严格，一旦衬套同轴度超差，会直接导致凸轮轴转动阻力增大，轻则增加发动机运转功耗，重则出现凸轮轴断裂、配气机构失效的严重故障。在做结构校验时，还需要考虑衬套压装后的内孔收缩量，根据过盈量的大小提前预留加工余量，保证压装完成后内孔的最终尺寸落在设计公差带内，不需要二次镗削加工，提升装配效率。衬套的端面设计为平端面结构，与安装孔的止推端面贴合，可承受少量的轴向窜动力，限制凸轮轴的轴向窜动量在合理范围内，避免凸轮轴轴向位移过大导致的气门开闭时序偏差。
