V6发动机配套曲轴衬套结构设计

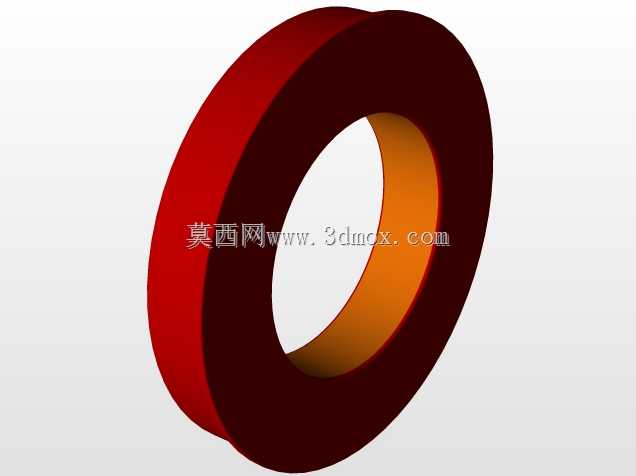

　　在往复式内燃机的动力传递链路里，曲轴衬套是承担径向载荷、阻隔曲轴与缸体直接摩擦的核心配套零件，这款适配V型六缸动力单元的衬套，主要部署在V6机型的曲轴主轴颈与缸体主轴承座的配合位置，部分同结构规格的衬套也可用于连杆大头与曲柄销的配合场景，是动力总成里保障曲轴长期平稳回转的基础耐磨部件。从实际工况来看，V6发动机工作时曲轴会承受活塞连杆组传递来的周期性爆发压力，同时伴随高速回转带来的离心载荷，不同气缸交替做功产生的交变冲击力会持续作用在轴颈配合面，衬套的存在就是在轴颈与刚性缸体之间形成一层具备合适配合间隙的耐磨缓冲层，既避免曲轴轴颈与缸体轴承座直接接触产生磨损失效，也能通过自身的材料特性吸收部分振动能量，降低动力运转时的噪音传递。

　　设计这类衬套的时候，首先要匹配对应V6机型曲轴的轴颈直径公差，内孔的尺寸精度需要控制在IT6到IT7级区间，表面粗糙度要达到Ra0.8以下，才能保证曲轴回转时油膜的稳定形成；衬套的外径则要和缸体主轴承座的安装孔保持过盈配合，过盈量需要根据衬套的壁厚、材料弹性模量来计算，既要保证压装后衬套不会在轴承座内发生周向转动或者轴向窜动，也要避免过盈量过大导致内孔收缩变形，影响最终的配合间隙。衬套的壁厚设计需要兼顾结构强度与散热需求，壁厚过薄会导致压装时容易变形，长期受交变载荷容易出现疲劳碎裂；壁厚过厚则会占用过多安装空间，同时不利于摩擦产生的热量向外传递到缸体水套区域。这款衬套采用了环形等壁厚的结构设计，端面做了小尺寸的倒角处理，一方面是方便压装时的导向导入，避免安装时刮伤轴承座的内孔表面，另一方面也能在轴颈出现微小轴向窜动时避免锐边刮伤轴颈表面的油膜层。

　　从安装边界来看，衬套的轴向宽度需要和主轴承座的宽度完全匹配，安装后衬套端面不能突出轴承座的结合面，否则会在主轴承盖装配时出现压合不实的问题，甚至导致衬套受压变形；衬套上需要对应缸体的油道位置开设油孔或者油槽，保证压力润滑油能够顺利进入衬套与轴颈的配合间隙，形成完整的压力润滑回路，油槽的走向和深度需要结合曲轴的回转方向设计，避免出现润滑油回流或者供油不足的问题。在实际选型替换时，除了尺寸匹配之外，还要考虑衬套的材料摩擦特性，不同的强化等级的V6发动机爆发压力不同，对衬套的耐磨性能、抗咬合性能、嵌入性的要求也有差异，自然吸气机型常用的铜基合金衬套能够满足常规载荷需求，高增压机型则需要在衬套内表面增加减磨涂层，提升冷启动工况下的抗磨损能力。

　　建模过程中需要重点关注配合面的形位公差控制，内孔与外圆的同轴度要控制在0.01mm以内，两端面的平行度以及端面与轴线的垂直度也要符合装配要求，否则压装后会出现内孔偏斜，导致曲轴回转阻力增大，甚至出现抱轴的严重故障。衬套的圆角过渡位置不能出现应力集中的尖角，尤其是油孔边缘位置需要做倒钝处理，避免长期受交变载荷作用下从应力集中位置出现疲劳裂纹。在装配工艺层面，这类衬套通常采用冷压或者温差法装配，冷压装配时要保证压入力垂直均匀，避免衬套出现偏斜；温差法装配则是将缸体轴承座加热到合适温度，利用热胀冷缩的原理让衬套顺利放入安装孔，冷却后形成稳定的过盈配合，装配完成后还需要对衬套内孔进行精铰或者滚压处理，保证最终的配合间隙符合设计要求。
