V6发动机正时同步带轮结构设计

　　在V型六缸内燃机的前端轮系布局中，这类带轮承担着正时传动系统的核心动力传递职责，区别于普通附件驱动带轮，它的齿形啮合精度直接决定了配气机构的相位准确性，一旦齿形磨损超差或者安装定位出现偏差，就会导致进排气门开闭时机错位，轻则引发动力输出不稳、怠速抖动，重则可能出现气门与活塞运动干涉，造成发动机核心部件的不可逆损坏。从实际装车场景来看，这类带轮通常安装在发动机缸体前端的凸轮轴驱动端，部分机型也会作为中间惰轮布置在正时皮带的张紧路径上，工作时需要承受正时皮带持续的张紧力，同时还要耐受发动机舱内-40℃到120℃的宽温域工况，以及长期运行带来的交变载荷冲击，因此结构设计上需要兼顾刚性、耐磨性与动平衡精度。

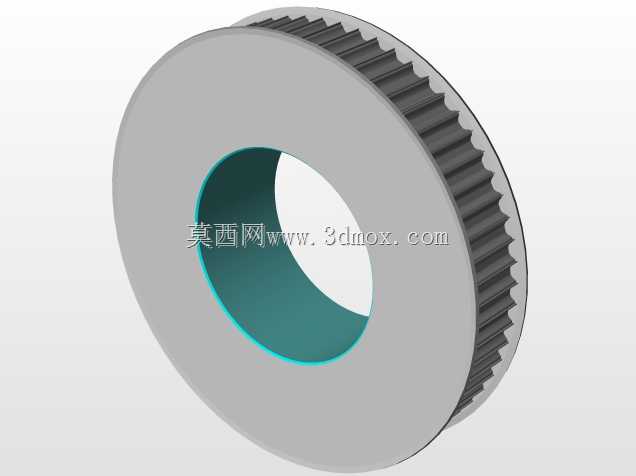

　　从结构特征来看，该带轮采用了周向均匀分布的梯形齿廓设计，这种齿形和同步带的齿槽可以实现无滑差的啮合传动，相比平带摩擦传动能够保证严格的传动比，这对于正时系统来说是核心要求。带轮的中心孔为通孔设计，加工时需要严格保证内孔与齿顶圆的同轴度，通常同轴度公差要控制在0.02mm以内，否则装配后会出现皮带偏磨、运转异响的问题。内孔边缘设计有小尺寸的倒角，一方面是为了压装时的导向，避免刮伤配合轴颈的表面，另一方面也可以去除机加工产生的毛刺，防止装配时铁屑落入配合面造成定位偏差。带轮的轮缘部分做了等厚度的环形设计，齿根位置留有足够的圆角过渡，避免应力集中导致的齿根断裂，在长期交变载荷作用下，齿根位置是疲劳失效的高发区域，合理的圆角半径可以大幅提升带轮的疲劳寿命。

　　设计这类带轮的时候，首先要匹配对应机型正时皮带的节距、齿形参数，确保齿廓和皮带齿槽的啮合侧隙在合理范围，侧隙过大会导致传动冲击、产生异响，侧隙过小则会出现啮合卡滞，加剧皮带齿面的磨损。其次要核算带轮的节圆直径，结合凸轮轴的驱动扭矩需求，确认带轮与皮带的接触齿数足够，一般要求啮合齿数不小于6个，才能保证传递扭矩时不会出现跳齿问题。带轮的轴向宽度需要比匹配的正时皮带宽度宽出1-2mm，预留出皮带运转时的轴向窜动空间，避免皮带边缘和带轮挡边发生持续摩擦，导致皮带早期损坏。

　　安装边界方面，这类带轮的中心孔通常和凸轮轴轴颈采用过渡配合，装配时需要使用专用工具压装，严禁直接敲击带轮本体，否则容易导致齿形变形或者内孔失圆。带轮的端面一般会设计有定位销孔或者键槽，用来和凸轮轴实现周向定位，保证装配时的相位准确，定位销的位置精度需要严格控制，和设计基准的位置度公差通常不超过0.05mm。带轮装配完成后，需要检查端面跳动量，一般要求在节圆位置测量的端面跳动不超过0.1mm，否则会导致皮带运转时出现轴向窜动，影响皮带使用寿命。在轮系的整体布局中，该带轮的安装平面需要和张紧轮、曲轴正时带轮的安装平面保持共面，平面度偏差要控制在0.1mm/m以内，避免皮带出现扭曲受力。

　　从实际应用的细节来看，这类带轮的材质一般选用粉末冶金或者45号钢加工，粉末冶金材质具备自润滑特性，批量生产成本较低，适合量产车型使用，45号钢材质的带轮则通常经过表面发黑或者磷化处理，提升防锈能力，部分高性能机型还会在齿面做硬化处理，提升齿面的耐磨性，延长正时系统的维护周期。带轮的动平衡精度也是设计时需要重点关注的指标，因为发动机工作时转速范围跨度大，从怠速的每分钟几百转到高转速的每分钟六千转以上，如果动平衡不合格，高速运转时会产生明显的振动，通过正时皮带传递到整个前端轮系，引发轮系异响、轴承过早失效等问题，通常这类带轮的动平衡精度要达到G6.3级以上，部分高性能机型会要求达到G2.5级。

　　在日常的发动机维护中，这类带轮的检查也是正时系统维保的核心项目，需要检查齿面的磨损情况，有没有出现齿形缺损、齿面点蚀的问题，同时检查内孔和配合轴颈的配合间隙，如果间隙过大需要及时更换，避免出现相位偏移。很多维修场景中，更换正时皮带时会同步更换这类正时带轮和张紧轮，就是因为带轮的磨损是渐进式的，一旦皮带更换后带轮出现故障，需要再次拆解正时系统，维护成本很高，同步更换能够大幅降低后期的故障概率。设计阶段也需要考虑带轮的全生命周期可靠性，通过有限元分析模拟不同转速、不同载荷下的应力分布，优化齿根和轮辐的结构，在保证强度的前提下尽可能降低带轮的重量，减少旋转惯量，提升发动机的响应速度。
