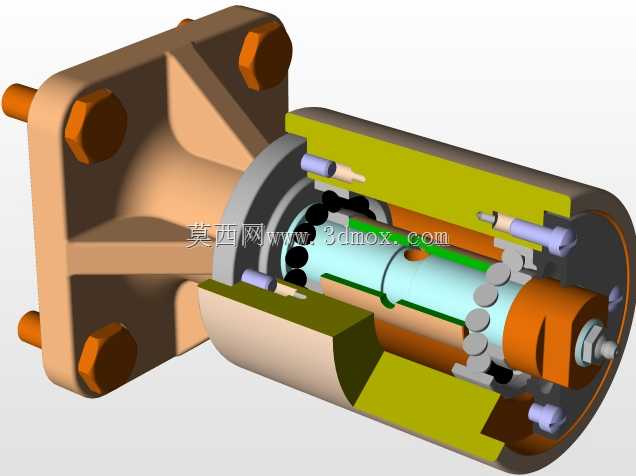

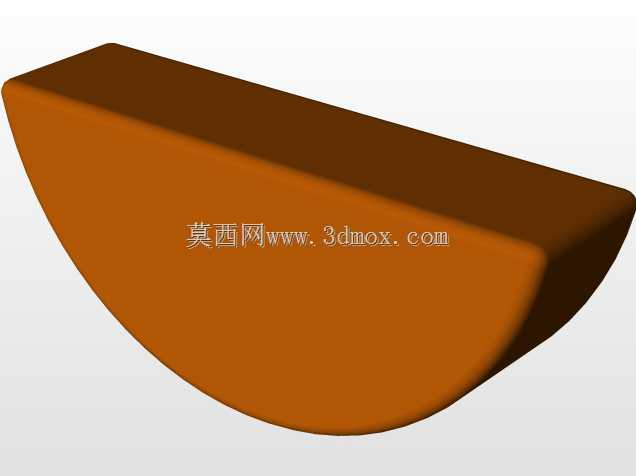

带皮带轮结构的滚珠轴承惰轮设计

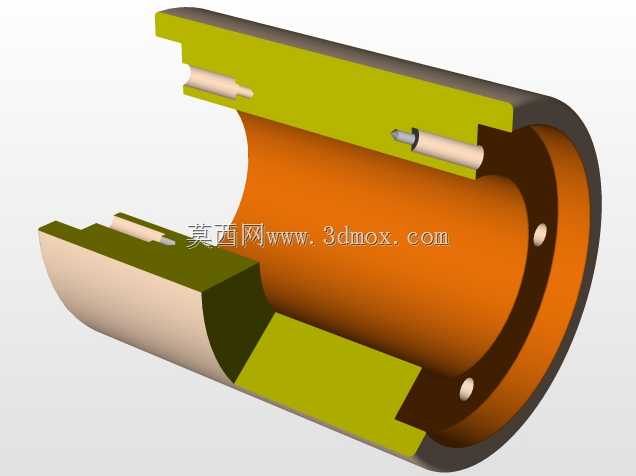

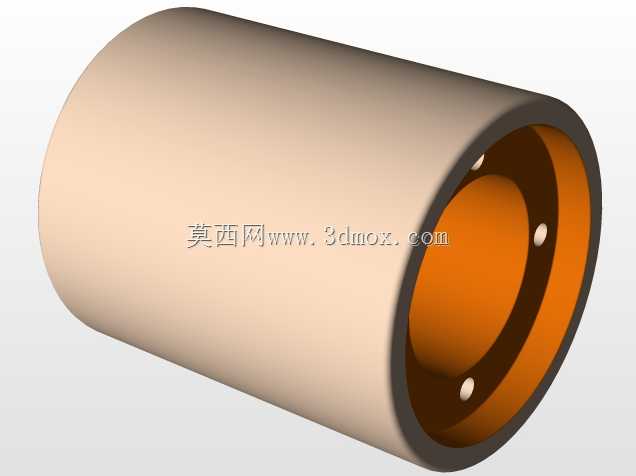

　　在常规带传动系统的布局优化中，惰轮的设置往往是解决传动包角不足、带体跨度偏大引发打滑问题的核心手段，这款集成皮带轮槽的滚珠轴承惰轮，就是针对中小功率平行轴传动场景开发的专用张紧导向部件。不同于常规分体式惰轮需要额外配置轴承安装座、轮体压装工序的设计，这款结构将皮带轮的承载基体与轴承外圈做了集成化处理，省去了额外的轮体与轴承的配合公差链，从根源上避免了压装偏差带来的轮体径向跳动问题，在纺织机械的罗拉传动、小型输送线的平带传动、办公自动化设备的同步带传动场景中，这种集成结构的装配效率比分体式结构提升40%以上，同时也减少了装配环节的误差累积。从功能特性上看，这款惰轮的核心作用是在不改变主动、从动轮安装中心距的前提下，

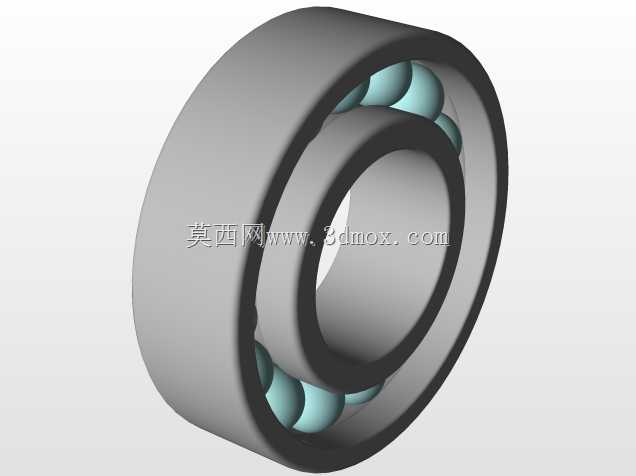

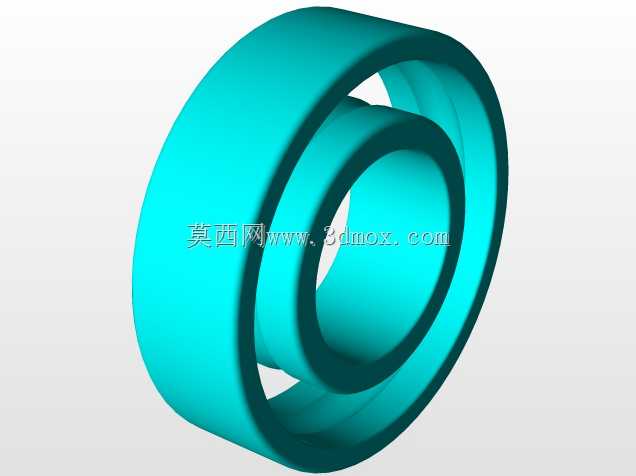

　　通过调整惰轮的压紧位置改变带体的实际包角，同时吸收长跨度带体运行过程中产生的横向振动，避免带体在高速运行时出现拍击、跑偏的问题。内部采用的深沟球轴承结构，能够同时承受径向的张紧压力和少量带体跑偏带来的轴向载荷，滚动体的排布经过优化，在保证额定动载荷满足张紧力要求的前提下，尽可能缩小了轴承的径向尺寸，避免轮体直径过大带来的附加弯曲力矩。设计过程中，首先要匹配对应传动带的截面参数来确定轮槽的尺寸，比如适配平带时轮面需要做中高处理，也就是轮面中间位置比边缘高出0.1到0.3毫米，利用带体的弯曲变形自动对中，避免带体运行时向侧边偏移；如果适配V带或者同步带，轮槽的角度、齿形参数需要完全匹配对应带型的标准，防止带体与轮槽接触不良产生异常磨损。

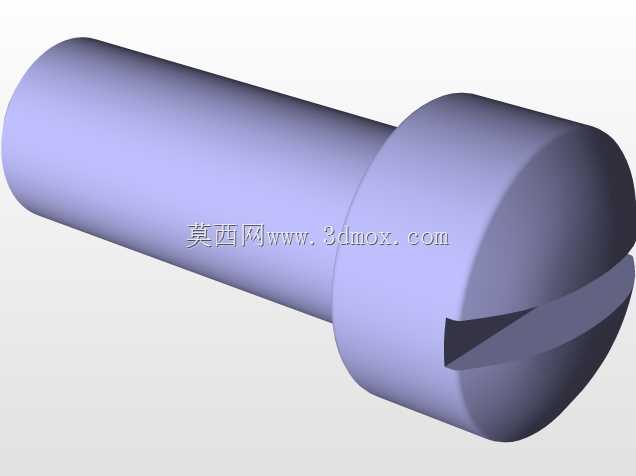

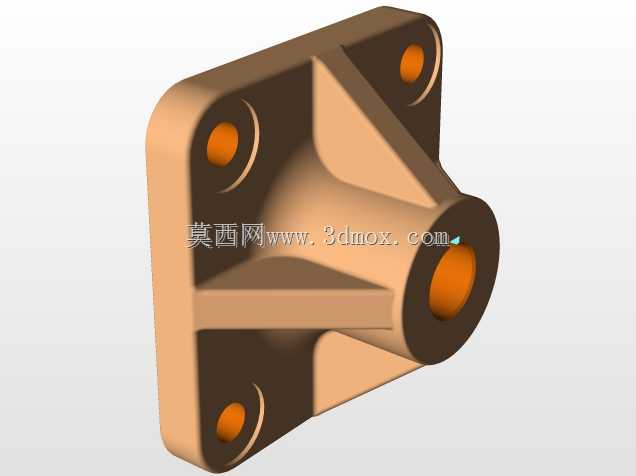

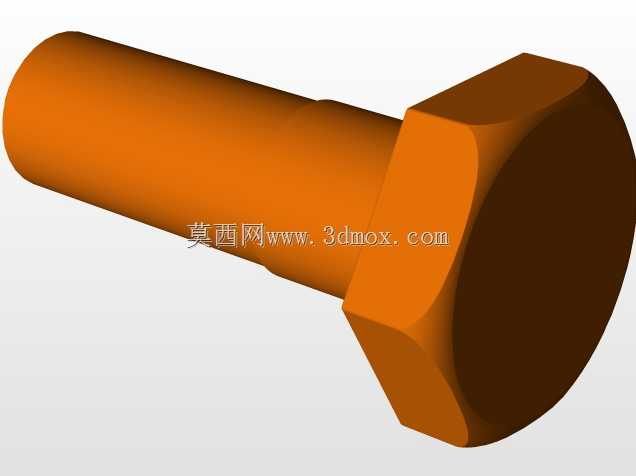

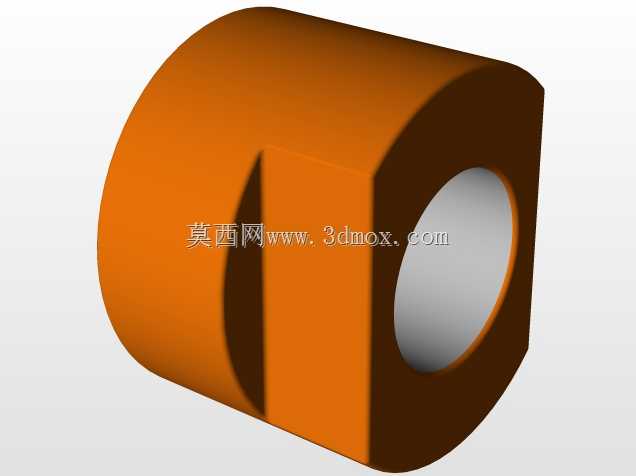

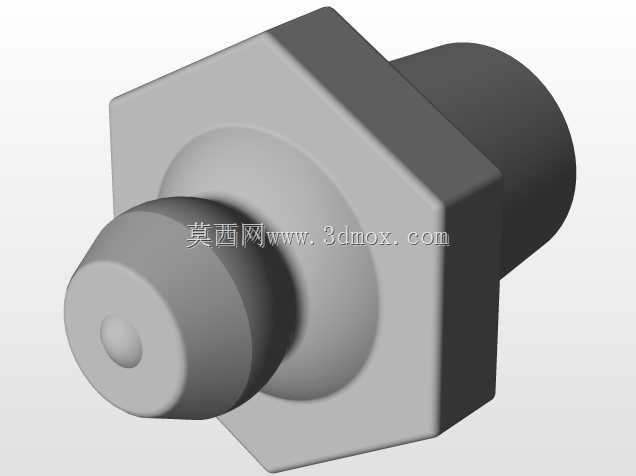

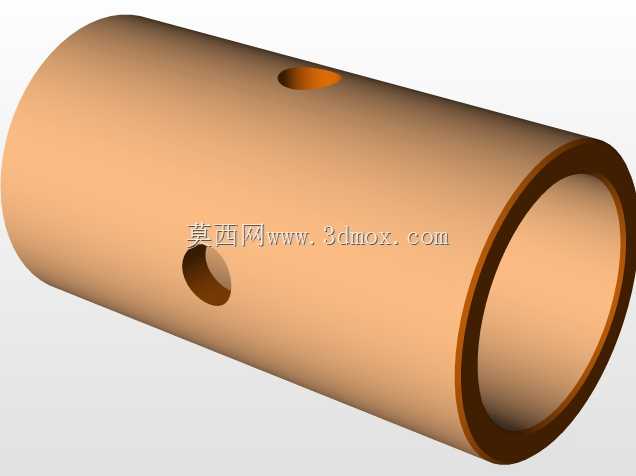

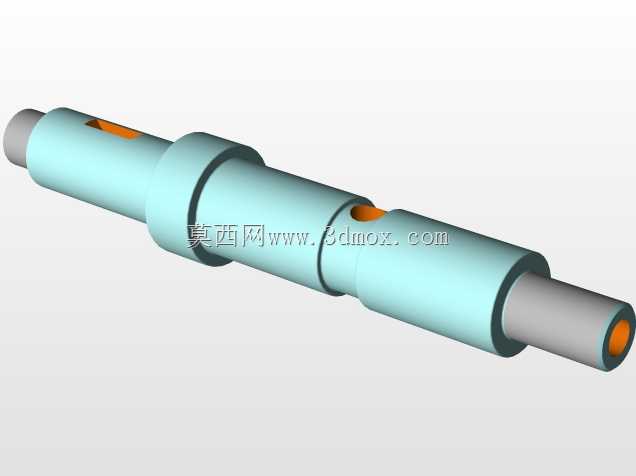

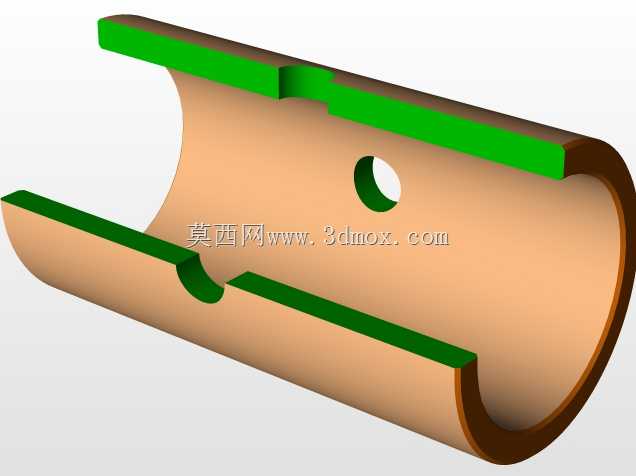

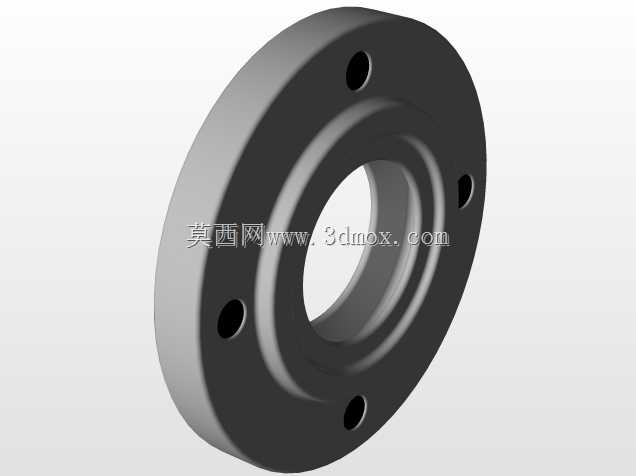

　　轴承部分的设计首先要核算张紧力带来的径向载荷，通常惰轮受到的径向力是带体紧边与松边拉力的矢量和，根据这个载荷值选定对应的滚动体直径与数量，保持架采用浪形冲压保持架，能够在高速运转时降低滚动体之间的摩擦与碰撞，同时控制整体的重量。内圈的安装孔需要根据安装轴的配合公差做设计，通常采用过渡配合，既保证安装时不会出现过松打滑，也避免过盈量太大导致内圈变形挤压滚动体，增大运转阻力。安装边界方面，这款惰轮的轴向总宽度需要比适配带体的宽度宽出2到3毫米，给带体的少量轴向窜动留出余量，避免带体边缘与安装支架产生摩擦；径向方向上，安装位置需要预留出张紧调整的行程，通常调整行程不小于带体总长度的2%，保证带体出现塑性伸长后依然能够调整到合适的张紧度。安装轴的悬臂长度需要尽可能缩短，因为惰轮受到的径向力会在安装轴上产生弯曲力矩，悬臂过长会导致轴端挠曲变形，让轴承内圈出现偏斜，加剧滚动体与滚道的边缘磨损，通常安装轴的悬臂长度不超过轴承内圈孔径的1.5倍，同时安装支架的平面需要与安装轴保持垂直，垂直度公差控制在0.05毫米以内，避免轮体倾斜导致带体单侧受力。在实际应用中，这类集成式惰轮不需要额外添加润滑脂注油结构，因为轴承内部已经预填了长效润滑脂，两侧的密封圈能够阻挡传动环境中的粉尘、纤维杂质进入滚道，在纺织车间这类短纤维较多的场景中，带密封圈的结构能够将轴承的维护周期延长到两年以上，不需要中途拆解保养。不同于张紧轮需要额外配置张紧弹簧或者调节螺杆，

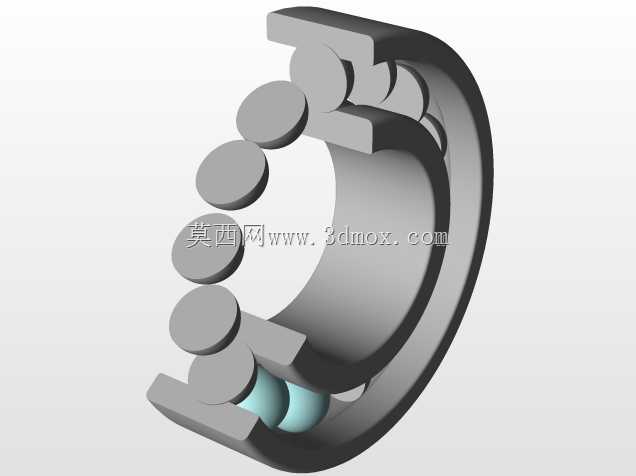

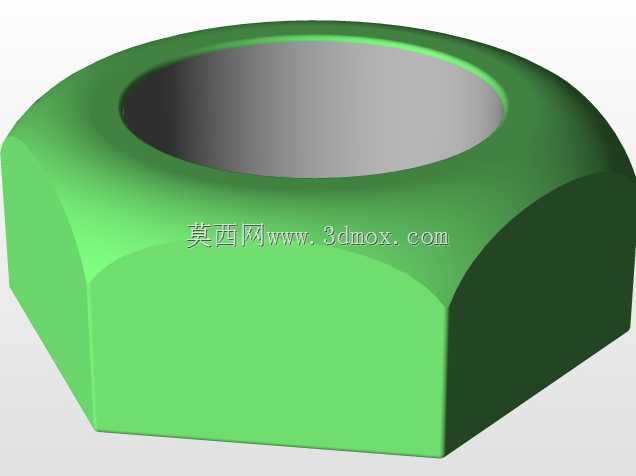

　　这款惰轮属于固定位置式的张紧导向部件，安装时调整到合适位置后直接锁紧固定即可，适合那些中心距固定、带体伸长量较小的传动场景，比如小型风机的皮带传动、家电产品的动力传递、精密仪器的进给传动等对空间尺寸要求严苛、维护频率低的场合。设计时还需要考虑轮体的动平衡，因为集成结构的轮体与轴承外圈是一体的，加工时需要将轮槽的径向跳动控制在0.03毫米以内，端面跳动控制在0.05毫米以内，避免高速运转时产生离心振动，影响整个传动系统的平稳性。滚动体与内外滚道的接触角采用零接触角设计，也就是纯深沟球结构，保证径向承载能力最大化，同时在出现少量轴向力时也能正常运转，不会出现卡滞问题。内圈的两侧比外圈略微高出一点，方便安装时压装受力，避免压力直接作用在密封圈或者保持架上，造成零件损坏。
