V型发动机侧盖冲压成型结构设计

　　在V型六缸动力总成的外围结构设计中，侧盖作为覆盖曲轴箱侧腔、密封正时传动机构与机油回流通道的核心冲压构件，其结构合理性直接影响整机的NVH表现与密封可靠性。不同于平面密封端盖，该侧盖需要适配V型缸体夹角区域的不规则曲面轮廓，同时兼顾安装点位的受力承载与冲压成型的工艺可行性，是动力总成外围件中结构复杂度较高的一类零件。

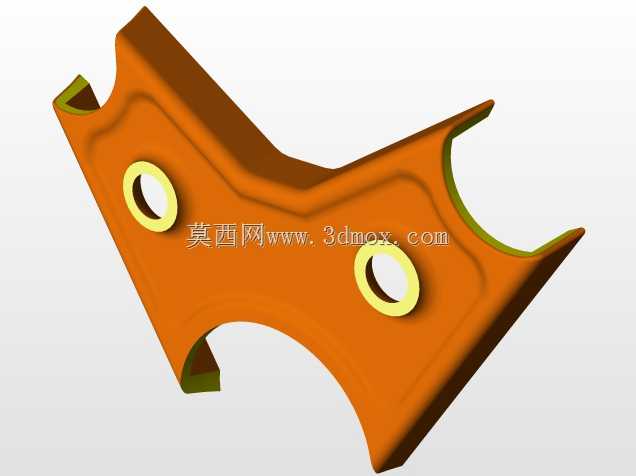

　　从实际装车场景来看，该侧盖安装于V型发动机缸体的夹角侧方，内侧覆盖正时链条张紧器、凸轮轴传动端与缸体主油道的侧开孔，外侧预留的两个带衬套的安装孔位，用于固定发动机线束支架与附属管路固定卡扣，下部的弧形避让缺口则是为了适配曲轴皮带轮的旋转包络，避免运行过程中出现运动干涉。零件整体采用深冲钢板冲压成型，表面的起伏加强筋并非装饰性结构，而是通过曲面造型提升薄板构件的整体刚度，抵消发动机运行过程中缸体传递的振动，避免薄壁件出现共振异响，同时加强筋的走向顺着机油回流的方向设计，能够让溅落在侧盖内壁的机油顺着筋条沟槽回流到油底壳，减少内壁机油滞留形成的积碳风险。

　　设计过程中首先需要锁定的是安装边界条件：两个安装衬套的同轴度公差控制在0.1mm以内，衬套与钢板本体采用过盈压装后再进行点焊固定，确保长期振动工况下不会出现衬套松脱。侧盖与缸体结合的法兰边采用整体翻边成型，翻边高度控制在8mm，法兰面的平面度公差要求0.05mm，装配时配合成型橡胶密封垫，通过周圈均匀分布的螺栓压紧，实现静密封效果，避免机油渗漏。零件边缘的异形缺口并非随意裁切，上部的两个分叉结构分别适配左右两列缸盖的侧部安装凸台，每个分叉边缘都设计了15度的翻边，一方面提升边缘刚度，另一方面避免裁切毛边外露，防止装配过程中割伤密封胶条或者操作人员。

　　从冲压工艺角度考量，该零件的成型需要经过落料、第一次拉深、第二次整形拉深、切边、冲孔、翻边、压装衬套、点焊多道工序，拉深过程中需要重点控制两个安装孔凸台的成型高度，避免材料拉伸过度出现壁厚减薄超差，通常要求凸台区域的最小壁厚不低于原材料厚度的70%，否则长期受振动载荷容易出现开裂。零件表面的橙色涂装为阴极电泳底漆，主要用于提升钢板的防腐蚀能力，毕竟发动机舱内长期存在高低温交替、油污飞溅的工况，电泳层的附着力与耐油污性能能够保证零件在全生命周期内不会出现锈蚀脱落。

　　在三维建模过程中，需要优先提取缸体侧方的安装点坐标与周边部件的包络面数据，先构建侧盖的基础贴合曲面，再根据刚度需求布置加强筋结构，同时要预留密封垫的压缩量空间，通常法兰面与缸体结合面之间预留1.2mm的密封垫压缩间隙，保证螺栓拧紧后密封垫的压缩率在30%左右，达到最佳密封效果。两个安装衬套的位置需要与周边支架的安装孔位进行同轴校验，避免出现装配错位，下部的弧形避让面需要与曲轴皮带轮的最大旋转包络保持至少5mm的安全间隙，考虑到发动机运行过程中的悬置位移，该间隙能够覆盖动力总成的全工况跳动量，不会出现运动干涉。

　　不同于铸造类的发动机侧盖，冲压结构的侧盖重量更轻，生产效率更高，适合大批量量产车型的装机需求，但其结构设计对曲面造型的合理性要求更高，既要满足功能需求，又要适配冲压工艺的成型极限，避免出现成型缺陷。在实际验证阶段，需要对该零件进行模态分析，确保其固有频率避开发动机怠速与常用转速区间的激励频率，防止出现共振，同时要进行密封耐压测试，在0.3MPa的气压下保压30秒无泄漏，才能满足装机要求。
