V型六缸发动机摇臂总成结构设计

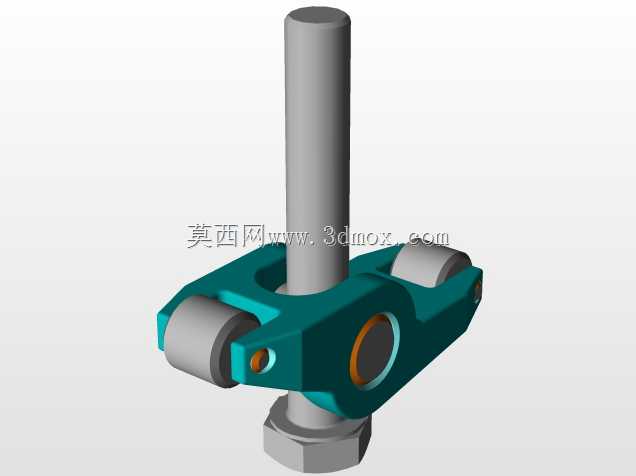

　　在乘用车V型六缸内燃机的配气机构开发流程中，摇臂总成是衔接凸轮轴与气门杆端的核心传动部件，其结构合理性直接决定了配气相位的精准度、气门升程的实现精度，以及整套动力总成的NVH表现与耐久寿命。不同于直列机型的配气布局，V6发动机的两列气缸呈夹角布置，每列气缸的配气机构空间相对紧凑，对摇臂的安装边界、摆角范围、受力承载都提出了更严苛的要求。这套摇臂总成采用滚轮摇臂结构设计，摇臂本体为一体式铸造成型后做精加工处理，与凸轮接触的位置集成了钢制滚轮组件，滚轮通过销轴与摇臂臂身连接，相比传统的滑动摩擦式摇臂，能够将凸轮与摇臂接触区域的摩擦损耗降低四成以上，有效减少凸轮型面的磨损速率，同时降低配气机构的驱动功率消耗，提升发动机的机械效率。

　　摇臂的中部设置有贯穿的枢轴安装孔，孔内压配有耐磨铜套，与固定在气缸盖摇臂轴座上的枢轴配合，作为摇臂摆动的旋转支点，枢轴的安装位置经过反复校核，确保摇臂在整个气门升程行程中的摆角处于合理区间，避免摇臂两端与气门杆端、凸轮型面出现偏磨现象。摇臂与气门杆端接触的一端设计有淬硬处理的接触弧面，弧面的曲率半径经过匹配计算，能够在摇臂摆动过程中始终与气门杆顶端保持稳定接触，同时预留了合理的气门间隙调整余量，适配发动机冷态与热态工况下的部件膨胀差，避免热机状态下气门关闭不严导致的气缸压力泄漏问题。摇臂的另一端集成了液压挺柱适配接触面，能够与液压挺柱顶端配合，自动补偿配气机构的间隙，消除气门传动过程中的冲击异响，同时减少定期调整气门间隙的维护需求。

　　从安装边界来看，这套摇臂总成的轴向尺寸严格匹配V6发动机气缸盖的摇臂腔空间，相邻气缸的摇臂之间预留了足够的安全间隙，避免发动机高转速运转过程中相邻摇臂出现运动干涉；摇臂的摆动行程经过运动仿真校核，在最大气门升程位置时，摇臂臂身不会与气缸盖内壁、气门弹簧上座等周边部件发生碰撞。在受力特性设计上，摇臂的臂身截面采用变截面工字梁结构，在保证整体结构刚度、满足高转速下交变载荷承载要求的同时，尽可能去除非受力区域的冗余材料，降低摇臂自身的运动惯量，减少配气机构在高速往复摆动过程中的惯性冲击，提升发动机的最高允许转速区间。滚轮组件的滚轮采用轴承钢材质，表面做渗碳淬硬处理，粗糙度控制在Ra0.8以下，能够长期承受凸轮型面的高频冲击载荷，

　　滚轮内部的销轴与滚轮之间设置有滚针轴承，进一步降低滚轮转动过程中的摩擦阻力，确保凸轮转动时滚轮能够顺畅随动，避免出现滚轮卡滞导致的凸轮型面异常磨损。在实际装机应用中，这套摇臂总成适配双顶置凸轮轴布局的V6发动机，每缸对应进、排气两个摇臂，整台发动机共配置12件同结构摇臂，分别安装在两列气缸的进、排气侧摇臂轴上，摇臂轴采用空心钢管结构，既作为摇臂的旋转支撑轴，内部油道又可连通发动机润滑油路，将压力机油输送到摇臂的各个摩擦副位置，包括枢轴铜套位置、滚轮销轴位置、气门杆端接触位置，实现持续的压力润滑，保证各个摩擦面在发动机全工况运转过程中都能得到充足的润滑油供给，降低磨损速率，延长部件使用寿命。设计过程中还针对摇臂的固有频率做了模态仿真分析，确保摇臂的一阶固有频率远高于发动机最高转速对应的配气机构激励频率，避免发动机运转过程中摇臂出现共振现象，防止共振导致的摇臂断裂、配气相位失准等严重故障。摇臂本体的材料选用高强度合金铸铁，经过时效处理消除内应力，避免长期使用过程中出现形变导致的配气参数偏移，各个配合面的形位公差严格控制在IT7级精度以内，保证批量装机时的互换性，降低生产装配与售后维修的替换难度。
