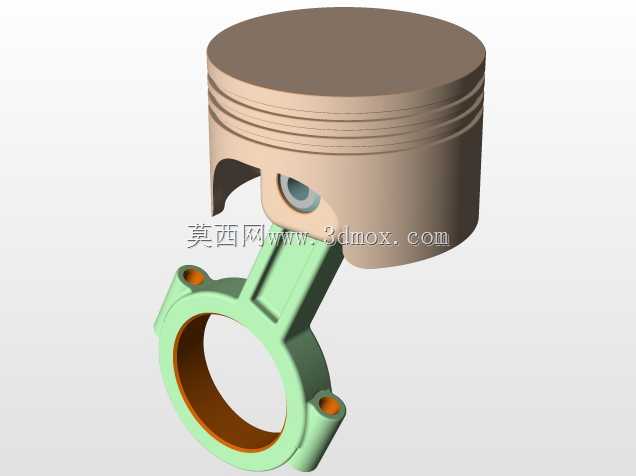

V6发动机活塞连杆组件结构设计

　　在往复式内燃机的动力传递链路里，活塞连杆组件是把燃烧做功的直线往复运动转化为曲轴旋转扭矩的核心执行部件，这套适配V型六缸机型的组件，在乘用车动力、轻型商用动力、小型固定动力机组等场景中都有广泛适配空间。日常做动力总成匹配时，首先要卡准的就是活塞的顶面轮廓与燃烧室的匹配度，这套活塞采用平顶带微凹的轮廓设计，既能够适配V6机型常见的屋脊型燃烧室压缩比需求，也能在高转速工况下减少顶面的积碳附着区域，活塞环岸设置了三道环槽，分别对应气环与油环的安装位，环槽的径向深度与轴向间隙预留，是按照常规汽油机的热膨胀系数做的匹配，避免冷机状态下窜油、热机状态下卡滞的问题。活塞销座的位置做了偏心偏移设计，这个偏移量是按照做功行程侧压力方向做的调整，

　　能够有效降低活塞换向时对气缸壁的敲击噪声，很多新手建模时容易忽略这个偏心量，做出来的模型装配后运动仿真会出现明显的侧向力异常。连杆部分采用的是剖分式连杆大头设计，大头孔的安装边界需要和曲轴连杆轴径的尺寸做严格匹配，连杆杆身采用工字形截面，这种截面在同等重量下能够获得更高的抗弯抗扭刚度，适配V6机型高转速下的交变载荷冲击，连杆小头的衬套安装位预留了足够的压装过盈量，活塞销与小头衬套的配合间隙按照全浮式设计做预留，冷态下有合适的转动阻尼，热态下能够自由转动，保证活塞销的磨损均匀。做这套组件的三维建模时，首先要确定的是曲柄半径与连杆长度的比值，这个λ值直接影响发动机的动力输出特性与活塞侧压力大小，V6机型常用的λ值在0.28-0.

　　32区间，建模时先锁定曲轴回转中心、活塞上止点下止点的运动边界，再反向推导活塞的行程尺寸，活塞的总长度需要避开曲轴平衡块的运动干涉，尤其是V型夹角布置的两侧连杆，安装在同一连杆轴径上时，要做错位避让设计，避免两个连杆在运动过程中发生碰擦。活塞的裙部设计采用了椭圆型线，冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，热态下膨胀后趋近正圆，保证和气缸壁的贴合均匀，不会出现拉缸问题。连杆大头的连接螺栓孔位置做了沉头设计，螺栓拧紧后的头部不会突出连杆端面，避免和曲轴平衡块、气缸体下部发生运动干涉，螺栓的预紧力对应的接触面压应力，在建模时也做了对应的接触面加大处理，避免长期交变载荷下出现连杆盖的压溃变形。在实际的设备装配场景中，这套组件的安装需要先将活塞环按照开口错位120度的要求装入活塞环槽，再通过活塞销将活塞与连杆小头连接，装入活塞销卡环锁定轴向位置，之后将连杆大头轴瓦装入大头孔与连杆盖，对应曲轴连杆轴径位置扣合连杆盖，按照规定扭矩拧紧连杆螺栓，整个装配过程中需要确认连杆的运动方向，连杆大头的喷油孔需要对应曲轴的主轴颈油道位置，保证压力润滑的机油能够顺利输送到活塞销与气缸壁位置。很多做维修替换件设计的工程师，在测绘这类组件时容易忽略活塞销座的润滑油孔位置，这套模型的活塞销座位置设置了对应的导油槽，能够将连杆大头飞溅上来的机油导入活塞销与衬套的配合间隙，保证润滑充分，避免干磨。另外活塞顶面的气门避让坑也做了对应设计，

　　适配V6机型双顶置凸轮轴的气门开启行程，避免活塞在上止点位置时和进排气门发生碰撞，这个避让坑的深度是按照气门最大升程加上预留的安全间隙做的，既不会因为过深影响压缩比，也不会因为过浅出现气门撞活塞的故障。在做运动仿真验证时，需要重点检查活塞在上止点换向时的侧压力变化，连杆在整个运动行程中的摆角范围，以及连杆大头和曲轴平衡块、气缸壁之间的最小间隙，通常这个安全间隙需要保留在2.5mm以上，抵消加工误差、装配误差与热膨胀带来的尺寸变化。这套组件的重量分组也做了对应设计，同一台发动机上装配的六个活塞连杆组件，重量差需要控制在规定范围内，避免曲轴运转时出现不平衡振动，建模时也对活塞的裙部减重腔、连杆杆身的减重槽做了优化，在保证结构强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷，降低曲轴的负荷与整机的振动水平。
