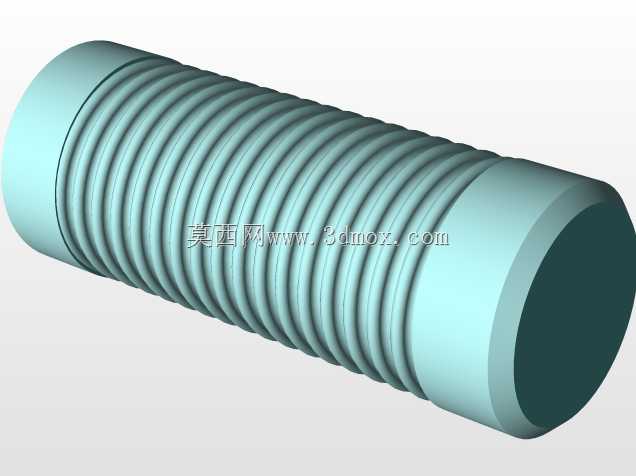

外螺纹空心圆柱连接调节螺杆

　　在流体输送管路的对接调节、轻载传动机构的行程微调、工装夹具的压紧定位场景里，这类带连续外螺纹的空心圆柱构件是很常见的基础受力件，日常做设备改造、非标机构设计时经常会用到这类零件，建模时需要兼顾螺纹配合精度、空心腔体的通径要求以及两端安装面的同轴度，才能保证实际装配后不会出现卡滞、泄漏或者受力偏载的问题。

　　从实际使用场景来看，这类空心螺杆既可以作为管路系统中的螺纹对接接头，让内部腔体走低压气体、冷却水或者轻质润滑介质，外螺纹部分配合锁紧螺母实现管路对接后的位置固定与密封预紧；也可以用在轻载的直线调节机构里，比如小型检测设备的探头高度调节、工装夹具的夹紧行程调整，空心结构可以减轻零件自身重量，降低传动调节时的惯量，同时还能让线缆、细导管从内部穿过，优化设备的布线布管空间，避免外露管线在设备运行时被剐蹭磨损。

　　设计这类零件的时候，首先要明确两端的安装边界：两端的光轴段是主要的安装定位面，需要和配套的安装孔保持小间隙配合，配合公差一般选H7/h6就能满足多数普通工况的定位需求，光轴段的长度要根据安装板的厚度、锁紧螺母的厚度来确定，保证锁紧后螺纹段有足够的啮合长度，不会出现滑牙或者连接松脱的问题。中间的外螺纹段是核心的功能区域，建模时要注意螺纹的牙型符合普通公制螺纹的标准参数，牙顶和牙底的圆角要做合理处理，不要出现尖锐的棱角，避免实际加工时应力集中导致零件受交变载荷时断裂；如果是用于密封场景的螺杆，螺纹段还要预留足够的长度来缠绕密封带或者安装密封垫圈，保证对接后的密封性能。

　　空心腔体的设计要结合实际通流或者穿线的需求来确定内径，壁厚要满足受力要求，普通轻载工况下壁厚不低于螺纹牙高的1.5倍就能保证足够的结构强度，避免拧紧时出现管壁变形。建模过程中要保证整个零件的同轴度，两端光轴的轴线、螺纹段的轴线、内孔的轴线要完全重合，否则实际装配时会出现螺纹拧入卡顿、安装后零件偏斜、内部通流时出现扰流等问题。两端的端面要做倒角处理，既方便装配时对准孔位，也能去除加工后的毛刺，避免安装时割伤操作人员或者损坏密封件。

　　在实际选型应用时，还要结合使用场景的受力情况调整参数：如果是用于承受轴向拉力的调节场景，要适当增加壁厚，校核螺纹的抗剪切强度，保证最大拉力下螺纹不会滑牙、管壁不会被拉断；如果是用于流体输送场景，内孔的表面粗糙度要控制在合理范围，减少介质流动的阻力，同时根据输送介质的特性选择对应的零件材质，避免介质腐蚀导致零件失效。这类零件的外形没有多余的复杂结构，加工工艺性好，普通车床就能完成光轴、内孔和外螺纹的加工，量产时的成本也比较低，适合在各类非标设备、小型工装、民用管路系统中批量使用。建模时还原的细节要符合实际加工的工艺要求，不要出现无法加工的尖角、壁厚突变等结构，保证三维模型可以直接导出工程图用于生产制造，不需要做额外的结构调整。
