双柄式球面铰接锁紧调节操作构件

　　该构件属于手动操作类机械调节部件，核心采用球面铰接结构实现多自由度角度调整，搭配对称布置的双握持手柄，可在设备运维、工位调整场景下提供稳定的操作力矩输出。从实际应用场景来看，这类构件常被用于工装夹具的角度锁紧、小型检测设备的姿态微调、输送线侧挡机构的位置锁定等需要手动快速调整并保持位置的工位，相比单手柄操作件，双柄结构能让操作人员在不同站位都能找到合适的施力角度，尤其在设备周边操作空间受限、存在管线遮挡的工况下，可从两个方向施力完成锁紧或松开动作，避免操作死角。

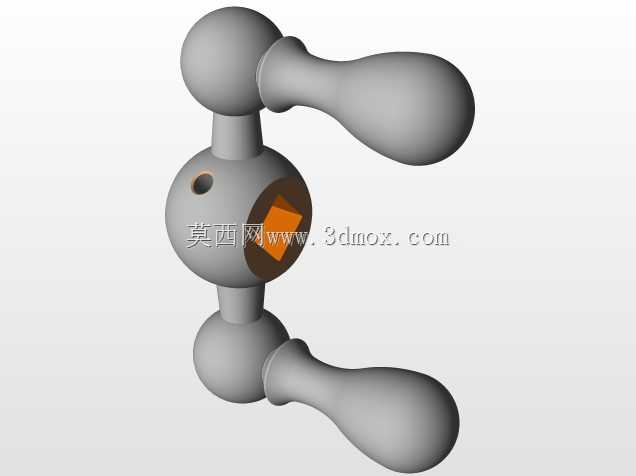

　　功能层面，中间的球体为核心铰接载体，球体上开设的方形孔用于穿装配套的锁紧方轴，当扳动手柄带动球体转动时，方轴会随球体偏转同步转动，进而带动末端的锁紧凸轮或压块完成夹紧动作；球体与上下连接柱的配合面采用精加工球面配合，配合间隙控制在0.02mm以内，既保证转动时的顺滑无卡滞，又能避免调整过程中出现径向窜动，保证锁紧位置的重复精度。上下连接柱为固定安装端，分别与设备的固定基座连接，安装时需保证两个连接柱的同轴度误差不超过0.05mm，否则会导致球体转动卡涩，长期使用还会出现球面偏磨，缩短构件使用寿命。

　　设计思路上，手柄部分采用流线型水滴状外形，完全贴合人手握持时的掌面弧度，握持段的直径从根部到末端逐步收窄，施力时手掌受力均匀，长时间操作也不易产生疲劳；手柄与球体连接的颈部做了变径过渡处理，通过有限元应力分析优化了过渡圆角，避免应力集中导致的颈部断裂，在承受最大25N·m操作力矩时，颈部的最大应力低于材料屈服强度的60%，满足频繁操作的强度要求。球体上的锁紧孔采用方形截面而非圆形，是为了保证与方轴之间无传动间隙，锁紧时不会出现空行程，调整到位后扳动手柄即可直接完成锁紧，无需额外的防转结构。

　　安装边界方面，该构件整体安装高度需根据配套设备的基座间距确定，上下安装柱的端面设置有定位止口，安装时止口嵌入基座的对应定位孔内，再通过侧面的紧定螺钉完成固定，不需要额外的法兰连接结构，整体占用安装空间更小；两个手柄处于水平展开状态时的最大回转半径为120mm，安装时需预留出对应的操作空间，避免手柄转动时与周边的管线、其他构件发生干涉。球体的转动角度范围为正负35度，可满足绝大多数工位调整的角度需求，若需要更大的调整角度，可通过更换不同球径的球体来扩展转动范围，但需对应调整上下连接柱的内球面尺寸，保证配合精度。

　　从材质选型角度，这类构件的主体通常采用45号钢整体加工成型，球面部分做淬火处理，硬度达到HRC40-45，提升耐磨性能，手柄部分可根据使用场景选择包胶处理或直接金属喷砂处理，包胶手柄适合需要防滑的操作场景，金属手柄则适合在有切削液、油污的工况下使用，不易被腐蚀老化。日常维护时只需定期向球面配合面注入少量润滑脂，即可保证长期转动顺滑，无需复杂的保养流程，适合在各类通用机械设备上作为标准化操作件使用。
