阶梯皮带轮支撑安装支架结构设计

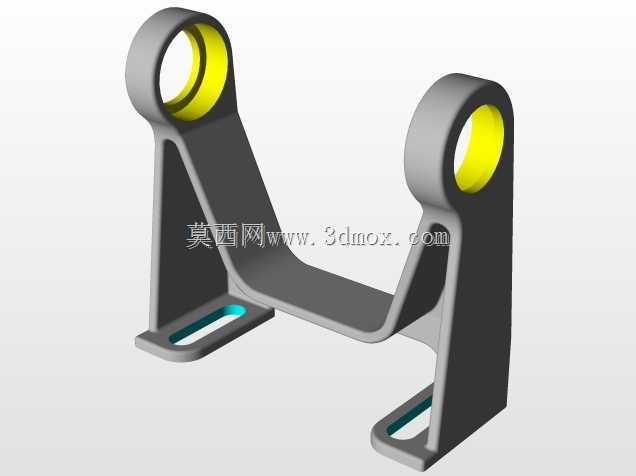

　　在带传动系统的布局中，这类阶梯皮带轮架是承担轮体定位、载荷传导的核心支撑构件，常见于中小型动力传输工位，比如轻工生产线的动力分流段、小型加工设备的主轴传动侧、农用机具的动力输出转接位置，区别于单平带轮的直装式支座，这类支架要同时适配阶梯带轮的多楔带/平带组合安装需求，两个同轴的轴承安装孔位需要保证足够的同轴度公差，才能避免皮带运转时出现偏磨、跳带的问题。从结构形态来看，整体采用双侧立臂加底部连接横梁的框架式构型，两侧立臂顶端的环形安装座是直接承载皮带轮转轴的部位，环形座的内孔预留了轴承安装的配合公差带，孔壁厚度经过载荷校核，能够承受皮带张紧后产生的径向拉力，以及带轮高速运转时的小幅振动载荷，立臂从顶端环形座向下做渐变式的截面收窄，

　　既可以在保证结构刚度的前提下减少整体用材，也能避让皮带运转时的下行摆动空间，避免带体剐蹭支架本体。底部的两个安装支脚向外延伸出安装平面，每个支脚上开设有长圆形的调节腰孔，这类腰孔设计是为了适配安装时的位置微调需求，安装时可以顺着腰孔长度方向调整支架的整体固定位置，以此实现皮带张紧度的调节，不需要额外增设张紧轮结构，简化了整套传动机构的组成部件。设计过程中首先要确定的是两侧环形安装座的中心距，这个尺寸直接匹配对应规格阶梯皮带轮的转轴长度，中心距偏差需要控制在0.05mm以内，否则转轴安装后会出现别卡问题，加速轴承的磨损；其次是立臂的折弯角度，需要结合带轮的安装高度、底部安装面的基准高度做匹配，保证带轮安装后，

　　带轮的中心平面与动力输出轴的中心平面处于同一平面，避免皮带出现轴向偏移。从安装边界来看，支架的整体宽度由底部两个支脚的外侧间距决定，安装时需要在安装基体上预留对应间距的螺栓固定位，支脚的厚度决定了固定螺栓的沉头空间，选用螺栓的长度需要匹配支脚厚度加安装基体的螺纹孔深度，避免螺栓过长顶碰内部结构或者过短导致固定强度不足；顶端两个环形座的内孔直径是核心配合尺寸，需要和选用的滚动轴承外径形成过渡配合，装配时通过铜棒敲击或者热装方式完成轴承固定，环形座的端面需要和转轴的轴向定位台阶贴合，限制转轴的轴向窜动量。这类支架的结构没有多余的冗余设计，所有的构型变化都服务于功能需求：立臂内侧的斜向加强结构是为了抵消皮带张紧时立臂向外张开的形变趋势，

　　底部连接横梁将两侧立臂连为整体，提升整个支架的抗扭刚度，避免单侧受力时出现立臂歪斜的情况，支脚处的腰孔长度经过计算，能够覆盖常用规格皮带的张紧行程范围，调整时松开固定螺栓即可移动支架位置，调整到位后拧紧螺栓就能完成固定，日常维护时不需要拆解带轮和转轴，操作便捷。在实际应用场景中，这类支架往往和阶梯皮带轮配套使用，阶梯带轮的不同直径轮槽可以实现不同的传动比输出，支架作为承载基础，其自身的结构稳定性直接影响整套带传动机构的运行寿命，如果支架刚度不足，运转过程中出现共振或者形变，会直接导致皮带磨损加快、轴承温升过高，甚至出现皮带脱落的安全隐患，因此在建模阶段就需要对关键受力部位做应力仿真校核，确认立臂根部、环形座与立臂衔接位置的应力集中系数处于材料许用应力范围内，必要时可以在衔接位置增设小圆角过渡，降低应力集中带来的断裂风险。
