L型带多安装孔轴导槽支座结构

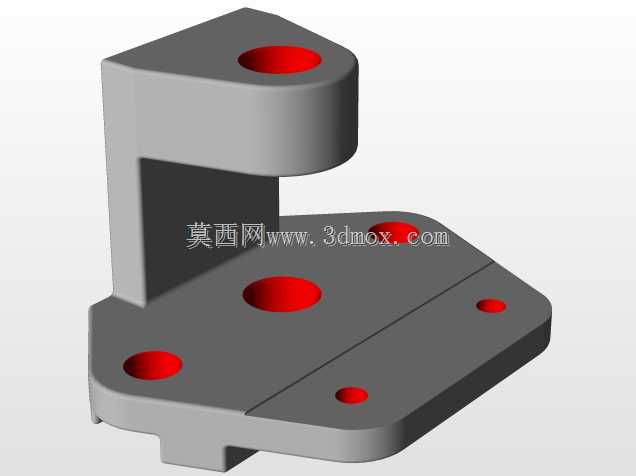

　　在自动化输送线、工装夹具定位单元以及小型专用机床的进给导向模块里，这类带轴导槽的L型支座是很常见的支撑定位构件，它的核心作用是为做直线往复运动的光轴、导杆提供单侧支撑与行程限位，同时通过自身的安装基面完成与设备机架、安装板的刚性连接，避免导杆在负载运动过程中出现径向窜动、支撑刚度不足的问题。从结构形态来看，整个构件采用一体化弯折的L型布局，竖直段的上部做了半圆弧加厚处理，圆弧中心开设的通孔是导轴的穿装配合位，孔口做了倒角处理，既可以在装配时引导轴件顺利穿入，也能去除机加工后的锐边毛刺，避免装配过程中划伤操作人员或者轴件表面。水平段作为安装基面，整体做了不等宽的延展设计，靠近竖直段的区域厚度更大，用来承接竖直段传递的负载，

　　降低应力集中的风险，远离竖直段的区域做了厚度减薄，在保证安装平面平面度要求的前提下尽可能降低整体重量，减少材料消耗。水平基面上分布的多个沉孔，尺寸分为三个规格，靠近竖直段的两个大直径沉孔是主安装孔，用来穿装大规格的内六角螺栓，将整个支座牢牢固定在设备的安装基准面上，这两个孔的位置靠近竖直段的受力根部，能最大化缩短力臂，降低螺栓承受的倾覆力矩；分布在水平段外侧的三个小直径沉孔是辅助定位孔，既可以穿装小规格螺栓补充锁紧力，也能配合定位销完成支座的精准定位，保证导轴安装后的同轴度、平行度符合装配公差要求。设计这类构件的时候，首先要明确导轴的公称直径与负载大小，竖直段的通孔直径要根据导轴的配合公差来确定，如果是需要导轴在孔内滑动的工况，

　　孔的公差要选间隙配合，内壁粗糙度要控制在Ra1.6以下，降低滑动摩擦阻力；如果是导轴与支座固定连接的工况，就选过渡配合或者小过盈配合，靠配合面的抱紧力实现轴的固定。竖直段的高度要根据导轴的安装高度、所需的导向支撑长度来确定，支撑长度太短会导致导轴运动时出现卡滞、晃动，太长则会增加构件整体高度，占用过多设备安装空间。水平安装基面的尺寸边界要提前匹配设备预留的安装位尺寸，各个安装孔的孔距要和安装板上的预制孔位完全对应，沉孔的深度要保证螺栓锁紧后头部完全沉入基面以下，不会突出平面影响安装贴合度。在实际工况应用中，这类支座经常成对使用，分别布置在导杆的两端，为直线运动的滑台、气缸推块、检测探头安装架提供稳定的导向支撑，

　　比如在小型零件的分拣工位，两个这类支座平行安装，穿装两根平行导轴，滑台搭载气动吸盘沿着导轴往复运动，完成零件的拾取与转移，这时候支座的安装精度直接决定了滑台的运动顺畅度与重复定位精度，如果两个支座的导孔同轴度超差，滑台运动时就会出现卡顿，加速导套的磨损，缩短设备维护周期。在工装夹具的应用场景里，这类支座可以作为定位轴的固定座，用来穿装定位销，对工件上的工艺孔进行定位，限制工件的自由度，这时候支座的刚性直接影响定位精度，所以设计时要在竖直段与水平段的连接位置做圆角过渡，避免应力集中，同时根据工件的装夹负载选择合适的材料，普通工况下用45号钢做调质处理就能满足强度要求，有轻量化需求的工况也可以选用铝合金材料做硬质阳极氧化处理，提高表面耐磨性能。需要注意的是，水平安装基面的平面度公差要控制在0.05mm以内，保证支座安装后与安装板完全贴合，不会因为贴合间隙导致导孔倾斜，各个安装孔的位置度公差要控制在0.1mm以内，避免装配时出现螺栓无法穿入的问题。竖直段导孔的轴线要与水平安装基面保持垂直，垂直度公差根据导杆的长度来确定，一般控制在0.02mm/100mm以内，避免导杆安装后出现倾斜，导致运动部件出现偏磨。
