钣金拼接式分料导流槽结构设计

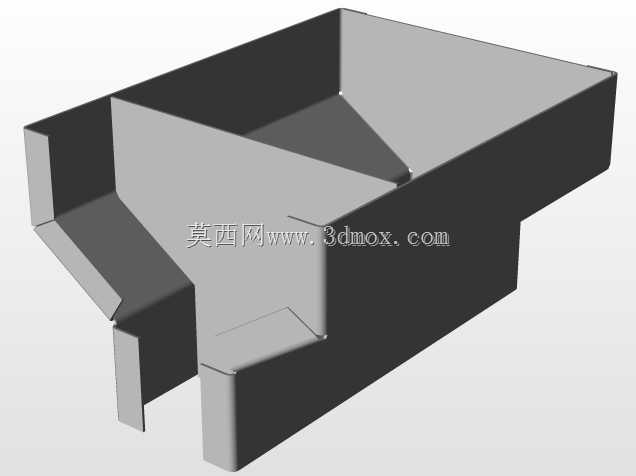

　　该结构主要应用于散料输送环节的物料分流与导向场景，常见于粮食加工、建材输送、轻工包装生产线的物料转接工位，承担上游来料的路径拆分、导流归拢作用，可将单路输送的颗粒状、小块状散料按照预设路径分流至两个下游输送工位，避免物料在转接点出现堆积、撒漏问题。从结构形态来看，整体采用等壁厚钣金折弯拼接成型，主体为上方敞口的矩形接料腔，接料腔内部设置倾斜布置的分流隔板，将上部进料空间均匀分隔为两个独立导流通路，隔板与腔体侧壁采用满焊连接，接缝处做圆弧过渡处理，减少物料流动过程中的卡滞风险。腔体下部延伸出两个对称布置的矩形出料口，出料口端口做外翻折边处理，折边处预留安装孔位，可直接与下游输送设备的进料端通过螺栓紧固连接，无需额外制作转接法兰，

　　降低现场安装的适配成本。设计过程中优先考虑了散料的流动特性，分流隔板的倾斜角度设置为38度，该角度适配绝大多数谷物、塑料粒子、破碎建材的自然休止角，可保证物料在无额外动力辅助的情况下依靠自重顺畅滑落，不会在隔板表面出现积料问题。腔体的侧壁高度根据常规输送线的来料落差设置，上部敞口边缘做15度外翻边，既可以提升钣金结构的整体刚性，避免长期受物料冲击出现侧壁变形，也能对上游落下的物料起到围挡作用，防止高速下落的物料从腔体边缘溅出。两个出料口的中心距与下游并行布置的两台皮带输送机的中心距完全匹配，出料口的截面尺寸根据额定输送流量核算，保证单路出料的通流能力不低于上游来料的最大流量，避免出现通流瓶颈。结构的安装边界方面，整体外形为上部宽、

　　下部收窄的不对称形态，安装时需保证腔体上平面处于水平状态，可通过支架上的调节螺栓微调水平度，避免因腔体倾斜导致物料偏流，造成单侧出料口流量过大出现堵料。钣金拼接处全部采用连续焊缝，焊缝打磨平整后做抛光处理，降低物料与壁面的摩擦阻力，对于磨损较快的分流隔板迎料面，可额外粘贴耐磨衬板，衬板通过沉头螺栓固定，后期维护时可单独更换，无需整体替换槽体。在实际工况适配中，该结构可根据输送物料的特性调整壁厚，输送磨琢性较强的矿渣、碎石类物料时可选用厚度更大的耐磨钢板制作，输送粮食、食品级原料时可选用不锈钢板材制作，整体结构无复杂曲面，全部采用平面折弯、焊接成型，加工难度低，生产周期短，无需开模即可快速制作适配不同安装空间的定制化规格。

　　结构整体无活动部件，日常维护仅需定期检查焊缝是否出现开裂、衬板磨损量是否超标即可，运行过程中无额外动力消耗，依靠物料自重完成分流导流，可有效替代传统的电动分料器，降低生产线的设备投入成本与后期运维成本。在生产线布局时，该导流槽通常布置在皮带输送机头部滚筒的正下方，上游来料经头部滚筒抛落进入上部敞口腔体内，经分流隔板拆分后分别从两个出料口落入下方的两路输送设备，可实现单路来料向双路工位的连续供料，适用于需要将物料分配至两个并行加工工位、包装工位的生产场景，也可用于两路物料的合流输送，只需将物料从下部出料口反向接入，即可实现两路来料向上部单路输送设备的汇流供料，结构通用性较强。
