卧式轴系支撑轴承座壳体结构

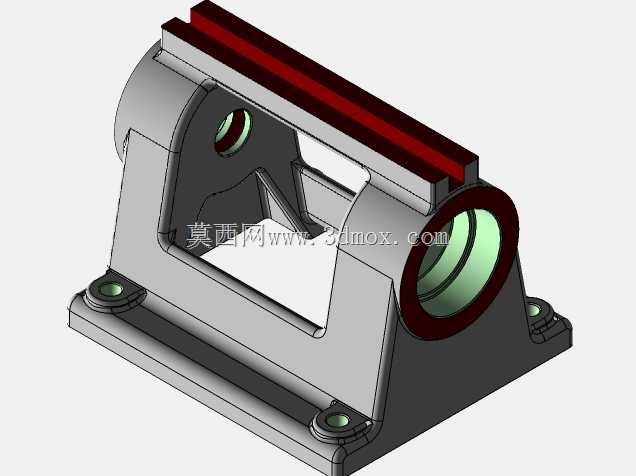

　　在常规传动设备的轴系布局中，这类卧式支撑壳体是承担径向载荷、保障轴系回转精度的核心承载构件，常见于输送线驱动端、中小型减速机输入输出端、通用机床辅传机构等场景，主要作用是为回转轴提供稳定的安装定位基准，同时承受轴系运转过程中产生的径向力与少量轴向窜动载荷，隔绝运转振动向安装机架的传递，避免轴系因支撑刚度不足出现挠曲变形、轴承偏磨等故障。从结构设计逻辑来看，该壳体采用一体化铸造成型后加工的工艺路线，主体为筒状轴承安装腔，腔体内壁预留轴承外圈的配合公差带，两端设置的环形凸台一方面用于安装轴承端盖、密封件，阻挡外界粉尘、切削液进入轴承腔，另一方面可对轴承外圈形成轴向限位，防止轴承在运转过程中出现轴向窜动。壳体顶部的长条凸台结构，

　　可用于安装润滑管路、传感器支架或者防护罩连接座，部分同类型结构也会在该位置加工油杯安装孔，实现轴承腔的定期油脂补充，保障轴承润滑状态稳定。底部的安装法兰采用四点螺栓固定布局，法兰面加工有定位沉孔，安装时可通过螺栓将整个壳体牢固固定在设备机架的安装平面上，法兰与主体筒身之间设置的三角加强筋，是为了提升壳体整体的抗弯刚度，避免重载工况下筒身与法兰连接位置出现应力集中导致的开裂问题。从安装边界来看，该壳体的轴承腔内径适配常规深沟球轴承或者圆锥滚子轴承的外圈配合尺寸，底部安装孔的孔距符合通用传动设备的安装基座尺寸规范，安装时需要保证法兰面与机架安装面的平面度误差控制在0.05mm以内，避免壳体安装后出现轴承腔同轴度偏差，导致轴系回转卡滞。

　　壳体侧壁开设的镂空窗口，一方面是为了减轻铸件整体重量，降低材料成本，另一方面也便于装配时观察轴承的安装到位情况，日常运维时也可通过该窗口检查轴承的润滑状态、磨损情况，无需完全拆解端盖即可完成初步故障排查。在设计过程中，所有的转角位置都设置了铸造圆角，避免铸件冷却过程中出现应力集中导致的裂纹，同时加工面与非加工面之间预留了合理的拔模斜度，适配砂型铸造的工艺要求，减少后续机加工的余量。轴承腔内壁的表面粗糙度需要达到Ra1.6以下，保障与轴承外圈的配合精度，两端端盖安装面的垂直度公差需要控制在0.02mm以内，保证端盖安装后与轴承端面的平行度，避免密封件出现偏磨导致的漏油问题。

　　这类支撑壳体的材质通常选用HT200灰铸铁或者ZG270-500铸钢，灰铸铁材质具备较好的减震性能，适合中低速、载荷平稳的工况，铸钢材质则具备更高的强度，适合重载、有冲击载荷的传动场景。在实际选型应用时，需要根据所支撑轴的直径、传递扭矩大小、运转转速以及载荷特性，匹配对应尺寸的壳体，同时核算安装螺栓的强度，确保在最大载荷工况下螺栓不会出现剪切断裂，壳体法兰面不会出现翘曲变形。
