带弧形卡槽的机加工定位夹持块结构

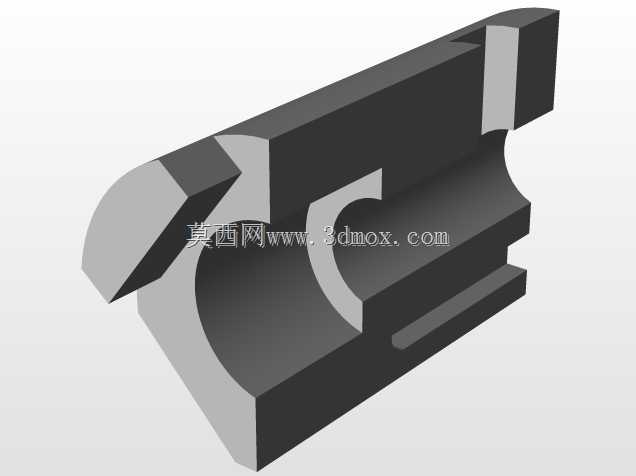

　　做机加工工装设计快十二年，这类带弧形卡槽的异形夹持块我前前后后经手过不下三十套，每次拿到类似需求最先要捋的不是建模速度，而是现场的实际装夹边界——很多刚入行的工程师容易犯的错，就是照着二维图把外形画对就交差，完全没考虑工件上了机床之后的干涉问题。就拿这个零件来说，主体的半开放弧形槽不是随便开的圆弧，它对应的是直径在35到42毫米区间的圆轴类工件装夹，槽口两侧的斜切凸台是做定位防呆用的，当轴件推入卡槽之后，两侧凸台的斜面会先和轴件的预加工定位面贴合，避免装夹时工件发生周向转动，这一点在铣削轴件上的键槽或者平面工序里尤其重要，要是没有这个防呆结构，工人装夹时哪怕只偏了两度，后续加工出来的键槽对称度就直接超差，整批工件报废都是常有的事。

　　再看零件底部的通槽结构，这不是减重槽，是和工装底座上的梯形导轨配合的安装导向槽，槽宽的公差我一般会按H7来配，安装的时候顺着导轨推到底，侧面的两个沉头孔直接拧内六角螺栓锁紧，不需要额外打定位销，因为导轨配合的间隙本身就控制在0.02毫米以内，完全能满足普通铣削、钻削工序的定位精度要求。零件两端的斜切面也不是为了好看，一端的斜切是为了避让机床主轴的刀柄，当加工位置靠近夹持块端部的时候，刀柄不会和夹持块发生碰撞，我之前踩过一次坑，最早设计的版本端部是直角，结果加工到轴件端部的孔位时，刀柄直接蹭到了夹持块端面，不光打坏了刀柄，还把工装给撞移位了，后来改了45度斜切之后就再也没出过类似问题；另一端的斜切是给工人留的操作空间，装夹工件的时候手指可以搭在斜面上推工件到位，不用特意找位置抠槽边，换件效率能提差不多百分之二十。

　　从结构强度上来说，这个零件的壁厚设计是经过核算的，弧形槽最薄的位置壁厚不小于12毫米，用45号钢调质处理之后，夹持力加到800牛也不会发生形变，完全能满足普通黑色金属轴件的装夹需求，要是用来装夹铜、铝这类有色金属工件，还可以在弧形槽内壁贴一层紫铜垫片，避免夹伤工件表面。很多人觉得这种小零件没必要花太多心思设计，实际上工装环节的每一个小细节，最终都会反映在加工效率和成品合格率上，比如这个零件上的弧形槽粗糙度我一般会要求做到Ra1.6，太粗糙的话会和工件表面发生硬摩擦，时间长了槽面磨出凹痕就会影响定位精度，太光滑又没必要，徒增加工成本。另外安装槽的位置度要求是0.03毫米，要是安装槽和弧形槽的同轴度超差，装夹上去的轴件就会歪，加工出来的特征自然也没法满足图纸要求。

　　实际在车间用的时候，这类夹持块一般是成对使用，分别固定在工装底座的两端，支撑轴件的两个加工基准位置，中间留出加工空间，不管是做卧式铣削还是立式钻削都能适配，比起通用的三爪卡盘，这种专用夹持块的装夹速度更快，定位一致性更好，适合批量零件的加工工序。建模的时候要特别注意几个圆角的处理，凸台和主体连接的位置要做R2的圆角过渡，避免热处理的时候出现应力集中导致开裂，棱角位置倒0.5毫米的钝边，防止工人操作的时候被锋利的边割伤，这些细节虽然不影响零件的功能，但都是实际生产里必须考虑的问题，毕竟三维建模最终是要服务于实际加工和使用，不是只在软件里看着好看就行。
