对开式滑动轴承座三维结构设计

项目分类:轴承座 发布时间:2021-12-10 ID:445708
  • 对开式滑动轴承座三维结构设计

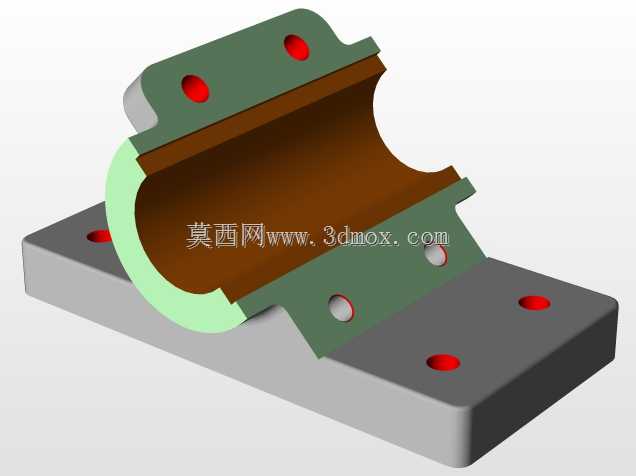

  在矿山输送、冶金轧线、轻工传动这类重载低速的工业场景里,轴系的径向支撑可靠性直接决定整线的连续运行时长,对开式滑动轴承座正是适配这类工况的核心支撑部件。不同于整体式轴座的拆装局限,这款剖分结构的轴承座无需沿轴向挪动端侧的联轴器、带轮等传动件,仅需拆卸上盖连接螺栓即可完成轴瓦更换、间隙调整等维护操作,大幅缩减产线停机维护的时间成本。从结构设计逻辑来看,整个部件分为底座、上盖、轴瓦三个核心功能段,底座采用带安装沉孔的平板式结构,四个安装孔沿底座长度方向对称排布,孔位做了沉台处理,可容纳内六角圆柱头螺栓的头部,避免螺栓突出底座底面造成安装面贴合不实的问题;底座与上盖的结合面采用阶梯止口定位,而非单纯的平面贴合,

  这种设计能抵消轴系运转时产生的径向剪切力,防止上下座体在受载时出现横向错位,保证轴瓦内孔的圆度公差始终维持在设计范围内。上盖部分设置了两个注油孔位,对应轴瓦的油槽位置,可直通轴瓦内的润滑储油槽,保证运转过程中润滑脂能均匀分布在轴颈与轴瓦的接触面上,避免干磨造成的轴瓦烧蚀;上下座体的连接采用两侧对称布置的螺栓紧固结构,螺栓孔位做了局部加厚处理,避免螺栓预紧时造成座体局部应力集中导致的开裂变形。轴瓦部分采用剖分式双金属结构,外层为钢制基体保证结构强度,内层为减摩合金层降低摩擦系数,轴瓦与座体的配合采用H7/k6的过渡配合,既保证装配时的同轴度定位,又能避免工作状态下轴瓦随轴颈发生转动。从安装边界来看,底座的安装平面需要保证Ra3.

  2以下的平面度,安装时需配做定位销孔,在螺栓紧固后打入定位销,抵消长期运转产生的振动位移;轴瓦内孔与轴颈的配合间隙需根据工作转速、载荷特性调整,重载工况下间隙取轴颈直径的千分之一到千分之一点五,低速轻载工况可适当缩小间隙值。设计过程中需要重点关注结合面的密封处理,上下座体的结合面处开有密封槽,可嵌入耐油橡胶密封条,防止润滑脂泄漏同时阻挡外界粉尘、切削液等杂质进入轴瓦内部,在多粉尘的矿山、建材生产场景中,这种密封结构能将轴瓦的使用寿命提升40%以上。另外,座体的铸造圆角全部取R3到R5,避免铸造过程中出现应力集中导致的铸件裂纹,所有机加工面的锐边都做了C1倒角处理,既避免装配时划伤操作人员,也能去除机加工产生的毛刺,

  保证配合面的贴合精度。在实际选型应用中,这类轴承座通常适配径向载荷较大、冲击载荷明显的传动轴系,比如带式输送机的主传动滚筒轴、破碎机的偏心轴、轧机的输送辊道轴,相比滚动轴承座,它的抗冲击能力更强,在重载冲击工况下不会出现滚动体碎裂的失效形式,同时剖分结构的维护便捷性也更适合连续生产的工业场景,不需要拆解整段轴系就能完成易损件更换,这也是它在重工业传动场景中被广泛应用的核心原因。建模过程中需要严格控制上下座体止口的配合公差,注油孔的位置要与轴瓦油槽完全对齐,安装孔的位置度公差控制在0.1mm以内,保证现场安装时能与设备基座的预留孔位精准匹配,避免出现孔位错位无法安装的问题。
