滑动支座铰接连接固定座结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445622
  • 滑动支座铰接连接固定座结构设计

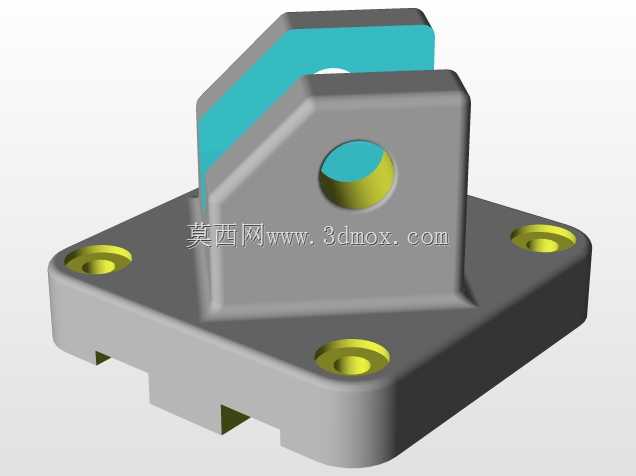

  做设备结构设计的时候,这类带滑动配合的铰接支座往往是容易被忽略但直接影响整套机构运行稳定性的零件,很多新手在做类似结构的时候要么只关注铰接孔的配合公差,要么忽略安装面的平面度要求,最后装到设备上要么滑动卡滞,要么铰接处旷量过大,用不了几个月就出现磨损异响。这个支座的结构设计其实很有典型参考性,底部是带四个安装沉孔的方形法兰底座,四个沉孔均匀分布在底座四角,沉孔的深度刚好能把内六角圆柱头螺钉的头部完全埋入,不会突出底座底面影响安装贴合度,底座底面做了0.8的表面粗糙度要求,安装时和设备安装面完全贴合,不会因为局部凸起导致支座安装倾斜,进而影响上部铰接件的运动同轴度。底座上部的立板做了斜向加强筋过渡,不是常见的直角加强筋,

  这种斜向过渡的结构一方面能减少铸造或者3D打印时的应力集中,避免拐角处出现开裂,另一方面在承受铰接件的侧向冲击力时,力的传导路径更顺畅,不会在直角处形成应力集中点。立板中间的铰接孔做了贯通设计,孔的两端做了倒角处理,方便装配时销轴顺利穿入,不会刮伤销轴表面的镀层或者润滑层,孔的公差选用H7配合,和销轴的g6公差形成间隙配合,既能保证铰接转动的灵活性,又不会因为间隙过大产生旷量。立板后侧的滑动卡槽是这个零件的核心功能结构,卡槽的两个平行侧面做了平行度公差要求,和配套的滑动导轨配合时,间隙控制在0.02-0.05mm之间,既能保证滑动时的顺畅度,又不会因为间隙过大出现滑动时的晃动,卡槽的顶面做了限位台阶,

  防止滑动过程中支座从导轨端部脱出。这类支座常用在自动化生产线的滑动导向机构、小型工装夹具的位置调节结构、输送线的挡停机构上,实际使用时,铰接孔用来连接需要摆动的执行件,比如挡停块、压紧臂、连杆等,底部的滑动卡槽卡在配套的线性导轨或者光轴上,可以根据实际生产需求调整支座的安装位置,调整到位后通过底座上的四个安装螺钉锁紧固定,不需要在设备台面上加工额外的长条形安装孔,调整灵活性比固定式支座高很多。设计这类零件的时候,首先要确认配套销轴的直径,以此确定铰接孔的尺寸,同时要核算立板的厚度,保证铰接处承受最大径向载荷时不会出现变形,其次要确认配套导轨的截面尺寸,以此确定滑动卡槽的宽度和深度,卡槽的深度不能过浅,否则滑动时容易脱轨,也不能过深,

  否则会增加不必要的加工成本和零件重量。底座的尺寸边界要根据安装空间确定,四个安装孔的中心距要和常用的安装螺钉规格匹配,比如M6的螺钉对应的安装孔中心距不要小于20mm,否则安装时扳手没有操作空间。另外这个零件的滑动卡槽和铰接孔的位置度要求很关键,设计时要保证铰接孔的轴线和滑动卡槽的滑动方向垂直,否则铰接件摆动时会出现别劲的情况,长期使用会加剧销轴和孔的磨损。很多人在做类似结构建模的时候,容易忽略沉孔的深度和螺钉长度的匹配,要么沉孔做太浅螺钉头突出,要么沉孔做太深把底座钻穿,建模时要提前查所选螺钉的标准尺寸,把沉孔深度、通孔直径、螺钉头部直径这些参数对应准确。还有立板和底座连接的过渡圆角,不要做太小,尤其是如果零件采用铸件加工的话,圆角太小容易出现铸造缺陷,如果是机加工件的话,圆角太小会增加加工时的应力集中,降低零件的抗冲击能力。实际选型使用的时候,要根据所连接机构的载荷大小选择合适的材料,轻载场合可以用铝合金加工,重量轻不生锈,重载场合可以用45号钢调质处理,表面做发黑防锈,有腐蚀环境的场合可以用304不锈钢加工。装配的时候要注意在铰接孔内涂抹适量的润滑脂,减少转动时的磨损,滑动卡槽和导轨配合的面可以定期涂抹少量润滑油,保证滑动顺畅,避免干摩擦导致的卡槽磨损。
