EDFV阀笼1317C流体控制构件

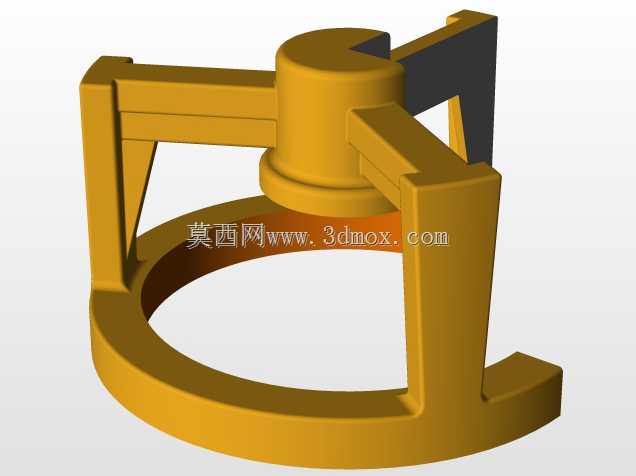

　　在工业流体控制系统的管路调节场景中，阀笼作为控制阀的核心内件，直接决定了阀门的调节精度、流通稳定性与抗冲刷寿命，这款EDFV阀笼1317C是针对中高压工况下的直通单座调节阀配套设计的导向与节流一体化构件，主要应用于石油炼化、化工合成、电厂汽水调节等需要精准控制介质流量、压力的管路节点，承担着阀芯运动导向、流体整流、节流降压、降低流体噪声的多重作用。从实际使用场景来看，这类阀笼通常安装在调节阀的阀体腔体内，外侧与阀体中腔内壁贴合定位，内侧与阀芯外圆形成滑动配合，当阀芯在执行机构驱动下做轴向升降动作时，阀笼的侧壁开窗会随着阀芯位置变化改变流通面积，从而实现对管路内流体流量、压力的线性调节，相比无阀笼的单座阀结构，带该类阀笼的调节阀能够大幅降低高速流体对阀芯的直接冲刷，同时对紊流态的介质起到整流作用，减少阀门在小开度工况下的振动与啸叫问题。从结构设计思路来看，这款阀笼采用了底部环形基座加三辐条支撑上部导向筒的框架式结构，没有采用传统的全周侧壁开窗式阀笼的封闭筒型设计，而是将支撑结构简化为三根均匀分布的支撑臂，这种设计首先是在保证结构强度与导向精度的前提下，最大化了介质流通的过流面积，降低了阀笼本身的流阻，减少了介质在阀腔内的压力损失；其次，三支撑臂的对称结构能够让上部导向筒获得均匀的支撑刚度，避免单侧受力导致的导向偏磨，三根支撑臂沿圆周120度均匀分布，不管流体从哪个方向进入阀腔，都能对导向筒形成稳定的支撑，

　　不会因为流体侧向推力导致导向筒偏移，进而保证阀芯上下运动的同轴度，减少阀芯与阀座之间的密封面偏磨问题。上部的导向筒采用了等直径的圆柱内腔设计，内腔与阀芯的配合间隙按照H7/f7的滑动配合公差设计，既保证阀芯能够顺畅滑动无卡滞，又能避免间隙过大导致的介质串流、导向精度不足问题，导向筒顶部的缺口结构是为了适配阀门上盖的定位销，实现阀笼在阀腔内的周向定位，防止阀笼在流体长期冲刷下发生周向转动，保证支撑臂与阀体流道的相对位置固定，避免流道形态变化影响调节特性。底部的环形基座是阀笼的主要定位基准，基座的下端面与阀体内部的台阶面贴合，基座外圆与阀体中腔的内孔采用间隙配合定位，保证整个阀笼与阀座、阀芯的同轴度，基座的厚度经过强度校核，

　　能够承受阀门全压差工况下的介质轴向推力，不会在高压差下发生变形，支撑臂与底部基座、上部导向筒的连接位置都做了大圆角过渡处理，避免应力集中，因为在高压差工况下，高速流体流过连接位置时会产生局部涡流，长期的交变冲刷容易导致应力集中位置出现冲蚀裂纹，大圆角过渡既可以降低应力集中系数，也能减少涡流的产生，提升阀笼的抗冲刷寿命。从安装边界来看，这款阀笼的整体外轮廓尺寸需要适配对应通径的调节阀阀体中腔尺寸，底部环形基座的外径与阀体中腔的定位台阶内径匹配，上部导向筒的上端面与阀门上盖的下端面之间预留有适当的压缩余量，安装时通过上盖的压紧力将阀笼固定在阀体台阶与上盖之间，不需要额外的紧固件连接，这种压紧式安装结构方便检修时快速拆卸更换阀笼，

　　不需要复杂的拆装工具；阀笼的轴向总高度需要匹配阀芯的行程长度，保证阀芯在全行程范围内都处于导向筒的导向区间内，不会出现阀芯脱出导向的问题，支撑臂之间的流通窗口的通流面积经过计算，要大于阀门全开时的额定流通面积，避免阀笼本身成为管路的节流瓶颈，影响阀门的额定流通能力。在实际选型匹配时，需要注意这款阀笼的导向长度与阀芯的导向段长度匹配，支撑臂的分布方向要与阀体的进出口流道方向适配，避免支撑臂正对流体进口导致的流阻增大与局部冲蚀加剧，同时阀笼的材质选择需要根据介质的腐蚀性、温度、压差来确定，常规水、油品工况可以采用铸不锈钢材质，高温高压、含固体颗粒的冲刷工况则需要采用硬化处理的合金钢材质，表面做堆焊硬质合金处理提升抗冲蚀能力。这款阀笼的框架式结构相比传统的筒式阀笼，重量更轻，过流能力更强，同时导向刚度完全满足中高压调节阀的使用要求，在对阀门流通效率、调节稳定性要求较高的工况下有很好的适配性，能够有效提升调节阀的使用寿命，降低维护频次。
