异形折弯钣金固定支架结构设计

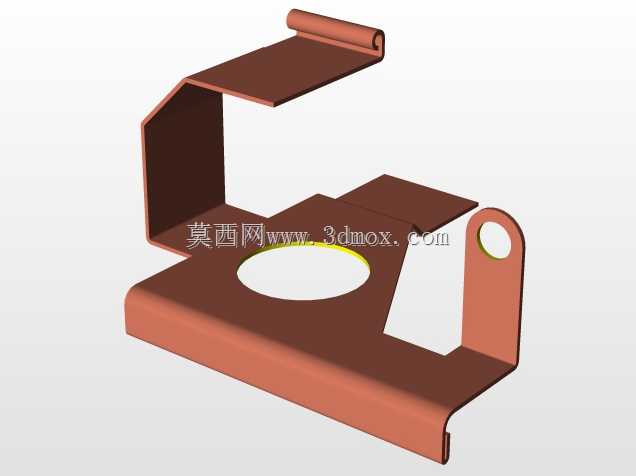

　　这类异形折弯钣金支架，多应用在小型机电设备内部的元器件固定场景，常见于工控机箱、小型动力装置的内部走线与功能模块承托位置，替代传统的型材拼接支架，在小空间安装场景下能大幅压缩装配占用空间，同时减少零散紧固件的使用数量。从结构形态来看，该支架采用一体化冲压折弯成型工艺，底部设置带圆形避让孔的承托平面，这个圆孔主要用于穿过被固定部件的定位柱或者走线接头，避免支架与部件的凸起结构产生干涉，承托面的边缘做了小幅度的下折翻边，既可以提升薄板的整体刚性，避免承托重物后出现平面翘曲变形，也能在装配时起到导向作用，方便操作人员快速对准安装位。支架一侧向上延伸出带圆孔的立式挂耳，这个挂耳主要用于穿装固定螺丝，实现支架与设备主框架侧壁的连接，

　　挂耳的折弯角度经过精确计算，与底部承托面保持垂直公差范围内的角度，确保安装后支架整体不会出现倾斜，挂耳上的安装孔做了轻微的翻边处理，提升孔位的接触强度，避免螺丝锁紧时薄板出现孔位撕裂的问题。支架另一侧向上延伸后做了两次连续折弯，形成一个高位的压合平台，平台末端卷制了圆筒状的铰接结构，这个卷边结构可以穿装小直径的销轴，用于连接可活动的压片或者盖板，实现对承托部件的上部限位，防止设备运行过程中产生的振动导致被固定部件出现窜动脱落。在设计这类钣金支架时，首先要确认所有折弯边的内R角与板材厚度匹配，通常这类1mm左右厚度的冷轧钢板支架，折弯内R设置为0.8-1.2倍板厚，避免折弯处出现应力集中导致的开裂问题，

　　同时要核算每一道折弯工序的展开尺寸，预留足够的折弯余量，避免成型后整体尺寸出现偏差。安装边界方面，该支架的底部承托面是主要的承载接触面，安装时需要保证承托面与设备安装基面的贴合度，平面度公差控制在0.2mm以内，立式挂耳的安装孔中心到承托面的高度尺寸是核心安装尺寸，直接决定了被承托部件的安装高度，需要与相邻部件的安装位置做尺寸链校核，避免出现部件之间的装配干涉。高位压合平台的卷边中心到承托面的垂直距离，需要匹配铰接压片的活动行程，确保压片下压后能够刚好抵靠在被固定部件的上表面，既不会因为间隙过大失去限位作用，也不会因为压合过紧导致部件外壳被压损。这类一体化钣金支架相比拼接式的支架结构，不需要额外的焊接或者铆接工序，

　　冲压成型后只需要做去毛刺和表面防锈处理即可投入装配，生产效率更高，成本也更低，同时整体结构的一致性更好，适合批量生产的设备装配使用。在实际选型应用时，需要根据被承托部件的重量核算板材厚度，如果承托重量超过1kg，需要适当提升板材厚度，或者在承托面下方增加加强筋结构，避免长期承重后出现结构变形，卷边铰接位置的间隙需要控制在0.1mm左右，既保证销轴能够顺利穿装，也不会因为间隙过大导致铰接结构出现松旷。
