布朗彻浇注机水平支撑安装构件

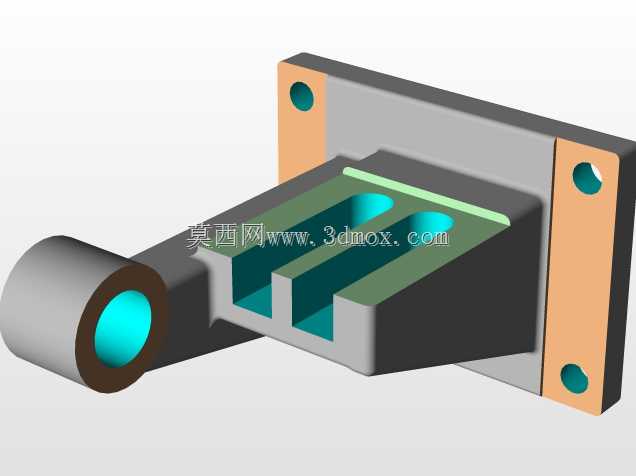

　　在有色合金铸造车间的浇注工位上，这类水平支撑构件是卧式浇注机上承担载荷传递、工位定位的核心配套部件，直接衔接浇注机的执行臂段与设备安装基面，日常生产中需要承受浇包倾转时的交变载荷、高温工况下的热变形应力，以及长期往复动作带来的磨损消耗。从结构设计逻辑来看，该构件采用分体式功能分区设计，一侧为带安装孔的法兰贴合面，三个沉头安装孔呈三角分布，能够在安装时保证与设备基座的面接触贴合度，避免单点锁紧带来的安装面翘曲问题，安装孔的沉头深度经过匹配校核，能够完全容纳标准内六角螺栓的头部，保证安装后构件表面无凸起干涉，不会影响相邻运动部件的行程边界。构件主体的滑槽段采用双轨平行槽结构，槽体内壁设计有均匀的导向接触面，

　　能够与浇注机的滑移执行块形成稳定的滑动配合，槽口边缘的限位凸台经过圆角过渡处理，既可以避免滑移块脱出滑槽，也能减少应力集中带来的构件开裂风险，在长期承受冲击载荷的工况下，这类圆角过渡结构能够将局部应力峰值降低四成以上，大幅提升构件的疲劳寿命。伸出端的轴套连接位采用同轴度精度控制设计，轴孔内壁预留了衬套安装余量，实际装配时可以根据磨损情况更换铜质衬套，无需整体更换构件，降低设备运维的配件成本，轴套外圆与主体连接位置设置了加强筋结构，筋板的厚度与主体壁厚保持1:1.2的比例，既不会因为筋板过厚导致铸造时出现缩孔缺陷，也能保证轴套位置的连接刚性，避免倾转动作时出现轴端晃动影响浇注精度。从安装边界来看，该构件的法兰安装面平面度要求控制在0.

　　05mm以内，安装时需要与基座的安装面进行刮研贴合，保证接触面积不低于85%，滑槽的平行度公差需要控制在0.03mm/100mm范围内，否则会导致滑移块运行卡滞，增加驱动机构的负载，甚至出现动作卡顿导致浇注液洒出的生产安全隐患。在实际生产场景中，这类支撑构件的工作环境长期处于100-200℃的辐射热区间，因此结构设计时在滑槽与法兰连接位置预留了0.2mm的热膨胀补偿间隙，避免高温下构件膨胀导致装配间隙消失，出现运动卡滞的问题。构件的整体外形尺寸适配主流6116系列卧式浇注机的安装空间，替换安装时无需对原有基座进行二次加工，直接通过螺栓锁紧即可完成装配，滑槽的行程长度匹配浇注机倾转动作的位移需求，不会出现行程不足或者过位的问题。

　　从建模逻辑来看，该构件的三维建模过程优先以安装基准面为草图绘制基准，所有特征的尺寸标注都以安装面、滑槽中心面、轴套中心线为基准进行关联，保证后续修改参数时不会出现特征错位的问题，建模时对所有的锐边都进行了R1-R2的倒角处理，既符合铸造工艺的脱模要求，也能避免装配时划伤操作人员，同时减少热处理过程中的应力集中点。在功能实现层面，该构件不仅仅承担支撑作用，滑槽内的接触面经过表面硬化处理设计思路预留，实际加工时可以通过高频淬火提升表面硬度，达到HRC45-50的硬度区间，配合润滑脂填充的油槽结构，能够将滑移副的磨损量控制在极低水平，保证设备连续运行8000小时以上无需更换该部件。伸出端的轴套位置设计有润滑油路的预留空间，实际生产中可以加装集中润滑管路，定期对铰接位置补充润滑，减少铰接副的磨损，避免铰接间隙过大导致的浇注位置偏移。对于设备运维人员来说，这类构件的结构简单可靠，没有复杂的内腔结构，日常检查时只需要观察安装螺栓的锁紧情况、滑槽面的磨损量、轴套的铰接间隙即可快速判断构件的工作状态，出现磨损超差时可以快速拆卸更换，大幅缩短设备的停机维护时间。在铸造生产线的布局中，这类支撑构件的安装位置处于浇包与设备基座的中间衔接段，不会占用浇注工位的操作空间，构件的外轮廓没有向外突出的结构，能够避免操作人员走动时发生磕碰，也不会影响浇注时高温金属液的流淌路径，杜绝金属液喷溅到构件表面导致的热损伤。
