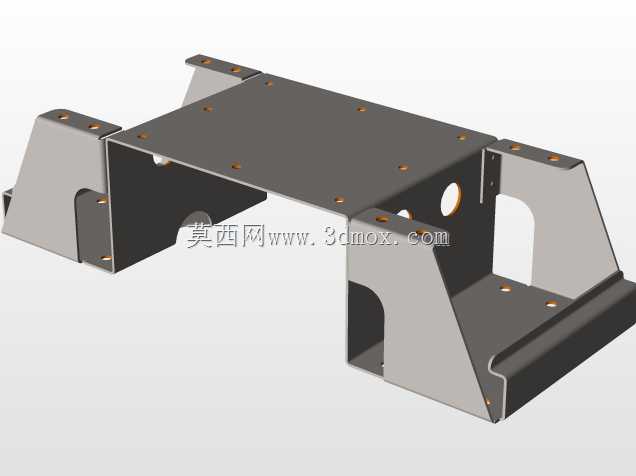

钣金折弯设备安装固定支撑托架结构

　　这类钣金折弯成型的支撑托架，多应用在工业设备内部的功能模块安装场景，常见于自动化生产线的电控单元挂载、小型动力组件的承托固定，也可作为输送设备侧边的检测元件安装基座，在各类需要分散承载、多点定位的设备装配环节承担连接与承重作用。从结构本身来看，整体采用冷轧钢板经数控冲压、折弯工序一体成型，避免了多零件拼接带来的装配误差与结构强度短板，板件上预设的多组安装孔位，分别对应设备主体的固定点位、上部承载模块的连接点位，孔位间距严格匹配常用工业组件的安装孔距标准，无需二次打孔即可直接完成装配，大幅缩减现场安装的调整工时。

　　设计过程中优先考量了受力分布的合理性，两侧向下弯折的支撑立边做了外翻折边处理，既提升了垂直方向的承重抗形变能力，也避免了板件锐边对安装人员、配套线缆造成划伤；立边上预留的缺口结构，是为了避让设备内部的走线空间与相邻组件的凸起结构，防止装配时出现干涉问题。中部的平板承载面做了局部下沉的台阶结构，一方面可以对放置在托架上的模块形成横向限位，避免设备运行过程中产生的振动导致模块移位，另一方面也能在不增加整体板厚的前提下提升平面的抗弯折强度，降低长期承重下的平面形变概率。

　　从安装边界来看，托架整体的横向跨度适配多数中小型工业功能模块的底部尺寸，两侧支撑脚的安装孔位采用长圆孔与圆孔组合的设计，长圆孔可在安装时提供一定的位置调整余量，抵消设备机架焊接、加工过程中产生的孔位误差，降低装配对位难度；底部的翻边结构与设备安装面形成面接触，相比点接触的固定方式，能更好地分散承载压力，避免长期受力下对设备安装面造成局部压损。托架上预留的圆形过孔，除了作为组件固定的连接孔外，部分大尺寸孔洞可作为线缆穿设通道，也可作为设备运行时的散热通风口，兼顾结构固定与辅助功能需求。

　　在实际选型应用时，这类托架的承载能力与板材厚度、折弯高度直接相关，当前结构的折弯高度经过受力校核，可满足常规中小型电控模块、小型动力单元的承重需求，若应用在振动幅度较大的设备场景，可在承载面与安装模块之间加装减震垫片，配合孔位的固定螺栓形成软连接，进一步降低振动传递带来的螺栓松动风险。结构上所有的折弯内角都做了适配板材厚度的圆角处理，避免折弯加工时出现板材开裂问题，同时也能减少应力集中点，提升长期交变受力下的结构使用寿命。整体结构没有多余的冗余设计，所有的弯折、开孔都对应明确的装配与功能需求，在满足安装固定、承重限位的核心功能前提下，尽可能压缩了构件本身的占用空间，适配设备内部紧凑的安装环境，也能有效控制加工制造成本，适合批量加工应用在标准化工业设备的装配环节。
