钣金折弯安装固定支架结构设计

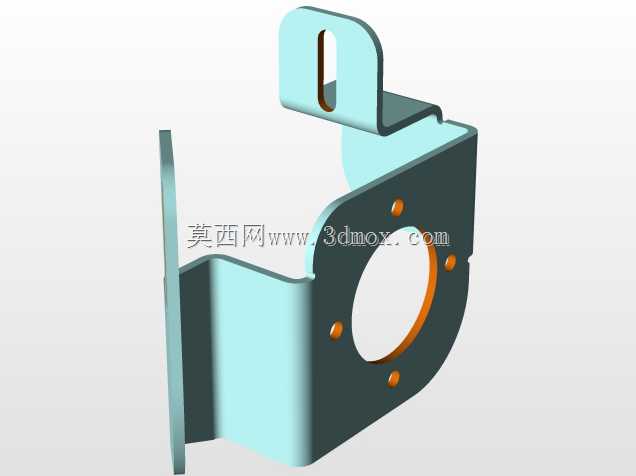

　　这款钣金折弯支架在工业装配场景中承担着核心的部件承载与定位功能，常见于小型动力单元周边、管线排布区域以及轻型设备的侧装固定工位，能够为配套的圆形功能部件提供稳定的支撑基准，同时通过自身的折弯结构抵消设备运行过程中产生的小幅振动，避免连接部位出现应力集中导致的疲劳变形。从结构设计逻辑来看，该构件采用一体化钣金折弯工艺成型，全程无额外焊接拼接工序，所有弯折边均预留了合理的折弯内R角，既避免了折弯过程中出现板材开裂的问题，也能在装配时减少对操作人员的剐蹭风险。主体承托区域采用半包围式的弧形开口设计，开口边缘均匀分布四个安装孔位，孔位周边做了浅沉台处理，装配时紧固件端面可以完全沉入沉台内，不会突出构件表面影响相邻部件的排布，

　　四个孔位的位置度公差控制在0.1mm范围内，能够保证配套圆形部件安装后同轴度符合装配要求，不会出现偏载导致的部件磨损加速问题。上部延伸出的带长槽安装耳是整个构件的安装调节结构，长槽的走向与支架主安装面垂直，装配时可以根据现场实际的安装间距需求，在长槽行程范围内微调支架的固定位置，不需要额外扩孔或者加工过渡连接件，大幅降低了现场装配的调整难度，长槽的两端做了圆弧过渡处理，避免应力集中在槽端导致板材受载时出现撕裂问题。侧方延伸的竖直折边主要承担侧向限位功能，当支架固定完成后，该折边可以紧贴安装基准面，抵消配套部件运行时产生的侧向扭转力，避免支架长期受扭出现变形，折边的高度经过反复校核，既保证足够的抗扭截面系数，

　　也不会占用过多的侧向安装空间，不会和周边排布的管线、其他结构件产生干涉。从安装边界尺寸来看，该支架的整体外轮廓尺寸适配小空间安装场景，主承托面的弧形开口直径匹配常规的小型圆形功能部件外径，安装耳的长槽宽度适配常用的M6规格紧固件，四个主体安装孔适配M5规格的连接螺丝，所有孔位的边距都满足钣金件的最小孔边距要求，不会出现安装时板材边缘开裂的问题。板材厚度选用常规的冷轧钢板厚度，经过折弯成型后整体刚性足够，在额定承载范围内不会出现明显的形变，表面做了喷塑处理，具备基础的防锈耐腐能力，可以适配多数常规工业车间的使用环境，不需要额外做表面防护处理。在实际建模过程中，所有折弯特征都预留了合理的折弯扣除值，能够直接对接钣金加工生产线，

　　不需要工艺人员二次调整展开尺寸，展开后的板材轮廓没有多余的工艺缺口，加工时可以采用整板排样冲压下料，材料利用率能够控制在合理区间，有效降低加工成本。构件的所有棱边都做了小倒角处理，去除了冲压、折弯过程中产生的毛刺，装配过程中不需要额外做去毛刺工序，能够直接进入装配环节。在实际选型使用时，需要注意该支架的承载上限，避免超出额定载荷导致支架变形，安装时先预紧上部安装耳的紧固件，调整好支架的前后位置后，再锁紧四个主体安装孔的紧固件，最后完全锁死上部固定螺丝，能够保证安装后的支架位置精度，避免出现安装应力。
