钣金弯折式多孔安装固定支架结构

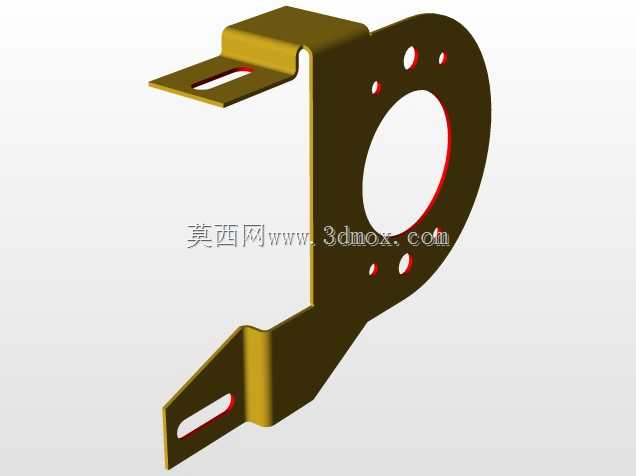

　　这类带双侧弯折安装耳的圆形法兰面支架，多应用在动力总成周边的管线、附属模块固定场景中，比如内燃机外围的传感器线束固定、小型泵体的辅助安装支撑，或是工业设备舱内的轻量化构件挂载，核心作用是在不破坏主体安装面结构的前提下，为外挂部件提供稳定的定位支撑，同时通过钣金弯折的结构特性抵消设备运行中产生的小幅振动，避免连接部位出现应力集中断裂的问题。从结构设计逻辑来看，主体采用圆形法兰面作为核心定位基准，法兰面上分布的多组不同孔径的安装孔，分别对应主定位销孔、螺栓紧固孔以及工艺减重孔，其中大尺寸中心孔是为了避让主体设备上的凸出轴类、接头类结构，保证支架安装后不会与主体部件产生运动干涉，周围环绕的小孔按照圆周不等分排布，

　　是为了匹配主体安装面上已有的螺纹孔位，避免现场安装时出现孔位错位无法装配的问题，不等分的设计也能起到防错装的作用，操作人员无需额外核对标记就能快速找准安装角度。两侧向外延伸的弯折安装耳，是整个支架的功能延伸结构，两个安装耳分别朝向不同的空间角度弯折，而非处于同一平面，这种设计是为了适配安装空间内的两个不同方向的固定点，不需要额外增加转接件就能直接完成挂载部件的固定，安装耳上开设的长条形腰型孔，是为了预留安装调整余量，现场装配时可以根据实际管线走向、部件位置小幅调整固定位置，抵消加工、装配过程中产生的累积误差，降低对零件加工精度的过度要求，也方便后期运维时的部件拆装调整。从结构强度设计角度，钣金弯折处采用了圆角过渡处理，

　　避免直角弯折产生的应力集中问题，在设备长期运行产生振动的工况下，弯折位置不会因为反复应力作用出现开裂失效，板材厚度的选择兼顾了轻量化与结构强度，整体采用冲压弯折工艺成型，不需要额外的焊接、机加工工序，适合批量生产加工，能有效控制制造成本。安装边界方面，圆形法兰面的外径尺寸匹配常规小直径安装座的固定范围，双侧安装耳的外伸长度控制在不会与周边管线、其他部件产生干涉的范围内，弯折角度经过空间校核，保证安装后两个腰型孔的安装面分别与对应的固定点平面完全贴合，不会出现安装面悬空、螺栓紧固后支架变形的问题，安装耳的弯折高度也预留了足够的操作空间，方便操作人员使用工具完成螺栓的紧固作业，不需要特殊的工装就能完成现场装配。这类支架在实际使用中，

　　不需要做额外的表面强化处理，依靠钣金材料本身的强度就能满足常规工况下的支撑需求，在有防腐要求的场景下，也可以通过表面镀锌、喷塑处理提升环境适应性，整体结构没有复杂的曲面造型，所有特征都适配常规冲压加工工艺，开模成本低，生产效率高，非常适合作为通用型固定配件在各类工业设备、动力机械中批量应用，设计过程中重点考量了安装容错性、振动工况下的结构可靠性以及加工工艺性，没有冗余的结构设计，每一处孔位、每一段弯折都对应实际的装配与使用需求。
