钣金结构安装固定支座组件

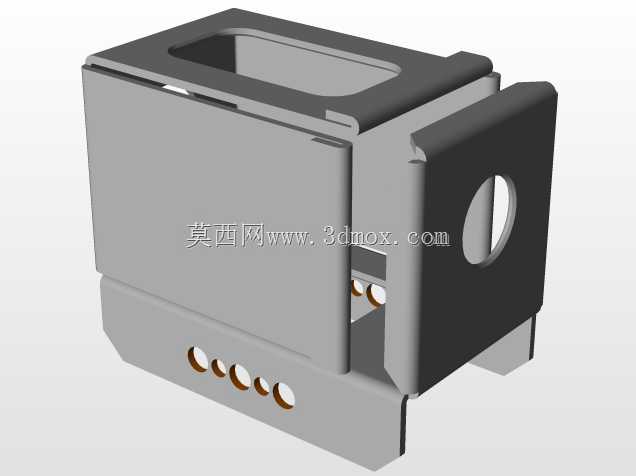

　　这款钣金结构的安装固定支座，在工业装配场景里主要承担小型功能模块的承载、定位与防护作用，常见于小型电控模块、传感单元、气动控制组件的安装工位，既可以作为独立的安装基座固定在设备机架的型材安装面上，也可以嵌套进成套设备的壳体内部，作为子模块的承载骨架使用。从结构设计来看，整体采用弯折钣金拼接成型，没有复杂的铸造或机加工特征，加工门槛低，适合批量冲压生产，各部件之间通过卡扣预定位再配合点焊或者拉铆完成固定，装配工序简单，不需要复杂的工装夹具就能完成组装。主体的盒型腔体是核心的容纳空间，顶部开设的长条形镂空槽，一方面是为了减重，另一方面可以作为内部模块的散热通道，同时也能作为走线口，方便内部组件的线缆引出，槽边做了小尺寸的翻边处理，

　　避免钣金锐边割伤线缆或者装配人员的手部。侧面伸出的带孔安装耳是整个支座的主要固定点位，耳板上的圆形通孔适配常规的内六角圆柱头螺栓，孔位周边做了局部的压型加强，避免螺栓锁紧时耳板出现变形，安装耳的伸出长度经过核算，既保证了螺栓安装时有足够的操作空间，也不会因为伸出过长导致整体结构刚性下降。支座下部的一排等距小圆孔，是为了适配不同规格的外接接头预留的安装位，每个孔位的间距按照常规工业接头的安装尺寸设定，使用时可以根据实际接入的接头数量选择开通对应的孔位，不需要额外开孔加工，减少现场装配的工作量。另一侧的大尺寸圆形开孔，是为了适配大直径的线缆或者旋转轴类部件穿过，孔边同样做了卷边处理，提升孔位的结构强度，同时避免穿线时划伤线缆外皮。

　　整个支座的外形尺寸控制紧凑，在保证内部容纳空间的前提下，尽可能压缩了外部轮廓尺寸，安装边界清晰，底部的支撑折边可以让支座平稳放置在平面上，也可以通过底部折边的预留孔位完成底面固定，支持侧面、底面两种安装方式，适配不同的设备安装空间。设计时充分考虑了钣金加工的工艺特性，所有弯折位置都预留了合理的折弯半径，避免弯折处出现裂纹，各拼接面的公差设定符合常规钣金加工的精度范围，不需要高精度加工设备就能达到装配要求，表面没有多余的装饰特征，适合做喷塑、镀锌等常规表面处理，满足不同工况下的防腐蚀、防锈需求。在实际使用中，这类支座可以有效保护内部安装的功能模块，避免外界的磕碰、灰尘侵入影响模块正常工作，同时统一的安装孔位设计可以提升设备装配的标准化程度，减少非标安装件的设计工作量，在小型自动化设备、电控柜内部组件、桌面型工业设备的结构设计中都有很高的复用价值。
