多铰接点位支撑槽连接构件

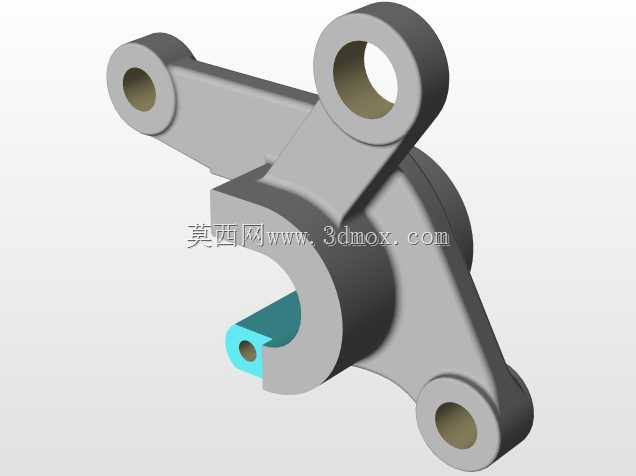

　　在各类轻工输送、工装夹具以及小型专用设备的连杆传动体系里，这类多铰接点支撑槽构件往往承担着核心的力流转接作用，不同于常规单耳或双耳铰接支座，该构件同时集成了三个周向分布的铰接安装位与一个开口式卡槽结构，能够在有限的安装空间内同时完成三组连杆组件的运动轨迹约束，以及对应工位的卡接定位功能。从实际装配场景来看，这类构件常被用在间歇式送料机构的摆臂单元中，三个带衬套安装孔的铰接端分别对接动力输入摆臂、随动定位压杆以及行程复位拉杆，下方的开口支撑槽则直接卡接在设备的固定导向轴上，无需额外设计导向套结构，就能在摆臂摆动过程中沿导向轴完成小范围的滑移补偿，抵消连杆加工误差带来的运动卡滞问题。

　　设计阶段首先要明确各铰接点的力臂分配关系，三个铰接孔的中心距并非随意设定，靠近卡槽位置的铰接孔主要承受压杆传递的垂直下压力，因此孔位周边做了局部加厚处理，壁厚比其余两个铰接端厚出近三分之一，避免长期受交变载荷出现孔位椭圆变形；另外两个分布在构件上下侧的铰接孔分别承担动力输入的扭矩传递与复位拉杆的拉力，孔位端面设计了平齐的止口结构，装配时可以直接贴合连杆端面，不需要额外加装调整垫片就能保证连杆的轴向定位精度。开口支撑槽的内侧圆弧面做了表面粗糙度优化，实际装配时会在槽内镶嵌自润滑铜衬，铜衬上预留的注油孔正对构件侧面的通油缺口，日常维护时不用拆解构件就能直接加注润滑脂，降低导向轴与槽面的磨损速率。

　　从安装边界来看，构件整体的外轮廓包络尺寸需要适配对应设备的摆臂腔室空间，三个铰接孔的孔径统一采用常用的铰接销轴规格，孔位的同轴度公差控制在0.02mm以内，保证销轴穿装后不会出现偏载磨损；开口支撑槽的开口宽度略小于槽内圆弧直径，装配时通过导向轴的径向推入完成卡接，槽口两侧的小凸台结构可以限制铜衬的轴向窜动，避免设备运行过程中衬套从槽内滑脱。构件的主体结构采用一体化铸造成型后再做机加工处理，非配合面保留铸造拔模斜度，配合面全部经过铣削与铰孔加工，既控制了整体加工成本，又能保证各安装位的尺寸精度满足使用要求。

　　在实际工况运行中，这类构件的运动行程通常不会太大，摆动角度一般控制在30度以内，滑移行程不超过15mm，因此设计时没有做额外的轻量化镂空处理，保证整体结构刚度的同时，也避免了镂空位置积存加工碎屑与车间粉尘，降低日常清理的维护难度。卡槽侧面延伸出的小凸耳结构上预留了一个小型安装孔，可以用来固定行程检测的触发挡片，当构件滑移到设定位置时，挡片会触发对应的接近传感器，给设备控制系统发送到位信号，不需要额外在周边机架上安装挡片固定支架，进一步压缩了整个机构的安装空间。各铰接孔的端面都做了小尺寸的倒角处理，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配时毛刺脱落进入铰接配合面造成异常磨损。
