DT型支持轮盘承载导向结构件

　　在连续输送类设备、重型给料装置以及冶金产线的物料移送单元中，支持轮盘类构件是承担载荷传递、运动轨迹约束的核心受力零件，本次呈现的DT型支持轮盘结构，正是针对中重载工况下的轮系支撑需求开发的实体结构。从实际产线运行的反馈来看，这类支撑件往往需要同时承受垂直方向的物料载荷、水平方向的运动窜动冲击力，以及长期往复运行带来的接触磨损，因此在结构设计阶段就需要把受力冗余、安装适配性、维护便捷性作为核心考量维度。

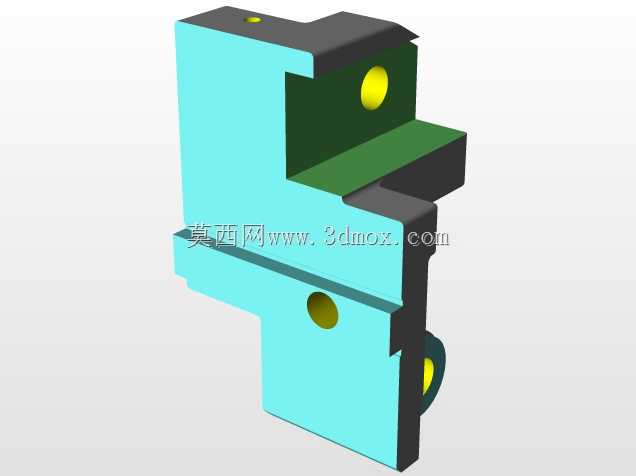

　　从结构形态来看，该构件采用阶梯式L型主体承载框架，主体承力面做了加厚处理，不同功能区域通过凸台、凹槽做明确的功能分区，避免安装时出现配合错位。构件上设置的多组同轴销孔，分别对应轮轴安装位、机架固定位以及防转定位位，其中轮轴安装孔的孔位做了沉台设计，能够容纳轴端挡圈与润滑脂存储腔，避免运行过程中润滑脂被挤出，同时也能阻挡外部粉尘进入铰接摩擦副。主体上的绿色贴合面为安装基准面，加工时需要保证与机架安装面的平面度公差控制在0.05mm以内，避免安装后出现轮系偏斜，导致轮缘异常磨损。

　　设计过程中，首先根据目标工况的额定载荷计算主体截面的抗弯模量，确定主体承载壁的最小厚度，再结合轮盘的回转半径预留足够的运动避让空间，避免轮盘转动时与构件主体发生运动干涉。考虑到现场安装时可能存在的机架焊接变形，构件的固定孔位特意做了长圆孔余量设计，允许安装时在水平方向做±3mm的位置调整，降低现场安装的对位难度。构件边缘的倒角设计并非单纯的工艺美观处理，而是为了去除加工毛刺，避免安装时划伤操作人员，同时也能减少应力集中，降低长期受交变载荷时出现裂纹的风险。

　　从安装边界来看，该构件的垂直安装面需要与设备机架的预装面完全贴合，固定螺栓采用8.8级高强度螺栓，拧紧时需要按照对角顺序分步施加扭矩，避免构件出现安装内应力。轮轴穿入安装孔后，需要保证轮盘的径向跳动量不超过0.1mm，端面跳动量不超过0.15mm，确保轮盘与轨道的接触面积达到设计要求，避免局部接触应力过大导致轮缘过早失效。构件下方的延伸凸台为辅助支撑位，当设备承受突发冲击载荷时，该凸台会与机架上的限位挡块接触，分担主体固定螺栓的剪切力，提升整体结构的抗冲击能力。

　　在实际应用场景中，这类支持轮盘构件常被用在重型板式给料机的链板支撑段、斗式提升机的尾部张紧轮组、以及自动化仓储堆垛机的水平行走轮系中，不同应用场景下可以根据实际载荷大小调整构件的材质与热处理工艺，比如在冶金高温工况下可以选用铸钢材质并做正火处理，在普通物流输送场景下可以选用焊接结构件搭配Q235材质降低制造成本。构件上预留的润滑注油孔正对轮轴摩擦副，日常维护时可以直接在设备外部加注润滑脂，不需要拆解轮组，大幅降低日常维护的工作量。

　　从结构受力的角度分析，该构件的最大应力集中点出现在轮轴孔与垂直承载壁的交接位置，因此设计时在该位置做了圆角过渡处理，圆角半径不小于5mm，分散应力传递路径，避免应力峰值超过材料的屈服强度。构件的水平承载面设置了耐磨衬板安装槽，后期维护时只需要更换磨损的耐磨衬板，不需要整体更换支撑构件，能够有效降低设备的全生命周期维护成本。多组定位孔的位置精度通过数控加工一次装夹完成，保证孔位之间的位置度公差符合设计要求，避免现场安装时出现孔位错位无法装配的问题。
