双孔铰接式机械安装支撑座结构

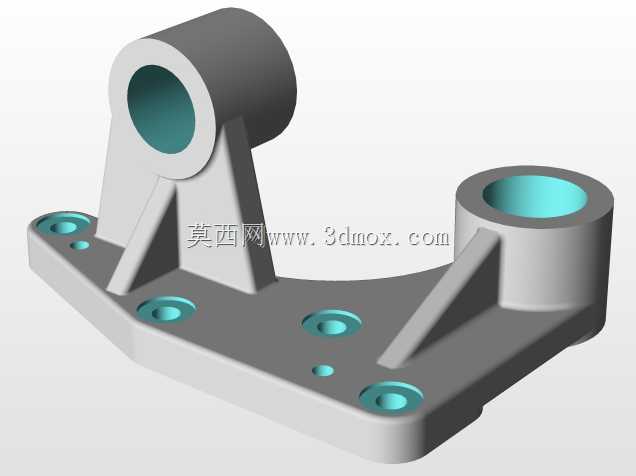

　　这类双孔铰接支撑座多应用在需要实现轴类部件铰接定位、同时承载多向载荷的工业设备场景中，常见于自动化生产线的连杆传动机构、物流输送设备的摆臂连接部位、小型工程机械的执行端支撑点位，主要作用是为穿装在两个同轴/异轴孔内的转动销轴提供稳定的安装基准，同时通过底部的安装法兰面将整体载荷传递到设备主机架上，避免转动部件运行时出现径向窜动、支撑刚度不足的问题。从结构设计逻辑来看，两个带镗孔的圆柱凸台分别对应不同规格的铰接轴安装需求，孔内壁预留的精加工余量区域是为了后续装配时的珩磨工序做准备，保证销轴装配后的同轴度公差控制在0.02mm以内，减少转动副的运行磨损。两个凸台与底部安装板之间设置的三角形加强筋，是经过有限元载荷校核后确定的结构，

　　当铰接孔承受垂直于安装面的倾覆力矩时，加强筋可以将凸台根部的应力集中系数降低40%以上，避免长期交变载荷下出现根部断裂的失效问题。底部安装板上分布的多个沉头安装孔，分别对应不同的安装孔位布局，其中四个角位的沉孔用于穿装内六角螺栓实现主固定，板面上的小尺寸通孔用于安装定位销，在设备初次装配时实现支撑座的快速定位，减少反复调整孔位对齐的工作量，中间的小型工艺孔则是为了减少铸件整体重量，同时避免铸造过程中出现壁厚不均导致的缩孔缺陷。设计过程中需要重点关注两个铰接孔的中心距尺寸公差，这个参数直接决定了配套连杆机构的运动轨迹精度，若中心距偏差超过0.05mm，会导致连杆运行时出现卡滞、转动阻力过大的问题，

　　同时两个孔的轴线平行度公差需要控制在0.03mm/100mm范围内，避免销轴装配后出现别劲现象，加速轴套的磨损。安装边界方面，底部安装板的平面度要求为0.02mm，装配时需要与主机架的安装面完全贴合，若贴合面存在间隙，会导致支撑座受载后出现微变形，进一步影响铰接孔的形位公差；两个铰接孔的外圆端面需要预留至少3mm的装配间隙，为销轴端部的挡圈、锁紧螺母等固定件留出安装空间，避免装配时出现干涉。这类支撑座通常采用铸钢材质毛坯经过时效处理后再进行机加工，时效处理的目的是消除铸造内应力，避免零件加工完成后出现放置变形，精加工顺序需要遵循先粗加工安装面、再粗镗铰接孔，之后进行二次时效，最后精加工安装面与精镗铰接孔的流程，

　　最大程度保证零件的尺寸稳定性。在实际选型应用时，需要根据铰接部位的最大径向载荷、倾覆力矩大小来确认加强筋的厚度、安装板的壁厚参数，若应用在重载冲击场景下，还需要在铰接孔内镶嵌铜质轴套，提升转动副的耐磨性能，延长部件的整体使用寿命。
