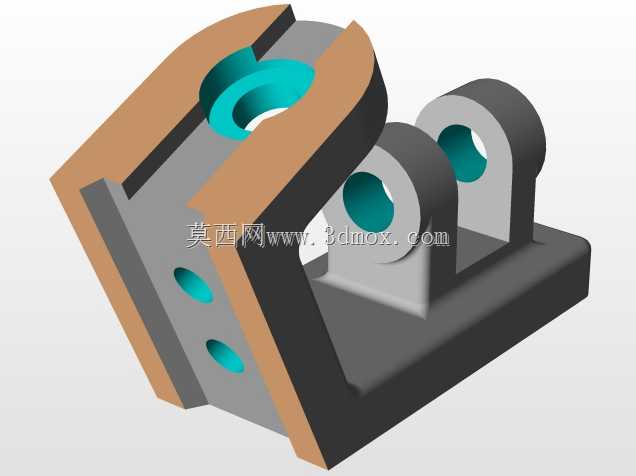

双铰接耳式带衬套支撑连接座结构

　　在各类工业传动、工装夹具以及中小型自动化设备的铰接传动链路里，这类带双铰接耳的支撑连接座是承担载荷传递、转动副定位的核心基础零件，日常多布置在设备的执行端与固定机架的衔接位置，比如连杆机构的固定铰接端、工装夹具的摆动压臂支撑位、输送线的挡停机构转动基座处，既要承受来自执行端的径向冲击载荷，也要保证铰接销轴转动过程中无偏磨、无卡滞，长期运行下的结构稳定性直接决定整套机构的重复定位精度与使用寿命。从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体分为底部安装基座、中部支撑立板、上部双铰接耳三个功能区段，底部安装基座做了加厚处理，平面度公差控制在0.05mm以内，

　　预留的两组安装孔位可通过内六角螺栓直接固定在设备机架的安装平面上，安装边界的长宽尺寸适配常规100-150mm间距的型材安装槽，不需要额外做转接板就能完成装配，能大幅降低现场安装的调整工作量。中部支撑立板采用了变截面的加强结构，在立板与底部基座、上部铰接耳的衔接位置都做了圆角过渡，避免应力集中导致的载荷冲击下开裂问题，立板侧面预留的两个横向通孔，既可以作为润滑油路的通油孔，为上部铰接位置的衬套提供持续润滑，也能作为辅助销孔，在需要锁死铰接位置的时候插入定位销，实现固定支撑与铰接转动两种功能的快速切换。上部的双铰接耳采用对称式布局，两个耳片的同轴度公差控制在0.03mm以内，耳片内孔预留了衬套安装位，装配时可以压入铜基石墨自润滑衬套，

　　不需要频繁加注润滑脂就能满足长期转动的耐磨需求，耳片的间距尺寸适配常规20-30mm厚度的连杆接头，销轴穿过衬套与连杆接头后，两端用卡簧限位即可完成转动副的装配，相比单耳式的铰接结构，双耳布局能抵消连杆摆动过程中产生的侧向弯矩，避免销轴出现单侧受力变形的问题。靠近立板一侧的单铰接耳结构，是为了适配辅助连杆的安装需求，在多连杆联动的机构里，这个位置可以安装阻尼器或者复位弹簧的连接端，让整套机构的动作过程更平缓，减少启停阶段的冲击。整个零件的外露棱边都做了C1倒角处理，既避免装配过程中划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入铰接缝隙造成衬套磨损。在实际选型应用的时候，需要注意核对铰接耳内孔的直径尺寸与所用销轴、

　　衬套的配合公差，通常采用H7/k6的过渡配合压装衬套，衬套内孔与销轴采用H8/f7的间隙配合，保证转动灵活的同时不会出现过大的旷量，底部安装面的粗糙度要求达到Ra1.6，保证安装后与机架面完全贴合，避免螺栓锁紧后零件出现倾斜，导致铰接耳的同轴度超差。这类支撑连接座相比焊接式的铰接支座，一体化结构的抗冲击性能更强，不存在焊缝开裂的风险，而且所有安装孔位、铰接孔位都可以一次装夹完成机加工，位置精度更容易保证，在批量应用的设备里能大幅降低装配调试的时间成本，日常维护时只需要定期检查衬套的磨损量，磨损超差后直接更换衬套即可，不需要整体更换支座，能有效降低设备的后期维护成本。在一些有防尘防水要求的应用场景里，还可以在铰接耳的外侧加装密封端盖，避免粉尘、切削液进入衬套摩擦面，进一步延长零件的使用寿命。
