带安装法兰的铰接式支撑座结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445637
  • 带安装法兰的铰接式支撑座结构设计

  在各类自动化输送线、工装夹具定位单元、小型连杆传动机构的搭建过程中,铰接支撑类零件是承担载荷传递、运动副约束的核心基础构件,本次呈现的支撑结构,正是针对需要同时实现平面固定与轴类零件铰接回转的工况开发的专用连接件。从实际应用场景来看,这类支撑件常被用在轻工包装设备的摆杆驱动端、输送线的侧挡调节铰接位、工装夹具的翻转支撑点,替代传统的分体式支座加轴套的组合安装方式,减少装配环节的累计误差,提升铰接点位的支撑刚性。

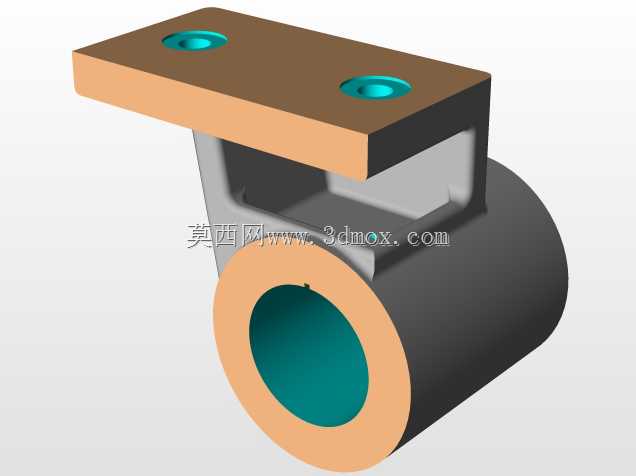

  从结构功能上拆分来看,该构件分为上部安装固定段与下部铰接承载段两个核心功能区。上部的安装板采用带沉孔的平板结构,两个同轴度控制在0.02mm以内的安装沉孔,可适配内六角圆柱头螺钉的沉头安装,安装后螺钉头完全没入板件表面,不会突出干涉周边的运动构件;安装板的下侧做了局部加厚的凸台结构,与下部的铰接筒体通过圆弧过渡连接,避免直角连接处的应力集中问题,在承受径向铰接载荷时,过渡区域的应力分布更均匀,不会出现长期交变载荷下的根部断裂问题。下部的铰接段采用筒体结构,内孔可直接穿装铰接销轴,内孔与销轴的配合公差推荐选用H7/g6的间隙配合,既保证销轴转动的灵活性,又不会因间隙过大产生铰接晃动;筒体的外圆与上端安装板的侧面设置了三角形的加强筋结构,筋板的厚度根据额定承载载荷做匹配设计,当支撑座承受垂直于铰接轴线的侧向载荷时,筋板可有效分担筒体与安装板连接位置的弯矩,避免筒体受载后发生偏斜。

  设计过程中,首先需要明确安装边界的约束条件:上部安装板的两个安装孔中心距,需要匹配所安装的设备型材或者安装基板的孔位标准,避免出现安装孔位错位无法装配的问题;安装板的厚度需要根据螺钉的公称直径做匹配,比如选用M6的安装螺钉时,板厚不低于8mm,保证螺纹啮合长度满足锁紧力要求,不会出现螺钉滑牙或者板件变形的问题。下部铰接筒体的内孔直径,需要根据所配套的铰接销轴直径确定,筒体的轴向长度需要比铰接摆杆的宽度大1-2mm,预留出装配间隙,避免摆杆转动时与筒体端面发生摩擦卡滞;筒体的外圆直径需要根据内孔直径和承载载荷做强度校核,当承受径向载荷超过500N时,筒体壁厚不低于内孔直径的1/5,保证受载时筒体不会发生圆度变形,影响销轴的转动灵活性。

  在实际选型应用时,需要注意该支撑座的受力方向限制:上部安装板的固定面需要完全贴合安装基准面,避免悬空安装导致安装板受载后发生翘曲;铰接销轴穿装后需要在筒体两端加装轴用挡圈或者限位套,限制销轴的轴向窜动,避免销轴从筒体内脱出引发机构故障。针对有耐磨需求的工况,还可以在筒体内孔压装铜合金轴套或者自润滑衬套,降低铰接转动时的磨损量,延长构件的使用寿命,压装衬套时需要注意衬套与内孔的过盈量控制在0.02-0.05mm之间,避免过盈量过大导致衬套内孔收缩变形,或者过盈量不足导致衬套随销轴转动脱出。

  从加工工艺性角度考虑,该构件适合采用型材焊接后整体机加工的方式制作,也可以采用熔模铸造一次性成型后再做关键尺寸的精加工;安装板的沉孔需要在安装板平面铣削完成后一次性加工成型,保证沉孔的端面与安装平面的平行度,避免螺钉锁紧后出现局部应力集中;铰接筒体的内孔加工需要以内孔轴线为基准,保证内孔圆柱度控制在0.015mm以内,同时保证内孔轴线与上部安装板平面的平行度误差不超过0.03mm/100mm,避免铰接后摆杆出现偏摆,影响整个传动机构的运动精度。在表面处理方面,普通工况下可做发黑处理提升防锈能力,在潮湿或者有腐蚀介质的工况下,可采用镀锌或者喷塑处理,提升构件的环境适应能力。
