铰接式传动连接支架结构设计

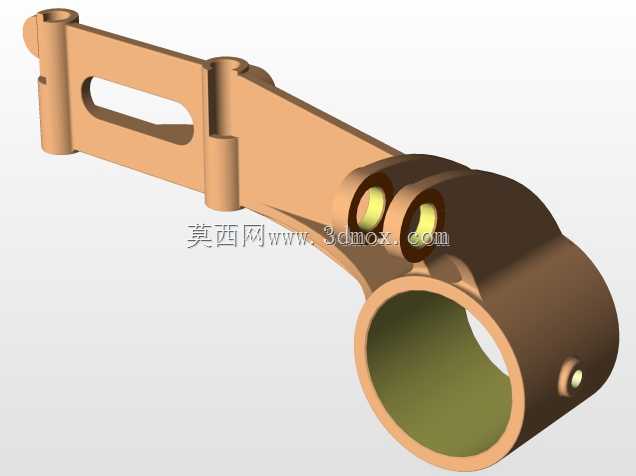

　　这类带铰接孔位的长臂支架，常应用在需要往复摆动传递动力的机械结构中，常见于轻工自动化生产线的摆臂机构、农用机械的操作联动结构、小型工程机械的执行端连接部位，核心作用是在两个存在相对摆动需求的部件之间建立刚性连接，同时通过预设的铰接点位约束运动轨迹，避免动力传递过程中出现卡滞或自由度冗余的问题。从结构细节来看，大直径的筒状安装端是整个支架的主固定位，内部的光滑通孔用于穿装固定转轴，孔壁预留的润滑槽可以存储润滑脂，长期往复摆动时能持续在转轴与孔壁之间形成油膜，降低铰接部位的磨损速率，筒壁侧面的小定位孔用于安装紧定螺钉，装配时可以锁定转轴的轴向位置，避免运转过程中转轴出现窜动，影响整个机构的运动精度。

　　长臂段的长条形镂空槽并非减重设计的随意处理，槽的两侧边做了等厚处理，一方面可以降低整个支架的整体重量，减少摆动过程中的惯性冲击，另一方面槽体可以作为走线或附属小零件的安装让位空间，避免支架摆动时与周边的管线、邻近构件发生运动干涉，长臂上分布的两个同轴铰接耳孔，用于连接驱动端的连杆或者执行端的附属构件，两个耳孔的同轴度公差控制在0.02mm以内，能保证穿装连接销后，铰接部位转动灵活无别劲的情况。端部的双叉铰接位做了加厚处理，因为这个位置是动力输入的直接受力点，工作过程中会承受周期性的交变载荷，加厚的耳板结构可以提升局部的抗剪切、抗弯曲强度，孔内镶嵌的衬套结构可以在磨损后单独更换，不需要整体替换整个支架，大幅降低后期的维护成本。

　　设计这类支架时，首先要根据整套机构的运动行程，确定长臂的有效长度以及各个铰接点位的相对位置，通过运动仿真反复校核摆动过程中各个点位的运动轨迹，确认不会和周边的固定构件、运动构件发生干涉，再根据传递的扭矩大小核算各个截面的结构强度，尤其是铰接孔周边、长臂与筒体连接的过渡位置，要做圆弧过渡处理，避免应力集中导致长期受载后出现开裂问题。安装边界方面，主筒体的外径尺寸需要匹配安装座的卡槽宽度，装配时筒体端面要和安装座的定位面完全贴合，保证转轴安装后与安装基准面垂直，长臂上的铰接孔位要和对应连接部件的孔位保持同轴，连接销穿装后要保证销与孔的配合间隙在合理范围，间隙过大会导致运动过程中出现冲击异响，间隙过小则会出现转动卡滞的问题。

　　实际选型应用时，要根据工作场景的载荷特性确认支架的材质，常规轻载场景可以选用铸铝合金材质降低整体重量，重载场景则需要选用铸钢或者高强度球墨铸铁材质，保证结构强度满足长期满负载运行的要求，铰接部位的衬套可以根据工况选择铜基衬套或者自润滑衬套，粉尘较多的工况优先选用带密封结构的铰接设计，避免粉尘进入铰接孔加剧磨损。
