剖视结构液压支撑缸体三维结构设计

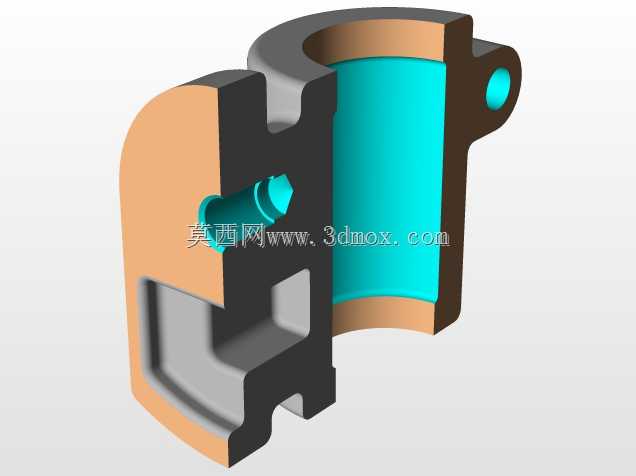

　　在液压工装夹具、小型液压执行单元的设计场景中，这类带侧装耳板的支撑缸体是承担负载定位、辅助支撑的核心承载零件，日常在生产线液压工装、非标自动化压紧工位里，它需要同时容纳活塞往复运动、承载径向与轴向的复合载荷，还要兼顾油路连通、外部安装固定的多重需求，很多刚接触液压元件设计的工程师容易只关注缸体内腔的尺寸精度，忽略安装耳板、侧通油路位置的应力集中问题，实际做结构校核的时候往往会在这些位置出现应力超限的情况。从这个剖视模型能看到，整个缸体采用阶梯式内腔设计，不同直径的内腔段分别对应活塞密封段、油腔容纳段、端部导向段的功能需求，内壁的台阶位置做了圆弧过渡处理，避免液压油反复加压泄压过程中台阶棱边出现应力疲劳，长期使用下出现缸体开裂的问题。

　　侧部伸出的安装耳板上预制了光孔安装位，这个孔的位置精度直接决定缸体安装后与配套活塞、端盖的同轴度，设计时耳板与缸筒主体的连接位置做了加厚的过渡圆角，避免安装锁紧时耳板根部出现断裂，同时耳板的厚度尺寸经过载荷校核，能够承受缸体额定工作压力下产生的倾覆力矩，不会因为侧向负载出现安装变形。侧部斜向打通的油道直接连通缸体的工作油腔，油道的内壁做了光滑过渡处理，没有直角转折的位置，能够减少液压油流动过程中的压力损失，同时油道与缸体内腔的相贯位置做了倒角处理，避免安装密封件时被棱边划伤，造成液压油泄漏的问题。缸体外部的阶梯轮廓不是随意设计的，不同直径的外圆段分别对应端盖配合位、密封件安装位、外部避让位，其中端盖配合段的外径公差按照h7精度设计，

　　保证与端盖的配合间隙控制在合理范围，既不会因为间隙过大出现密封失效，也不会因为间隙过小造成装配困难。端部的内凹台阶结构是用来放置活塞回程缓冲垫的，当活塞运行到行程终点时，缓冲垫能够吸收活塞的冲击动能，避免活塞直接撞击缸体端面造成零件损伤，同时这个台阶的深度尺寸经过计算，能够保证缓冲垫压缩量在合理范围，不会出现缓冲失效或者活塞行程不足的问题。从安装边界来看，这个缸体的轴向安装尺寸需要预留端盖装配、油管接头连接的操作空间，径向方向因为侧部有安装耳板和油道接口，需要预留至少两倍耳板厚度的操作空间用于安装锁紧螺栓，油道接口位置需要预留标准管接头的拧入空间，避免和周边的工装结构出现干涉。很多工程师在做这类缸体的三维建模时，

　　容易忽略油道相贯位置的工艺性，实际加工的时候斜油道与主内腔的相贯处如果没有做工艺倒角，不仅安装密封件容易划伤，高压油长期冲刷也容易在相贯棱边位置出现气蚀，慢慢造成缸体渗漏。另外缸体的外壁厚度不是均匀设计的，油腔位置的壁厚按照额定工作压力的1.5倍安全系数做了加厚处理，而靠近端部导向段的位置因为不直接承受高压油的压力，壁厚可以适当减薄，在保证结构强度的前提下控制零件的整体重量，减少材料成本。安装耳板上的光孔位置做了锪平处理，保证螺栓安装时端面能够完全贴合，不会因为安装面不平整造成螺栓锁紧后缸体出现偏斜，进而导致活塞运行时出现卡滞、密封件偏磨的问题。从实际使用场景来看，这类支撑缸通常用在焊接工装、机加工夹具的辅助支撑位置，当工件定位完成后，缸体通入压力油推动活塞伸出，顶紧工件的薄弱部位，避免加工或者焊接过程中工件出现振动变形，这就要求缸体本身有足够的刚性，在活塞伸出承受最大支撑力的时候，缸体本身的变形量控制在0.02mm以内，才能保证支撑精度满足加工要求。模型里展示的内部空腔结构，还预留了密封件的安装槽位，槽位的宽度和深度按照对应的密封圈标准设计，能够容纳O型圈和挡圈，保证高压状态下密封件不会被挤入配合间隙，造成密封失效。
