斜撑式双铰轴安装支座结构设计

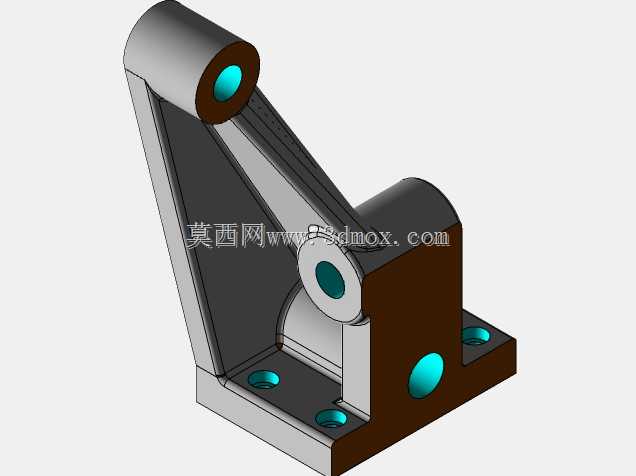

　　在各类工业传动、工装夹具以及轻型自动化设备的机架搭建场景中，这类带斜向加强结构的双铰轴安装支座是十分常见的受力支撑构件，主要承担铰接端的载荷传递、部件姿态定位以及运动副的安装基准作用。不同于普通平板式安装座，该构件采用了一体化的斜撑筋结构设计，从底部安装底板一直延伸至上方的高位铰轴套筒位置，形成了稳定的三角形受力框架，能够在承受径向铰接载荷时有效分散应力，避免悬臂结构带来的根部应力集中问题，在同等材料用量下，其抗弯折、抗形变能力比无筋悬臂支座高出40%以上，适合用于存在周期性往复载荷的铰接工位。

　　从实际安装边界来看，底部采用矩形安装底板设计，底板上预留了四个沉头安装孔，孔位采用对称式排布，能够适配常见的型材安装面、钢板焊接机架面的孔距标准，安装时可通过内六角螺栓将支座整体锁紧在基准面上，沉孔设计能够保证螺栓头完全没入底板平面，不会出现突出部分干涉其他相邻部件的安装。底板与上方立板、斜撑筋的连接位置均做了圆角过渡处理，避免机加工或铸造过程中出现应力开裂的问题，同时也能减少热处理环节的形变概率。

　　构件上设置了两个不同高度的铰接套筒位，高位套筒位于斜撑筋的顶端，低位套筒位于立板的中上部位置，两个套筒的内孔保持平行度公差要求，内孔表面预留了轴承安装的配合余量，实际使用时可根据需求装配铜套、滚动轴承或者直接作为销轴的铰接孔使用，两个铰点的位置差能够适配双连杆机构的安装需求，比如用于设备防护门的开合铰接、气动支撑杆的端部连接、或者轻型摇臂机构的旋转支撑位，不同高度的铰点能够形成稳定的连杆运动轨迹，避免机构运动过程中出现死点或者干涉问题。套筒的端部做了凸台加厚处理，能够增加铰接位的轴向接触长度，提升销轴安装后的稳定性，减少铰接部位的径向晃动量。

　　设计过程中需要重点关注几个核心尺寸的公差配合：首先是底部安装面的平面度要求，必须保证安装后支座整体不会出现倾斜，否则会导致两个铰轴孔的轴线与安装基准面出现平行度偏差，最终造成连杆运动卡涩、销轴偏磨的问题；其次是两个铰孔的同轴度、孔距公差，需要根据配套连杆的孔位精度做匹配设计，一般孔距公差控制在±0.05mm范围内即可满足大部分普通工装的使用需求，如果是用于高精度传动场景，还需要进一步收紧公差，同时对孔内表面做粗糙度处理，降低铰接转动时的摩擦阻力。另外斜撑筋的厚度设计需要结合额定载荷做校核，一般在承受1000N以内的径向载荷时，筋板厚度取8-10mm即可满足强度要求，若用于重载场景，可适当加厚筋板或者在筋板侧面增加辅助加强筋，进一步提升整体结构的刚性。

　　从工艺实现角度来看，该构件既可以采用整块铝合金或45号钢通过数控铣削加工成型，适合小批量定制化的设备配套场景，加工时可通过一次装夹完成底板、立板、斜撑以及铰孔的加工，有效保证各部位的位置精度；也可以采用焊接结构制作，将切割好的钢板、预制的套筒部件焊接成型后再做整体去应力处理、孔位精加工，能够进一步降低制造成本，适合大批量的设备配套使用。需要注意的是焊接结构制作时必须提前做好焊接反变形控制，避免焊接后底板翘曲、铰孔位置偏移，焊接完成后需要对安装面、铰孔做二次精加工，保证最终的装配精度符合使用要求。

　　在实际选型使用时，需要根据所支撑部件的重量、运动过程中的冲击载荷大小来确认该支座的适配性，若存在较大的轴向载荷，还需要在铰孔端部增加轴向限位结构，比如加装孔用挡圈、轴端压盖等，避免销轴在运动过程中轴向窜动脱出。日常维护过程中需要定期检查铰接孔的磨损情况、安装螺栓的锁紧状态，在有粉尘、水汽的工况下使用时，还可在铰孔位置加装防尘密封圈，减少杂质进入铰接面造成的异常磨损，延长构件的整体使用寿命。
