帕利尔倒酒无翅片多铰接连接构件

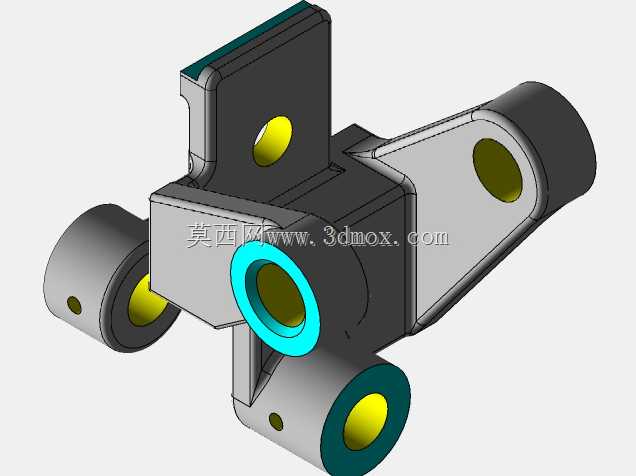

　　该构件属于多铰接点连接类支撑传动零件，主要应用于酒水灌装生产线的倒酒工位执行机构末端，作为执行臂与夹瓶组件之间的核心连接载体，承担动力传递、姿态调整与载荷承载的多重作用。在酒水灌装的实际作业场景中，倒酒工序需要将夹持的酒瓶完成定角度翻转、精准对位的动作，整个过程中构件需要承受夹瓶组件的自重、酒瓶满载时的偏转载荷，同时还要适配执行臂往复摆动带来的交变应力，因此其结构设计完全围绕铰接稳定性、载荷分布合理性展开。从结构布局来看，构件共设置四处铰接安装位，分别对应不同的连接需求：主体中部的大尺寸带衬套铰接孔为核心旋转支点，孔内预留的衬套安装台阶可镶嵌自润滑铜套，降低长期往复旋转带来的磨损，该孔的轴线与其余三处铰接孔的轴线存在固定空间夹角，

　　确保翻转动作过程中各连接部件不会出现运动干涉。构件上部的立式安装板带有单处铰接孔，用于连接驱动端的摆臂连杆，板面做了加厚处理以承受驱动端传递的推拉力，板边缘设置的限位凸台可在摆臂摆动到极限角度时形成硬限位，避免机构过位造成瓶体磕碰。构件侧部延伸出的两处同轴铰接耳板，分别用于连接夹瓶组件的上下固定端，耳板上的铰接孔与核心支点孔的中心距经过严格核算，匹配倒酒动作所需的翻转半径，确保酒瓶翻转后瓶口能够精准对准灌装头或者沥水工位，不会出现洒漏、对位偏差的问题。构件下部的铰接耳板用于连接辅助支撑连杆，在翻转过程中分担夹瓶端的偏载力矩，避免核心支点因长期单侧受力出现磨损不均、铰接间隙过大的问题。从设计思路上，

　　该构件采用了空间异形的一体化铸造成型基础结构，在应力集中的铰接孔周边做了环形加厚凸台，各连接臂之间设置了过渡圆角与加强筋，在不额外增加整体重量的前提下提升结构刚性，避免往复动作过程中构件出现形变导致的动作精度下降。所有铰接孔的端面都预留了挡圈安装槽，可配套轴用挡圈对铰接轴进行轴向限位，防止设备高速运行过程中铰接轴窜动脱落。安装边界方面，核心铰接孔的配合公差选取H7级，适配常用的标准铰接轴尺寸，各耳板的外侧间距与内侧开档尺寸严格匹配配套连杆、夹瓶座的安装宽度，不需要额外加装调整垫片即可完成装配；构件整体的外轮廓在运动过程中的最大回转半径经过校核，在相邻工位间距满足灌装线常规布局要求的前提下，不会与周边的护栏、输送线体、

　　其他执行构件发生碰撞。实际应用中，该构件的铰接点布局能够让倒酒动作的翻转过程更平顺，启动与停止阶段的冲击更小，既可以降低驱动端的负载扭矩需求，也能减少瓶内液体晃动带来的洒漏问题，适配白酒、葡萄酒、瓶装饮料等多种瓶装产品的倒酒、沥水、翻转工位使用，在中高速灌装线上能够长期保持稳定的动作精度，减少因构件磨损、形变带来的停机调整时间。
