弯臂式导向支撑轴承座结构设计

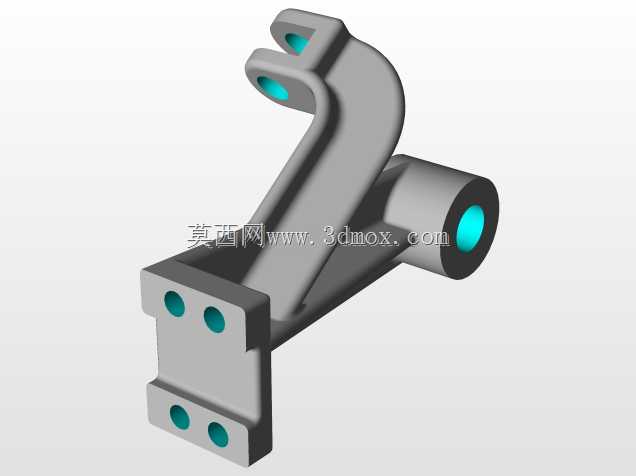

　　该导向支撑结构主要应用于需要实现轴类部件回转支撑同时兼顾侧向安装定位的工业设备场景，常见于自动化生产线的传动导向单元、专用机床的辅助支撑工位、物流输送设备的张紧轮安装位，以及部分轻工机械的摆臂铰接点位，核心作用是为回转类零件提供稳定的径向支撑，同时通过一体化的弯臂结构传递侧向载荷，避免额外设置转接支架带来的装配累积误差。从功能特性来看，该结构集成了轴承安装位与设备安装基面两大功能模块，端部的筒状结构为标准轴承安装腔，内壁加工精度满足滚动轴承的过盈配合要求，腔体内孔的同轴度公差控制在0.02mm以内，可适配常规深沟球轴承或带座外球面轴承的安装需求，轴承装入后可支撑直径匹配的光轴完成回转动作，孔端预留的挡圈槽可用于安装孔用弹性挡圈，

　　实现轴承的轴向定位，防止轴系运转过程中轴承出现轴向窜动。弯臂部分采用变截面圆弧过渡设计，从端部轴承座位置向安装基座方向逐步加厚，在保证整体结构刚度的前提下尽可能降低结构自重，避免应力集中问题，圆弧过渡的曲率半径经过载荷校核，在承受额定径向载荷时，过渡位置的最大应力低于材料屈服强度的60%，满足长期交变载荷下的使用要求。底部的安装基座设置了两组共四个安装孔，孔位分布采用对称布局，上下两排安装孔的孔距经过匹配设计，可直接通过螺栓固定在设备的型材安装面或者钢板焊接基座上，安装孔为沉孔设计，螺栓装入后头部不会突出基座表面，避免与周边运动部件产生干涉。设计过程中优先考虑了装配工艺性，所有安装孔的轴线均与对应安装基面保持垂直，

　　轴承安装腔的端面与基座安装面的平行度公差满足装配要求，加工时可一次装夹完成主要配合面的切削加工，减少二次装夹带来的形位公差误差。外形尺寸方面，轴承安装腔的轴向长度根据常用轴承的宽度系列设定，可适配宽度系列为02或03的标准轴承，弯臂的悬伸长度经过优化，在满足安装空间要求的前提下尽可能缩短力臂长度，降低支撑位置的弯矩载荷，基座部分的整体轮廓尺寸适配常用的80系列、100系列工业铝型材安装孔距，也可直接焊接在钢制设备机架上，安装边界预留了足够的扳手操作空间，紧固安装螺栓时不需要额外拆卸周边部件，日常维护过程中可直接完成轴承的更换与紧固件的复紧作业。结构的壁厚设计兼顾了铸造与3D打印两种加工工艺的要求，最小壁厚不小于3mm，

　　铸造拔模斜度设置为1:50，若采用金属3D打印加工可适当减小壁厚至2.5mm，所有棱边均设置了R0.5的工艺圆角，避免加工过程中出现锐边割手的问题，同时减少热处理过程中的应力集中开裂风险。在实际使用场景中，该结构可承受的径向载荷根据所选材料不同存在差异，采用HT200灰铸铁铸造时可承受最大5kN的径向载荷，采用45号钢焊接加工时额定载荷可提升至12kN，能够满足大部分中低速传动场景的支撑需求，结构本身不需要额外添加润滑通道，配套轴承的润滑可通过轴承自带的注油嘴完成，维护成本较低。
