带键槽直齿链轮传动零件结构设计

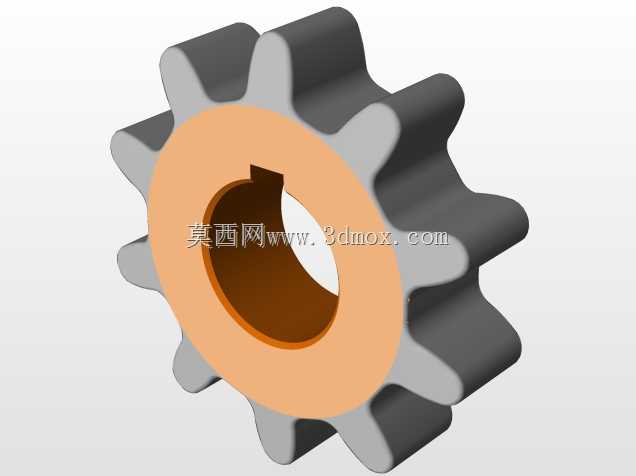

　　在各类链式输送、动力传递的工业场景中，链轮是直接决定传动稳定性与使用寿命的核心啮合零件，本次设计的带键槽直齿链轮，主要适配短节距精密滚子链的传动需求，可广泛应用于轻工输送线、小型农机传动单元、机床辅助送料机构、自动化仓储分拣设备的动力传输环节。不同于常规光孔链轮，本次设计的内孔采用单键槽结构，安装时可通过平键与传动轴形成周向固定，彻底避免链轮在大扭矩传递过程中出现与轴的相对转动，保障传动过程的扭矩传递效率，减少打滑失效的风险。从设计思路层面，首先要匹配对应链条的节距、滚子外径参数来确定齿形轮廓，齿槽的圆弧半径经过反复校核，既要保证链条滚子能顺畅啮入啮出，减少啮合冲击，又要避免齿槽间隙过大导致传动过程中链条晃动、跳齿的问题。

　　齿顶部分采用过渡圆弧设计，不会出现尖锐棱边，既可以降低啮合过程中与链板的剐蹭磨损，也能在装配时引导链条快速挂入齿位，减少现场安装的调试难度。链轮的轮体采用辐板式简化结构，在保证整体结构强度的前提下尽可能减少冗余材料，降低零件自身转动惯量，在频繁启停的传动工况下，能有效减小传动轴的启动负载，降低配套驱动电机的瞬时扭矩冲击。内孔与键槽的尺寸公差按照过渡配合设计，既可以保证装配时能顺利压装到对应直径的传动轴上，又不会因为配合间隙过大导致运行过程中出现偏心振动，键槽的对称度公差严格控制在合理范围内，避免装配后平键受力不均出现局部压溃的问题。从安装边界来看，链轮的轴向定位依靠轴肩与轴端挡圈实现，设计时预留了对应挡圈的安装槽位，

　　轮体的轴向厚度经过计算，完全覆盖配套链条的内节内宽，保证链条在运行过程中不会出现轴向脱链的情况，同时齿面的有效啮合宽度留有足够余量，即使链条在运行中出现小幅轴向窜动，也能保持稳定的啮合状态。在实际工况适配中，这类链轮常应用在中低速、中等负载的传动场景，比如包装生产线的物料输送链驱动、小型输送辊道的动力传递、农用机械的喂入机构传动，设计时充分考虑了常规工况下的受力情况，齿根部分做了圆弧过渡强化，避免长期受交变载荷作用出现齿根断裂的问题。不同于齿轮传动需要严格的中心距精度要求，链轮与链条的传动对中心距的适配范围更宽，本次设计的齿形参数也适配一定范围内的中心距安装误差，降低现场安装调试的精度要求，更适合工业现场的快速装配与维护更换。

　　在建模过程中，齿形的生成严格遵循链传动的啮合原理，每个齿的分度圆位置、齿沟圆弧、工作段直线、齿顶圆弧都按照对应链条的参数精准绘制，保证加工后齿形与链条的啮合接触面积足够，减少局部应力集中导致的齿面过早磨损。内孔与键槽的位置做了同轴度约束，保证链轮安装到轴上后，齿顶圆的径向跳动量控制在允许范围内，避免运行过程中出现链条忽松忽紧的情况，延长链条与链轮的整体使用寿命。轮体的端面没有多余的凸台结构，既方便采用棒料直接加工成型，减少加工工序，也能在做表面硬化处理时保证各个面的处理层厚度均匀，提升零件的耐磨性能。在实际设备维护中，这类标准化的链轮结构通用性较强，只要对应链条参数与轴径、键槽尺寸匹配，就可以直接替换使用，不需要对原有设备的安装结构做改动，降低设备运维的配件储备成本。设计时也考虑了润滑脂的留存空间，齿槽的轮廓不会在啮合时把润滑脂完全挤出，能在齿面与滚子接触位置保留一定的润滑介质，减少干摩擦导致的磨损，延长维护保养的周期。
