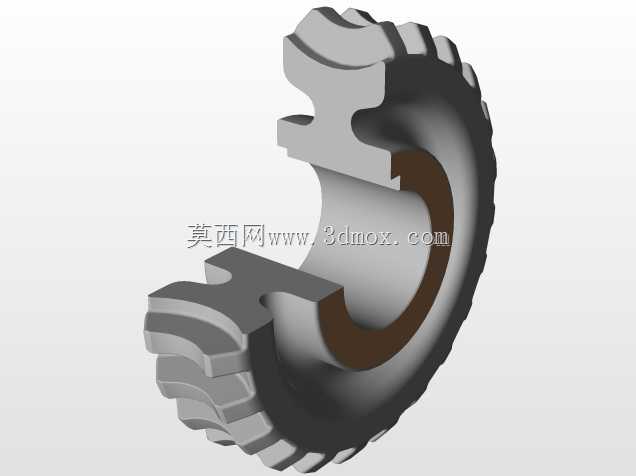

EDFV系列蜗轮1711C传动结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:445665
  • EDFV系列蜗轮1711C传动结构设计

  在重载低速传动的工况场景里,蜗轮蜗杆副始终是实现大传动比、交错轴动力传递的核心部件,这款EDFV系列蜗轮1711C的结构设计,完全围绕配套蜗杆的啮合特性、安装腔体的边界约束展开,没有多余的装饰性结构,每一处几何特征都服务于传动效率、承载能力与装配适配性的平衡。从实际应用场景来看,这类蜗轮常配套用于输送设备的减速单元、小型工装的进给传动机构、轻工机械的动力输出端,这类场景普遍存在输入转速偏高、输出端需要大扭矩、安装空间紧凑的特点,同时要求传动过程具备反向自锁特性,避免停机后负载端倒转引发安全隐患,这也是蜗轮蜗杆传动相比平行轴齿轮传动的核心优势。

  从结构设计思路上看,这款蜗轮采用了剖分式的齿圈与轮毂组合结构?不对,从截面特征能看到,齿部采用了符合渐开线蜗杆啮合的弧面齿形,齿向的曲率完全匹配对应蜗杆的导程角,啮合接触区沿齿高方向分布均匀,避免了局部应力集中导致的齿面过早磨损。轮毂部分的内孔设计为直孔配合结构,预留了键槽安装位置,能够通过平键实现与输出轴的周向固定,传递额定扭矩时不会出现周向打滑。齿圈与轮毂的结合面采用了过盈配合加定位台阶的设计,台阶的轴向定位面能够承受传动过程中产生的轴向分力,避免齿圈在长期交变载荷下出现轴向窜动,影响啮合精度。

  外形尺寸与安装边界方面,这款蜗轮的齿顶圆直径严格匹配配套减速箱的内腔避让尺寸,安装时齿顶与箱体内壁的间隙控制在合理范围,既不会因为间隙过小导致运转时刮碰箱壁,也不会因为间隙过大造成箱体空间浪费。轮毂的轴向长度适配输出轴的支撑跨距,两端面与轴承内圈的定位端面贴合,装配时不需要额外加装调整垫片即可实现轴向定位,减少了装配工序的复杂度。齿部的倒角设计充分考虑了装配时的啮合导入,安装时不需要反复盘车调整啮合位置,即可让蜗杆与蜗轮顺利进入啮合状态,降低了现场装配的难度。

  从功能特性来看,这款蜗轮的齿面修形专门针对低速重载工况做了优化,啮合入口处做了微量的修缘处理,能够抵消蜗杆轴受载变形带来的啮合偏移,避免啮入冲击产生的振动与噪音。齿根的圆角过渡经过精确计算,在保证齿根抗弯强度的前提下,尽可能增大了齿根的过渡圆弧半径,降低了齿根处的应力集中系数,在承受冲击载荷时不容易出现断齿失效。轮毂内孔的粗糙度与形位公差严格按照传动件的配合要求设计,与输出轴的配合采用基孔制过渡配合,既保证了装配时的同轴度要求,也方便后期维护时的拆卸更换,不会因为长期运行出现锈蚀抱死的情况。

  在实际选型适配时,需要注意这款蜗轮的中心高、传动比参数必须与配套的EDFV系列蜗杆完全匹配,不能随意搭配其他导程角的蜗杆,否则会出现啮合接触区偏移、传动效率骤降、齿面磨损加快的问题。安装时要保证蜗轮与蜗杆的轴线交错角为90度,轴线的中心距误差控制在允许的公差范围内,否则会导致齿面接触不良,局部载荷过大缩短零件使用寿命。润滑方面,这类蜗轮通常采用油浴润滑方式,箱体内的润滑油液位要没过蜗轮的最低齿位,保证啮合区能够得到充分的润滑,降低齿面的摩擦系数,提升传动效率与零件使用寿命。另外,蜗轮的材质搭配通常采用齿圈铜合金、轮毂铸铁或钢件的组合,既保证了齿面的减摩耐磨特性,也控制了零件的整体成本,避免全铜材质带来的成本过高问题,这也是这类蜗轮结构设计时兼顾性能与成本的典型思路。

  从三维建模的角度来看,这款蜗轮的建模过程需要重点关注齿面的精确生成,不能采用近似的圆弧代替渐开线齿形,否则会导致实际加工出来的零件啮合精度不足,运行时出现卡顿、噪音过大的问题。建模时需要先根据蜗杆的参数推导蜗轮的齿面方程,通过扫掠或者布尔运算的方式生成精确的齿形,同时要注意齿向的曲率与蜗杆的包络特性完全匹配,保证啮合时的接触线长度符合设计要求。装配验证时需要做干涉检查,确认蜗轮在整个运转周期内与箱体内壁、轴承端盖、蜗杆等相邻零件都不存在干涉,同时要模拟实际受载情况下的变形量,预留足够的变形避让间隙,避免负载运行时出现零件刮碰。
