扇形带轮毂正齿轮传动零件结构

项目分类:齿轮 发布时间:2021-12-10 ID:445672
  • 扇形带轮毂正齿轮传动零件结构

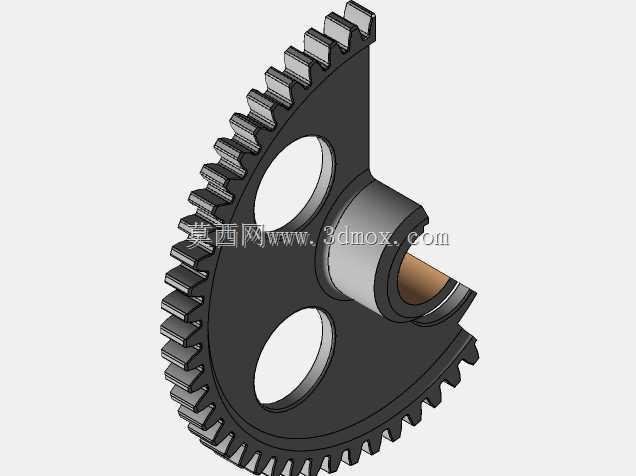

  这款扇形结构的正齿轮,并非传统整周传动的全齿齿轮,其设计初衷是适配需要间歇传动、限定转角范围的机械工位,常见于轻工包装设备的工位切换机构、小型专用机床的分度摆转结构、纺织机械的摆臂驱动单元中,这类场景不需要齿轮做整周连续回转,仅需要在固定角度范围内完成扭矩传递与动作驱动,采用扇形结构能够大幅降低零件自身重量,减少无效轮齿带来的加工成本与转动惯量,提升机构响应速度。从结构细节来看,轮齿部分采用标准渐开线齿形设计,齿向为直齿,加工时可采用滚齿或者插齿工艺完成齿形加工,齿部参数匹配常规模数的啮合配对齿轮,能够保证啮合过程中传动平稳,冲击载荷小,适合中低速、中等扭矩的摆转传动场景。齿轮主体的辐板部分开设了两个对称的圆形减重孔,

  这两个孔并非随意开设,其位置经过动平衡校核,在扇形非整周结构的前提下,尽可能让齿轮摆转过程中质心靠近回转中心,减少摆转时的偏载力矩,降低支撑轴的径向载荷,同时减重孔也可作为装配时的工艺吊装孔,方便零件转运与装配对位。中心的轮毂部分做了加长设计,轮毂内孔为装配基准面,用于和传动轴配合,加长的轮毂长度能够提升齿轮与轴的配合接触面积,保证传动时的同轴度,避免摆转过程中齿轮出现偏摆导致轮齿偏载磨损,轮毂端面可加装紧定螺钉或者键槽结构,实现与轴的周向固定,传递额定扭矩。设计这类扇形齿轮时,首先要明确设备所需的摆转角度,在实际需求转角的基础上,两端各预留2-3个齿的安全余量,避免机构加工装配误差导致传动到位时轮齿脱啮,

  同时要核算轮齿的接触强度与弯曲强度,因为扇形齿轮在启停换向时会承受一定的冲击载荷,齿根部分需要做适当的圆角过渡,减少应力集中。安装边界方面,齿轮的最大外圆尺寸由齿顶圆直径决定,装配时需要保证配对齿轮的中心距与设计值偏差在允许公差范围内,辐板上的减重孔不能与周边的机架、护罩等固定部件发生运动干涉,轮毂的轴向长度要匹配安装位的轴段长度,保证齿轮装配后轴向定位可靠,不会出现轴向窜动。在实际设备运行中,这类扇形齿轮的润滑方式多采用脂润滑,因为其摆转角度有限,不需要复杂的油浴润滑结构,定期在齿面涂抹润滑脂即可满足使用需求,日常维护时需要重点检查齿面磨损情况,以及轮毂与轴的配合是否出现松动,因为摆转传动的反复启停容易导致固定件出现疲劳松动。

  不同于整周正齿轮的通用化设计,这类扇形齿轮多为特定工位的定制化零件,设计时需要结合实际安装空间调整辐板形状、轮毂长度以及齿段的覆盖角度,在保证强度的前提下尽可能压缩零件的占用空间,给周边其他部件留出足够的布置余量,两个减重孔的大小也需要根据辐板的强度要求调整,不能为了过度减重导致辐板在传递扭矩时出现变形,影响轮齿的啮合精度。
