EDFV系列安全阀阀体铸件结构设计

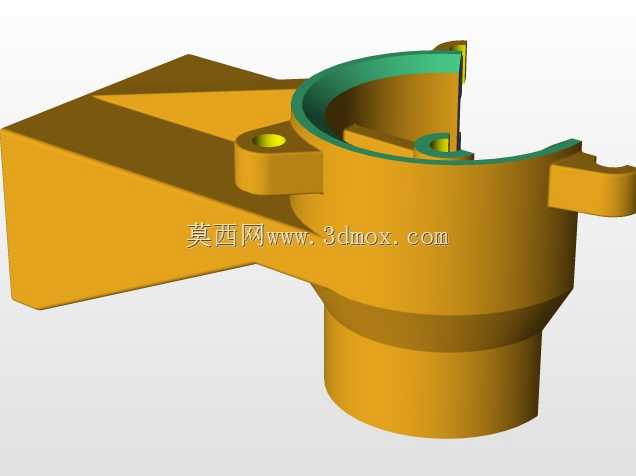

　　这款阀体是弹簧直接载荷式安全阀的核心承压壳体，在石油化工输送管线、工业锅炉蒸汽系统、压缩空气管网、压力容器配套场景中承担介质导流、阀芯组件承载、密封边界维持的核心作用，所有过流面的结构形态直接决定安全阀的排放稳定性、回座密封性以及长期运行的抗疲劳寿命。从结构设计逻辑来看，阀体采用侧进底出的角式流道布局，这种布局并非随意选择：当系统压力超过设定值时，介质从侧方水平入口进入阀腔，推动阀芯抬升后沿垂直向下的出口段泄放，流道转向处做了大圆弧过渡处理，避免高速泄放时产生紊流啸叫与局部冲蚀，同时能降低介质流动阻力，保证额定排量系数满足工况要求。阀体顶部的环形法兰边是阀盖安装的定位基准，法兰上预留的凸耳螺栓孔采用非对称分布设计，

　　可实现装配时的防错定位，避免现场安装时阀盖方向装反导致弹簧座偏磨；法兰内侧的环形密封槽深度与宽度经过公差匹配，可适配金属缠绕垫片或柔性石墨垫片，在PN16-PN40的常规压力等级下实现无外漏密封。侧方入口的连接端采用加厚管壁设计，因为入口段直接对接压力系统，是承受水锤冲击、压力波动的核心受力部位，管壁厚度比出口段厚20%左右，可抵消长期交变载荷下的应力集中；入口与主腔体衔接处做了渐变扩径处理，让介质进入阀腔时流速平缓降低，减少对阀芯密封面的直接冲刷。底部出口段的圆柱面是外接泄放管路的配合面，外圆尺寸公差控制在h7级别，可直接套接对应通径的排放管道，外壁预留的环形槽可安装O型圈实现快装连接，也可根据现场需求加工外螺纹适配不同管路标准。

　　从安装边界来看，阀体侧方的方形安装座是现场固定的核心受力点，安装座上的通孔可穿装螺栓将阀体固定在设备支架或管廊支座上，避免泄放时的反冲力导致阀体振动移位；安装座与主腔体之间设置了三角形加强筋，筋板厚度根据通径大小匹配，既不会因为筋板过厚导致铸件产生缩孔缺陷，也能保证足够的结构刚性，承受泄放时最大1.5倍整定压力的反作用力。建模过程中充分考虑了铸造工艺的可行性：所有转角处都设置了R3-R5的铸造圆角，避免直角处产生应力开裂与铸造冷隔；不同壁厚的衔接处采用1:3的斜率过渡，防止铸件冷却时因壁厚差过大产生缩松缺陷；顶部法兰端面、入口密封面、出口配合面都预留了2-3mm的机加工余量，后续可通过车削、

　　铣削加工达到装配要求的尺寸精度与表面粗糙度。在实际工况适配中，这种角式阀体相比直通式安全阀阀体更适合安装在空间受限的管路转角处，不需要额外配置弯头就能实现介质转向泄放，能减少管路连接件数量、降低系统泄漏点；阀腔内部的导流结构经过流场仿真优化，泄放时介质不会直接冲击阀体内壁的薄弱部位，长期运行后内壁冲蚀量比普通直角流道阀体低40%左右，可有效延长阀体的更换周期。需要注意的是，阀体的流道通径尺寸与安全阀的公称通径严格匹配，入口通径不小于阀座通径，避免出现截流导致排量不足；出口通径比入口通径大一个规格，保证泄放时背压不会过高影响安全阀的正常开启。
