带减重孔端面啮合直齿伞形传动件

项目分类:齿轮 发布时间:2021-12-10 ID:445703
  • 带减重孔端面啮合直齿伞形传动件

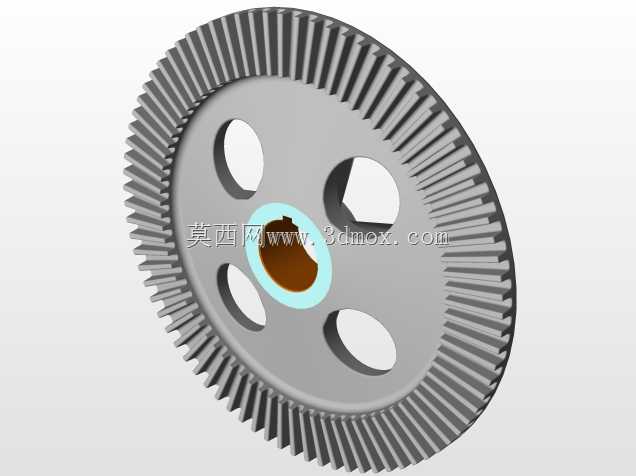

  这类端面啮合的伞形传动件,常被用在两相交轴需要换向传递扭矩的工况里,常见于小型农机的转向传动机构、轻工包装设备的间歇进给单元、台式机床的进给换向模组中,区别于常规弧齿锥齿轮,直齿结构的伞形件加工门槛更低,装配调整的容错空间更大,适合中低速、载荷平稳的传动场景。从结构上看,轮体采用了盘式大直径设计,中心设置带键槽的安装轴孔,轴孔外围做了一圈加厚的轮毂凸台,用来提升轴孔配合面的接触强度,避免长期传递扭矩时出现轴孔开裂、键槽压溃的问题。轮辐位置均匀开设了四个异形减重孔,这类开孔并非随意设置,孔位的分布完全贴合轮体的应力传递路径,在保证轮辐整体抗弯、抗扭刚度的前提下,尽可能削减了轮体的自身重量,降低传动过程中的转动惯量,

  让设备启停阶段的传动冲击更小,同时也能减少加工环节的材料消耗,降低零件的生产制造成本。轮齿部分采用直齿端面齿形设计,齿向沿轮盘径向均匀分布,齿形参数经过啮合校验,保证配对传动时的重合度处于合理区间,既不会因为重合度过小导致传动冲击、噪音过大,也不会因为重合度过高带来加工精度要求陡增、装配难度上升的问题。设计过程中首先要确定的是安装边界尺寸:中心轴孔的直径需要匹配对应传动轴的直径公差,键槽的尺寸符合传动轴的平键安装标准,保证扭矩传递时键的两侧面受力均匀,不会出现偏载;轮盘的外径尺寸需要匹配安装腔体内的空间余量,保证轮体转动时不会和周边的机架、护罩等零部件发生运动干涉;轮体的轴向厚度要结合安装位置的轴向间隙确定,

  保证装配后不会出现轴向窜动超标的问题。实际选型应用时,需要注意这类直齿伞形件的传动比匹配,根据输入轴的转速、输出端需要的扭矩和转速,确定对应的齿数参数,同时要验算轮齿的接触强度和弯曲强度,确保在额定载荷下长期运行不会出现齿面点蚀、断齿的失效问题。装配环节要重点调整两配对齿轮的轴交角和安装距,保证轮齿的啮合接触斑点处于齿面的中间位置,避免出现偏载导致的局部齿面过度磨损。和普通圆柱齿轮相比,这类伞形传动件可以直接实现相交轴的动力换向,不需要额外增加中间传动轮组,能够有效压缩传动机构的整体体积,让设备的结构更加紧凑。在一些对传动空间要求严苛的小型设备里,这类结构的传动件往往是更优的选择,比如手持电动工具的换向传动结构、

  小型自动化设备的转角动力传输单元,都能看到这类盘式伞齿轮的应用。轮体的减重孔除了减重的作用外,在一些开式传动的场景里,还可以起到一定的散热作用,转动过程中气流可以通过开孔带走轮齿啮合产生的部分热量,避免齿面温度过高导致润滑失效,同时也能方便装配时的吊装、对位操作,降低现场装配的操作难度。设计建模时需要重点注意齿形的准确生成,要保证每个轮齿的齿厚、齿高参数一致,齿向的径向角度偏差控制在公差范围内,否则实际啮合时会出现卡滞、传动不顺畅的问题,轮毂部分的过渡圆角要做合理设置,避免轮毂和轮辐连接位置出现应力集中,在交变载荷作用下产生疲劳裂纹。
