滑动门导轨锁止联动组件结构设计

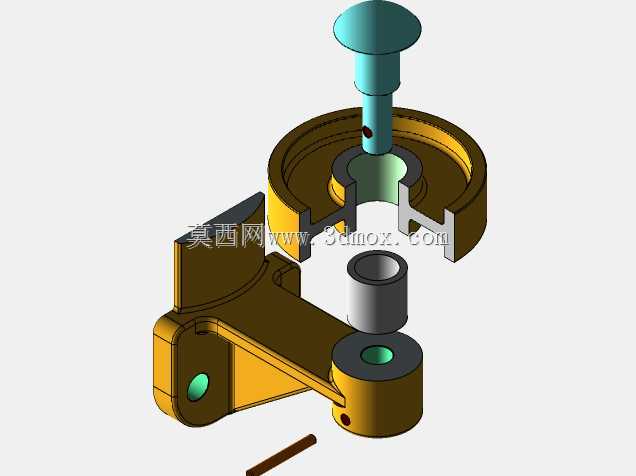

　　在商用展柜、工业设备防护舱、特种柜体的平移门结构设计中，这类带锁止功能的滑动导轨组件是决定门体运行可靠性与闭合安全性的核心部件，不同于普通直线导向导轨仅承担承重与导向作用，这套集成了按压式锁销、联动摆臂、导向基座的组合构件，需要同时满足滑动过程低阻尼、闭合位置精准锁止、误触防脱三个核心工程需求。从结构拆解来看，组件的核心基座采用一体化压铸成型的带悬臂结构，悬臂端预留的铰接孔用于和门体侧的驱动摆臂连接，基座主体的环形导向槽直接卡入门体配套的圆柱导轨段，滑动过程中环形槽的内圆弧面与导轨外圆面保持面接触，相比点接触的滚珠导向结构，这种面接触导向的抗侧向冲击能力更强，适合设备检修门、重型防护门这类存在意外侧向碰撞风险的使用场景。

　　顶部的T型按压销是整套机构的操作触发端，销柱中段设计的环形卡槽与基座内部的弹性卡爪配合，当门体滑动到闭合位置时，销柱在弹簧作用下自动卡入门框对应的定位孔内，完成锁止动作；需要开门时仅需向下按压销帽，卡爪压缩弹簧脱离卡槽，销柱上移退出定位孔，门体即可沿导轨自由滑动。设计过程中需要重点控制几个关键尺寸边界：首先是环形导向槽的内径公差，需要与配套导轨的外径保持H7/f6的间隙配合，间隙过大会导致门体滑动过程出现晃动，间隙过小则会增大滑动阻力甚至出现卡滞；其次是按压销的行程，需要保证锁止状态下销柱伸入定位孔的深度不小于8mm，同时解锁状态下销柱端面完全退出门框平面，避免刮蹭门框表面；另外是悬臂铰接孔的中心高，

　　需要与门体上的摆臂安装孔中心高保持一致，偏差控制在0.2mm以内，否则会导致联动过程出现别劲，长期使用会造成摆臂变形或铰接轴磨损。从实际应用场景出发，这套组件的安装方式采用侧面沉头螺丝固定，基座底部预留的两个沉头孔可以直接从正面拧入安装面，不需要在安装面背面预留操作空间，适合柜体侧板、设备防护板这类厚度有限、背面无法操作的安装场景。组件上的几个绿色标识位置是注油点，分别位于铰接孔、导向槽内壁、销柱配合面，日常维护时仅需在这几个位置注入少量润滑脂，即可保证长期运行无卡滞，相比需要定期拆解维护的复杂锁止机构，这种集成式设计的维护成本更低。在结构强度校核层面，基座的壁厚设计为3mm，锁销采用45号钢调质处理，

　　能够承受1000N的侧向冲击力，即使门体受到意外撞击也不会出现锁销断裂或基座变形的问题；导向槽的开口宽度比导轨直径小0.5mm，安装时通过弹性变形卡入导轨，既保证了安装便捷性，又能防止滑动过程中组件从导轨上脱出。很多设计人员在选型这类导轨组件时容易忽略锁止机构的联动间隙，这套组件的摆臂与基座之间采用间隙0.1mm的铰接配合，既保证了摆臂转动灵活，又不会因为间隙过大导致门体闭合后出现旷量，避免了门体关闭后存在缝隙、锁止晃动的问题。另外，组件底部的小圆柱凸台是位置检测触发点，可配套安装接近开关，实现门体锁止状态的电信号反馈，接入设备的安全联锁回路，当门体未完全锁止时设备无法启动，满足工业设备的安全防护要求。
