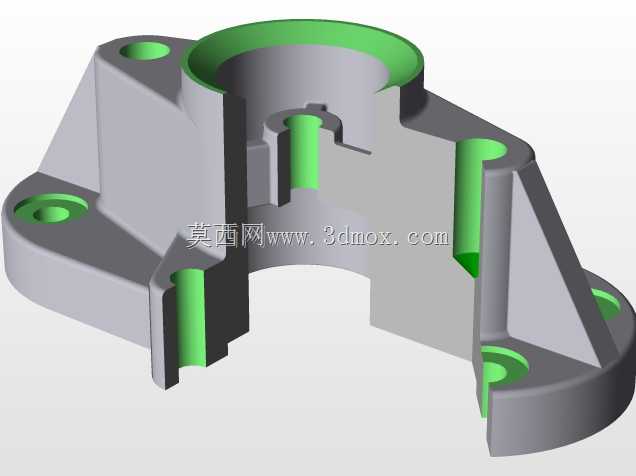

这款盖阀体属于流体管路系统中的核心承压连接件,主要应用在工业流体输送管网、工艺管线控制阀组、液压动力单元以及化工介质输送管路的端部封盖与介质导流场景中,实际工况下需要承受管路内部的介质压力、温度波动带来的热应力,同时还要配合阀芯、密封件完成介质通断、流向切换的动作承载。从结构设计来看,该零件采用多安装耳座均布的布局,主体为中空回转腔体结构,剖视结构可以清晰看到内部的流道过渡、密封安装位以及加强筋的排布逻辑:中心主腔体为介质流通的主通道,内壁做了阶梯式的台阶设计,不同直径的台阶面分别对应密封件安装位、阀芯导向面以及端盖配合面,避免介质在腔体内形成紊流,同时保证密封组件的安装同轴度。三个带安装孔的耳座沿主体圆周方向均布,
每个耳座上的通孔为螺栓过孔,孔位周边做了局部加厚的凸台结构,既可以保证螺栓锁紧时的压紧面强度,避免长期受振后螺栓松动,也能减少铸件整体的壁厚差,降低铸造过程中出现缩孔、缩松的缺陷概率。耳座与主体腔体之间设置了三角形加强筋,筋板从耳座底部一直延伸到主体腔体的下部法兰位置,将螺栓锁紧时的拉力、管路运行时的振动载荷均匀传递到整个阀体主体,避免耳座与主体连接位置出现应力集中导致的开裂问题。从安装边界来看,下部的环形法兰面为与管路对接的密封面,法兰端面的平面度需要满足密封要求,表面粗糙度控制在适合垫片密封的区间,三个耳座的安装孔中心距需要与配对法兰的孔位严格匹配,保证安装时螺栓可以顺利穿入,不会出现别劲的情况。
中心腔体的上端开口为阀盖或者执行机构的安装位,开口处的环形凸台做了倒角处理,方便密封件的装配,不会在安装时切伤密封圈。内部的绿色标识区域为流道的过流面以及安装孔的内壁,这些位置在加工时需要保证表面光滑,减少介质流动的阻力,同时避免杂质在流道内沉积。设计过程中需要充分考虑铸件的拔模斜度,所有非加工面都设置了合理的拔模角度,方便铸件脱模,同时壁厚尽量保持均匀,避免局部过厚导致的铸造缺陷,对于应力集中的转角位置都做了圆角过渡,减少应力集中系数,提升零件的疲劳强度。在实际选型应用中,这类盖阀体通常适配中低压的流体管路,根据输送介质的不同可以选择铸铁、铸钢或者不锈钢材质,不同材质对应的壁厚、密封面处理方式也会做对应调整,比如输送腐蚀性介质时,
过流面需要做防腐处理或者直接采用耐蚀材质铸造,输送高温介质时需要考虑材料的高温蠕变性能,适当加强筋板的厚度以及连接位置的结构强度。安装时需要保证耳座的螺栓按照对角线顺序逐步锁紧,避免单个螺栓受力过大导致阀体变形,影响密封性能,同时密封面之间需要根据介质特性选择合适的密封垫片,保证端面密封的可靠性。从建模逻辑来看,这类零件通常先绘制主体回转截面,通过旋转命令生成主体基础结构,再绘制耳座的截面轮廓通过拉伸生成耳座结构,之后添加加强筋、安装孔、倒角圆角等细节特征,剖视结构的建模需要准确还原内部的台阶尺寸、孔位深度以及各结构之间的位置关系,保证模型可以直接用于工程图生成、装配干涉检查以及后续的加工工艺编制。
