在液压阀组、流体控制管路的执行端配套结构里,推杆盖与密封体的组合件是保障推杆往复动作无泄漏、动作顺滑的核心配套部件,这类结构常见于电液控制阀、行程调节执行机构、流体通断控制组件的端部装配位置,承担着推杆径向定位、动密封防护、外部杂质阻隔、腔体压力保持的多重作用。从实际工况适配来看,这类组合件需要适配推杆的高频往复动作,多数应用场景下推杆的往复行程在几毫米到几十毫米区间,动作频率根据设备运行节奏从每分钟数次到上百次不等,既要保证密封件不会因为长期摩擦出现过早磨损,也要避免密封预压过大导致推杆动作卡滞、驱动力额外损耗。
从结构设计逻辑来看,该组合件采用分体嵌套式结构,外侧的推杆盖作为承载基体,采用阶梯式内孔设计,不同直径的内孔台阶分别承担不同功能:最外侧的内孔台阶用于和设备端盖的安装止口配合,保证装配同轴度,避免安装偏斜导致的推杆偏心磨损;中间段的内孔预留密封件的安装槽位,槽位的宽度、深度尺寸严格匹配密封件的压缩量要求,对于常用的橡胶类动密封,压缩量控制在18%-25%区间,既保证密封面的贴合压力足够阻挡流体泄漏,也不会因为压缩量过大导致密封件与推杆的接触应力过高,加剧摩擦损耗;内侧的台阶孔用于和密封体的外圆定位配合,保证密封体与推杆盖的同轴度误差控制在0.02mm以内,避免密封体偏斜导致的局部密封失效。

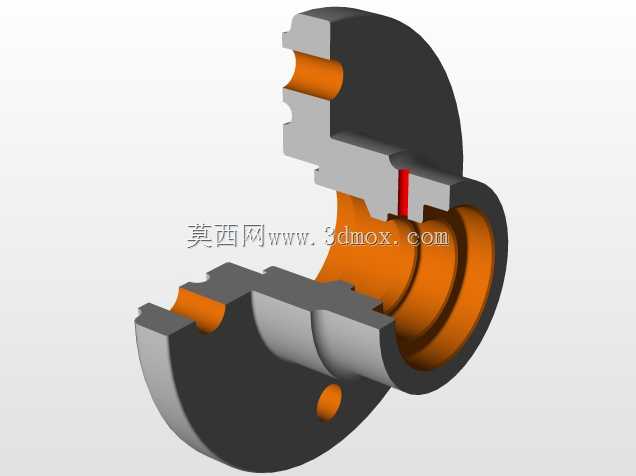

密封体作为直接与推杆接触的动密封承载部件,采用多唇口复合结构,从剖视结构可以看到,密封体内侧设置了多道环形密封唇,最靠近压力腔的第一道唇口主要承担高压流体的密封作用,唇口朝向压力腔方向,在腔体内压力升高时,流体压力会推动唇口进一步贴紧推杆表面,实现压力自紧式密封,压力越高密封贴合越紧密;中间的唇口主要承担刮除推杆表面残留流体、阻挡外部微小杂质进入密封腔的作用,避免推杆表面粘附的金属碎屑、粉尘颗粒进入密封摩擦面划伤密封唇和推杆表面;最外侧的唇口设置了防尘结构,斜向朝外的唇口可以在推杆回缩时刮除推杆表面粘附的外部灰尘、水渍,避免外部杂质进入阀体内部污染传动介质。密封体的材质根据应用场景的介质特性适配,常规矿物液压油场景下采用丁腈橡胶材质,兼顾耐油性能和耐磨性能,在水基介质、腐蚀性流体场景下则更换为氟橡胶或者聚氨酯材质,适配不同的介质耐受温度和耐腐蚀要求。
从安装边界尺寸来看,推杆盖的外圆采用台阶式设计,最大外圆尺寸与设备端盖的安装孔采用间隙配合,配合公差控制在H7/h6区间,既保证装配时可以顺利推入安装位,也不会因为配合间隙过大导致装配后出现偏斜;安装端面设置了环形的静密封槽,用于安装O型圈实现推杆盖与设备端盖结合面的静密封,避免流体从结合面的装配间隙泄漏;推杆盖的轴向定位尺寸根据设备端盖的沉孔深度匹配,保证装配后推杆盖的端面与设备端盖贴合紧密,不会出现轴向窜动。密封体的内孔尺寸与推杆的外圆采用过盈配合,过盈量根据密封材质的硬度调整,硬度在邵氏70度左右的丁腈橡胶密封件,内孔过盈量控制在0.3-0.5mm,保证初始装配后密封唇与推杆表面有足够的初始接触压力,在低压状态下也能实现可靠密封。
在实际应用中,这类组合结构的失效形式多数与安装同轴度偏差、密封件压缩量不合理、杂质进入摩擦面有关,因此在结构设计时特意在推杆盖的内孔设置了导向段,导向段的长度大于推杆直径的1.2倍,采用铜基合金或者自润滑工程塑料材质,对推杆的往复动作起到径向导向作用,避免推杆动作过程中出现径向摆动,减小密封唇受到的侧向挤压力,延长密封件的使用寿命。同时在密封体的两道密封唇之间预留了润滑脂存储槽,装配时填充耐温耐油的润滑脂,在长期往复动作过程中持续为密封唇和推杆的接触面提供润滑,降低摩擦系数,减少密封件的磨损量,避免干摩擦导致的密封件过早老化开裂。
从结构的通用性来看,该组合件的安装接口尺寸符合常规液压阀组的端部安装标准,可以直接替换同规格的传统端盖与密封结构,不需要对原有设备的安装位进行额外加工改造成本,在设备维护更换时可以直接拆装替换,降低现场维护的难度和耗时。针对高压应用场景,推杆盖的外侧还预留了卡簧槽或者螺栓连接孔,可以根据设备的压力等级选择卡簧固定或者螺栓紧固的安装方式,在31.5MPa及以下的常规液压系统压力下,卡簧固定的方式即可满足轴向承载要求,在更高压力的脉冲压力场景下,采用螺栓紧固的方式可以承受更大的轴向冲击力,避免压力波动导致推杆盖被推出安装位。
