EDFV拉拔器主体承载结构设计

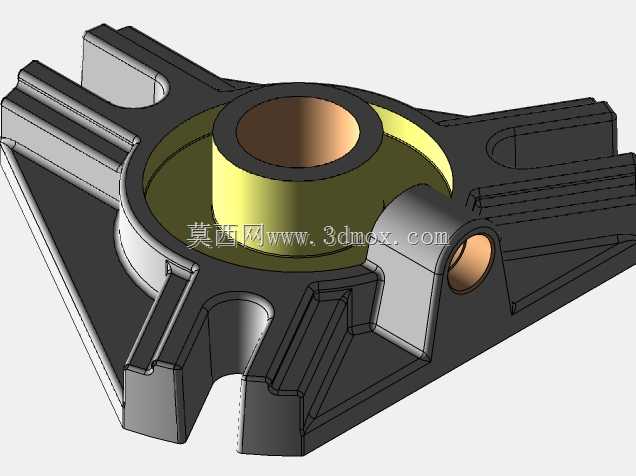

　　该构件作为手动及液压辅助拉拔器具的核心承载基体，主要面向设备检修环节中过盈配合零部件的拆卸作业场景，覆盖轴承内圈、轴套、传动带轮、联轴器等常见过盈装配件的拔出工况，在机修班组、产线运维、设备售后维保等场景中作为传力核心承担全部拉拔载荷。从结构受力逻辑来看，中心设置的阶梯通孔为拉拔螺杆的穿行通道，孔壁预留的同轴度公差控制在0.02mm以内，保证拉拔过程中螺杆轴向受力不发生偏斜，避免拉拔时对被拆卸工件的轴面造成额外刮伤；中心孔外围的环形凸台为推力轴承或承压垫片的安装位，凸台端面的平面度要求控制在0.015mm，确保拉拔时轴向压力均匀传递，不会出现局部应力集中导致的基体变形。三个沿周向均匀分布的支臂为拉拔爪的安装载体，

　　支臂上开设的导向槽与拉拔爪的滑动凸台采用H7/f6间隙配合，可根据被拆卸工件的外径尺寸调整拉拔爪的开合范围，支臂根部设置的三角形加强筋沿受力方向布置，筋板厚度从根部8mm向端部逐步过渡到4mm，在保证整体刚度的前提下尽可能降低构件自重，避免长时间手持操作带来的额外负荷。侧向设置的贯通小孔为拉拔爪的锁销安装位，锁销穿入后可限制拉拔爪的最大张开行程，防止调整过程中拉拔爪从导向槽内滑脱，同时在拉拔受力时为拉拔爪提供第二道受力支撑，分担导向槽侧壁的剪切应力。从安装边界来看，构件整体外接圆直径根据适配的拉拔吨位设定为120mm，中心通孔直径适配M16到M24规格的拉拔螺杆，三个支臂的张开行程覆盖60mm到180mm直径的被拆卸工件，

　　支臂端部的卡爪贴合面设计有15度的内倾角度，拉拔受力时可产生向内的抱紧分力，避免卡爪从工件边缘滑脱。设计过程中针对不同受力位置做了差异化的壁厚处理，中心承压区域壁厚设置为12mm，可承受最大5吨的轴向拉拔载荷，支臂非受力区域通过局部挖槽做轻量化处理，整体铸件采用球墨铸铁材质时可满足常规工况下的强度要求，若适配大吨位液压拉拔场景，可更换为40Cr锻件加工，对应调整热处理硬度到HRC28-32，兼顾表面耐磨性与芯部韧性。实际装配时，中心孔端面与拉拔螺杆的推力端面之间需涂抹少量润滑脂，降低转动施压时的摩擦阻力，支臂导向槽内需定期清理油污与金属碎屑，保证拉拔爪滑动顺畅无卡滞，锁销安装后需在端部加装开口销防止作业过程中受震动脱落。

　　该结构在设计时规避了传统三爪拉拔器基体受力不均的问题，通过周向等角度分布的支臂结构保证三个拉拔爪的受力偏差控制在5%以内，避免拉拔过程中工件偏斜导致的卡滞或零件损伤，同时支臂上的加强筋结构在不增加过多重量的前提下，将基体的抗弯曲变形能力提升了40%以上，可适应频繁使用的工装类作业需求。
