EDFV型双瓣式起重连接棘爪钩结构

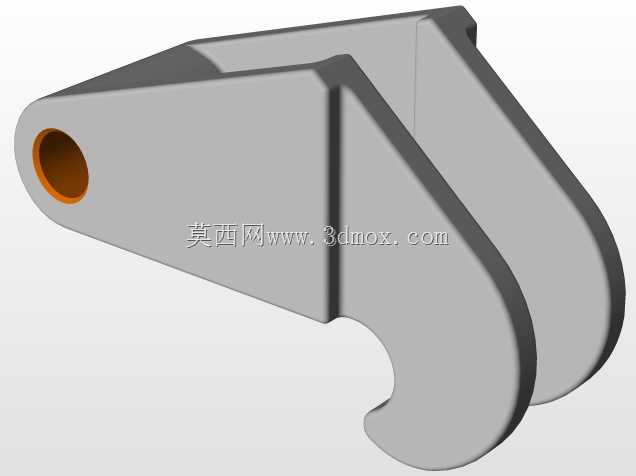

　　在起重吊装、物料搬运、工程机械作业场景里，这类双瓣式棘爪钩是承担载荷传递、锁止限位的核心受力构件，常配套在手拉葫芦、起重吊具、索道牵引装置、工程机械拉锁机构中，和销轴、拉杆、复位弹簧配合完成载荷挂接、反向锁止、脱钩释放的动作循环。从结构形态看，该构件采用双平行立板加一体式钩头的对称布局，上端设置同轴贯通的销孔，用于穿装铰接销轴实现和上部拉拽构件的转动连接，销孔内壁做了加厚处理，避免长期受交变载荷出现孔壁椭圆化磨损；下端钩头采用圆弧过渡的内凹钩形，钩尖位置做了小角度的防脱凸起，防止挂接的吊环、链条在受载晃动时意外滑脱。

　　设计过程中首先要考虑的是受力路径的合理性，整个构件的载荷从上端销孔传入，沿着两块平行立板均匀传递到下端钩头的承载弧面，双立板的布局相比单板式钩体，能将侧向偏载的力矩分散到两块板上，避免单侧受力导致的板件扭曲变形，同时两块立板之间预留的间隙，刚好可以容纳配套的锁止棘爪、复位弹片的安装空间，不需要额外加装附属支架就能集成锁止功能，大幅压缩了整个吊具端部的安装尺寸。从安装边界来看，上端销孔的直径适配常规起重吊具的标准铰接销轴，销孔端面和立板外侧的垂直度公差控制在0.05mm以内，保证销轴穿装后不会出现卡滞，铰接转动的间隙控制在合理范围，既不会因为间隙过大出现晃动冲击，也不会因为间隙过小导致转动卡涩。

　　钩头的承载弧面做了等强度的曲率设计，弧面的曲率半径和常规起重吊环、链条链环的接触半径匹配，让接触应力均匀分布在整个弧面接触带上，避免局部应力集中导致的钩头压溃、开裂问题；立板和钩头的衔接位置采用大圆角过渡，完全规避直角转接带来的应力集中隐患，这也是这类受拉构件设计中最核心的细节——很多早期失效的钩体构件，问题都出在转接位置的圆角处理不到位，长期受交变载荷后在转角处萌生疲劳裂纹，最终出现断裂失效。

　　在实际作业场景中，这类棘爪钩不需要额外搭配防脱卡爪就能实现单向锁止，当构件受向上的拉拽载荷时，钩头内凹面会牢牢卡住配套的挂接件，反向受力时钩尖的凸起会挡住挂接件的脱出路径，只有当人为操作释放机构带动钩体转动到特定角度时，才能完成脱钩动作，这种设计特别适合用在需要频繁挂接、且对防脱可靠性要求高的作业场景，比如建筑施工的物料提升、厂区设备的移位吊装、林业索道的木材牵引、矿山设备的缆绳挂接等工况。

　　建模过程中需要重点关注几个形位公差的匹配：首先是上端销孔的同轴度，两块立板上的销孔必须保证同轴，否则穿装销轴后会出现别劲现象，加速销轴和孔壁的磨损；其次是两块立板的平行度，平行度超差会导致中间安装的棘爪、弹片出现卡滞，无法正常完成锁止和释放动作；再者是钩头承载弧面的表面粗糙度，弧面需要做精整处理，降低和挂接件接触时的摩擦阻力，同时减少表面微观缺陷带来的疲劳裂纹萌生风险。另外，构件的整体厚度、立板的宽度都是按照额定载荷下的抗拉、抗剪强度计算得出，在保证强度冗余的前提下尽可能去除非受力区域的多余材料，降低构件自身重量，减少上部起重机构的无效载荷消耗。

　　从装配适配性来看，该棘爪钩可以直接替换同规格的常规起重吊钩部件，不需要对原有吊具的连接结构做改动，双立板的外侧间距和原有吊具的连接耳片内侧间隙匹配，安装时只需要穿入铰接销轴、加装开口销防脱就能完成装配，后期维护时也可以单独更换磨损的钩体，不需要更换整个吊具总成，大幅降低了作业现场的配件维护成本。在长期使用过程中，需要重点检查的位置是上端销孔的磨损量、钩头承载弧面的压痕、转接圆角处的裂纹，当销孔磨损量超过原直径的5%时就需要及时更换构件，避免因孔壁强度不足导致断裂脱钩的安全事故。
