惰轮连杆剖视结构三维设计

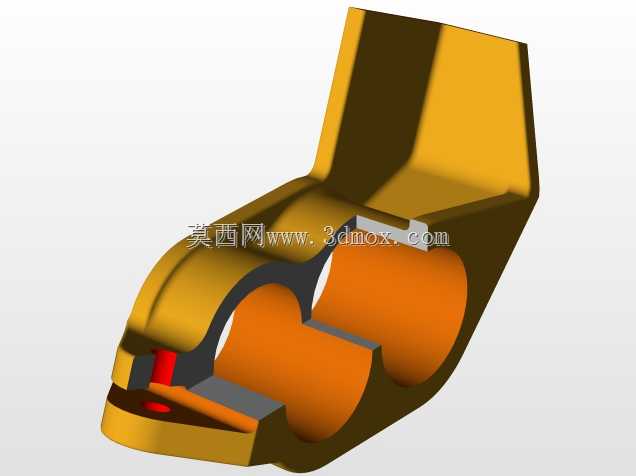

　　在常规的机械传动系统布局里，惰轮连杆往往是容易被忽略但直接影响传动稳定性的核心连接件，这类部件主要承担惰轮的安装定位、传动间隙补偿、运行载荷传递的作用，常见于中小型内燃机正时传动系统、精密机床进给传动单元、自动化输送线的张紧调节机构中，其结构设计的合理性直接决定了整套传动机构的运行寿命与传动精度。从结构剖视呈现的细节来看，这款连杆采用了一体式铸造成型的基体结构，主体承载区域做了不等厚的壁厚设计，在惰轮安装的轴孔位置，壁厚做了局部加厚处理，用来抵消惰轮运转过程中产生的径向交变载荷，避免长期运行出现轴孔失圆、安装位偏移的问题；而在非承载的过渡区域，壁厚做了均匀减薄，在保证整体结构刚性的前提下尽可能降低部件自重，

　　减少传动过程中连杆自身的惯性载荷对传动精度的干扰。设计过程中首先要明确的是安装边界约束，这类连杆的安装端需要匹配对应机型的安装基座定位孔位，两个同轴的惰轮安装轴孔的同轴度公差需要控制在0.02mm以内，否则会导致惰轮安装后出现偏磨，传动过程中产生额外的异响与振动损耗；轴孔内部预留了衬套安装的台阶位，剖视结构中可以看到轴孔内侧的限位台阶，用来限制衬套的轴向窜动，衬套一般采用铜基粉末冶金材质，能够在少油润滑的工况下长期稳定运转，降低维护频次。连杆的张紧调节端做了弧形的贴合面设计，能够匹配张紧调节螺栓的球面端头，在张紧力调整过程中保证受力均匀，不会出现局部应力集中导致的连杆变形；从剖视结构还能看到内部的润滑油道预留结构，

　　润滑油可以从连杆本体的注油孔进入，顺着内部的油道直接输送到两个惰轮轴的衬套位置，实现运转过程中的持续润滑，避免高速运转下衬套与轴出现干磨。在实际的工况适配中，这类连杆需要承受惰轮带来的皮带或者链条张紧力，同时还要平衡传动过程中产生的振动载荷，因此在结构设计时，在连杆的弯折过渡位置全部采用了大圆角过渡，避免直角位置出现应力集中，在长期交变载荷作用下产生疲劳裂纹；外形轮廓的设计充分考虑了安装空间的避让需求，连杆外侧的轮廓与周边的传动轮、壳体、管路之间预留了不小于3mm的安全间隙，避免设备运转过程中出现运动干涉。从建模的细节处理来看，这款模型采用了剖视展示的方式，将内部的轴孔结构、油道位置、壁厚分布都做了清晰的呈现，

　　能够让结构设计人员直观看到内部的结构布局，在做同类型部件的选型或者改型设计时，可以直接参考其壁厚分布规律、轴孔的固定方式、张紧端的结构形式，减少重复设计的工作量。在实际的设备装配过程中，这类连杆的安装定位需要先以基座的定位销孔为基准，初步固定连杆的安装端，之后装入惰轮与衬套组件，调整张紧螺栓的预紧力，保证传动皮带或者链条的张紧度处于合理区间，之后再锁紧安装端的固定螺栓，整个装配过程需要保证两个惰轮的轴线与传动主轴的轴线平行度误差在允许范围内，否则会导致传动带出现偏磨、掉带的问题。另外，连杆本体的材质一般选用球墨铸铁或者高强度铸铝合金，根据不同的载荷工况选择对应材质，球墨铸铁材质的连杆刚性更好，适合重载、高冲击的传动工况，铸铝合金材质的连杆自重更轻，适合高速、低载荷的精密传动场景，不同材质的连杆在壁厚设计上会有细微的差异，铸铝合金材质的轴孔位置壁厚会比球墨铸铁材质厚15%左右，用来弥补材质强度的差异，保证轴孔位置的承载能力满足工况要求。
