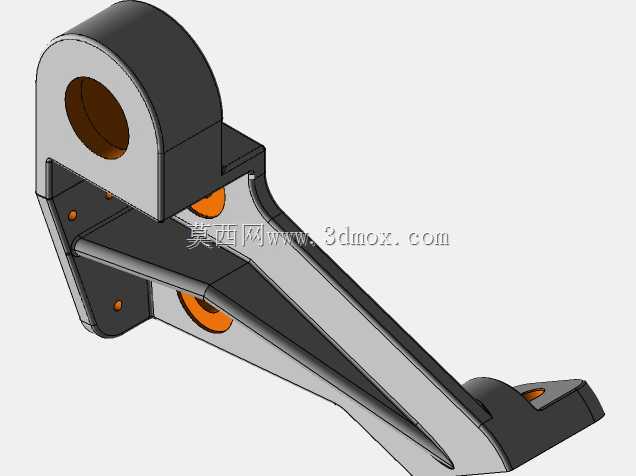

工业传动用EDFV型铰接支撑支架结构

　　这类铰接支架多应用在工业传动链路、工装夹具铰接位、自动化设备摆臂连接节点中，核心作用是为两个存在相对转动需求的构件提供稳定的铰接支撑基准，同时承担转动过程中传递的径向载荷与部分倾覆力矩，避免铰接轴出现偏磨、卡滞的问题。从结构设计逻辑来看，主体采用一体化铸钢或高强度铝合金成型思路，上部的铰接套筒为核心承载部位，内孔预留了衬套安装余量，可根据实际载荷工况选配铜基石墨衬套或者滚针轴承，降低铰接转动时的摩擦系数，延长铰接副的维护周期。套筒外侧做了加厚圆弧过渡，避免应力集中在套筒与支臂的连接位置，过往同类型支架失效案例中，多数断裂问题都出现在套筒与支臂的直角连接处，因此该结构在该位置做了大圆角过渡，同时在支臂内侧设置了三角形加强筋，

　　筋板厚度根据支臂长度做了等强度匹配，既不会因为筋板过厚导致成型时出现缩孔缺陷，也不会因为筋板过薄无法承担侧向载荷。支臂部分采用变截面设计，靠近铰接套筒的位置截面厚度更大，向远端安装位逐步收窄，在保证整体结构刚度的前提下尽可能降低构件自重，减少铰接副需要承担的额外偏载。支臂上预留的三个安装孔位分别对应不同的连接需求，上部靠近套筒的两个小孔为定位销孔，装配时先穿入定位销完成支架与安装基座的位置校准，再穿入紧固螺栓完成固定，避免螺栓承受横向剪切力；远端的安装位为铰接副的从动端连接位，孔位同样做了衬套安装沉台，可适配不同直径的连接销轴。从安装边界来看，上部铰接套筒的轴线与支臂安装面存在固定倾角，这个角度是根据配套设备的摆角行程计算得出的，

　　能够保证铰接构件在设定的转动角度范围内不会与支架本体发生运动干涉，设计时已经预留了足够的安全间隙，即使构件存在小幅加工误差也不会出现运动卡阻。套筒内孔的同轴度公差控制在0.02mm以内，两端面与内孔轴线的垂直度公差不超过0.015mm，保证铰接轴装配后不会出现别劲的问题。支臂底部的安装面做了铣平加工，表面粗糙度控制在Ra3.2，保证与安装基座贴合紧密，不会因为接触面存在间隙导致紧固螺栓松动。在实际选型应用时，需要先核对铰接位的额定载荷、转动行程、安装空间尺寸是否与该支架匹配，若应用在重载冲击工况下，可选择铸钢材质并对铰接孔位做淬火处理，提升孔壁的耐磨性能；若应用在轻载高速的自动化设备中，可选择高强度铝合金材质做硬质阳极氧化处理，

　　降低构件自重同时提升表面耐腐蚀性能。这类支架相比传统的分体式铰接支座，一体化结构减少了装配累积误差，整体刚度更高，不需要额外加工多个拼接零件，能够有效降低设备的装配调试难度，在包装机械、输送设备、工装夹具的铰接位中都有广泛的适配场景。设计时还考虑了维护便利性，铰接套筒的侧面预留了注油孔位，可定期加注润滑脂，不需要拆解铰接副就能完成润滑维护，降低设备运维的工作量。支臂上的加强筋位置也做了圆弧倒角处理，避免装配维护时尖锐边角划伤操作人员，同时减少应力集中点，提升构件的抗疲劳性能，在长期交变载荷作用下也不容易出现裂纹失效问题。
