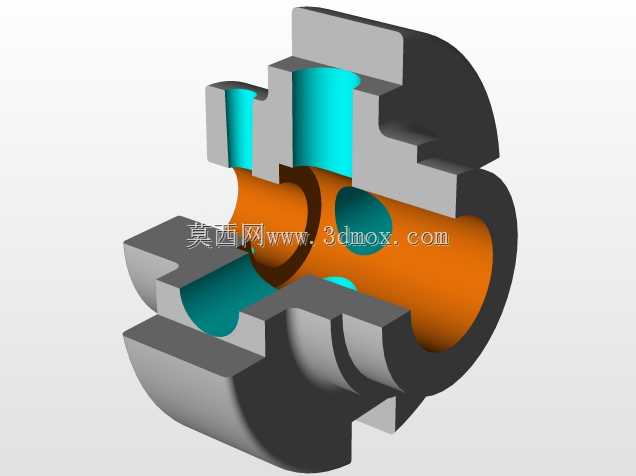

从剖视呈现的内部结构能看出,这个阀块的核心设计逻辑是把多组独立流体通路集成在单一金属块体内,替代传统管路分散连接的方案,在液压系统里主要承担油路分配、流向切换、压力承载的作用,常见于工程机械液压站、小型设备液压动力单元、机床夹紧回路这类安装空间紧凑、管路排布受限的场景。
设计阶段最先敲定的是内部通路的走向逻辑,从剖切面能看到不同通径的油道交叉排布,主通路通径更大,用来承担大流量压力油的输送,分支通路通径更小,对接控制油口或者执行元件的供油口,油道转角位置都做了圆弧过渡处理,没有直角锐边,这是为了降低液压油在通路内流动的沿程压力损失,避免高速油流长期冲刷锐边造成的气蚀损伤,延长阀块的整体使用寿命。外部的阶梯凸台结构是安装定位的核心边界,不同直径的圆柱台阶分别对应不同规格的液压阀、管接头的安装基面,每个基面都预留了密封件的安装槽位,装配时O型圈嵌入槽内,能保证高压工况下各连接位置不会出现渗漏,台阶的轴向尺寸是按照常用叠加阀的安装高度匹配的,装配后阀件不会出现干涉,外接管路的走向也能顺着台阶侧面排布,不会出现管路弯折角度过大影响通流的问题。
实际选型应用时,首先要核对各油口的通径是否匹配系统流量,主通路的通流能力要满足液压泵的最大输出流量,避免通路过小造成节流发热;其次要确认安装基面的尺寸和对接阀件的安装孔位一致,这个阀块的安装凸台是按照标准6通径叠加阀的安装尺寸设计的,可以直接和市面上常规的溢流阀、单向阀、换向阀叠加装配,不需要额外做过渡连接板。安装时要注意阀块的安装平面平面度要控制在0.02mm以内,避免密封面压合不匀出现渗漏,紧固螺栓要按照对角顺序分次拧紧,拧紧力矩要符合对应螺栓规格的要求,避免阀块受力不均出现变形,导致内部油道变形卡滞。
从结构细节来看,内部交叉油道的位置都做了工艺孔封堵的设计,外部看不到的工艺孔在加工完成后会用钢球或者螺塞封堵,封堵位置的密封性能要经过1.5倍额定工作压力的保压测试,确保没有内泄外漏。油道内壁的粗糙度要求控制在Ra1.6以内,减少油液流动的阻力,同时避免内壁粗糙造成的杂质附着,长期使用时也能减少油液污染带来的阀件卡滞故障。外部的非加工面做了氧化发黑处理,既能提升防锈能力,也能避免车间环境里的油污、切削液长期附着造成的表面腐蚀。
在液压回路里,这个集成阀块可以把原本需要多根油管连接的阀件整合在一起,大幅减少管路接头的数量,也就减少了潜在的渗漏点,同时集成化的结构能缩小整个液压站的体积,在移动设备比如小型挖掘机、高空作业平台的液压系统里,这种集成阀块的应用非常普遍,既能减轻设备自重,也能降低现场管路装配的工作量,后期维护时只需要拆卸对应的阀件就能完成检修,不需要拆解大量管路,能大幅缩短故障排查和维修的时间。设计时还要考虑油道之间的壁厚,高压油道和回油道之间的壁厚要满足额定压力下的强度要求,避免高压工况下出现油道击穿、串通的问题,这个阀块的油道壁厚经过强度校核,能满足常规25MPa液压系统的使用要求,适配绝大多数中低压液压回路的应用场景。
