EDFV系列设备L型安装支撑主体结构件

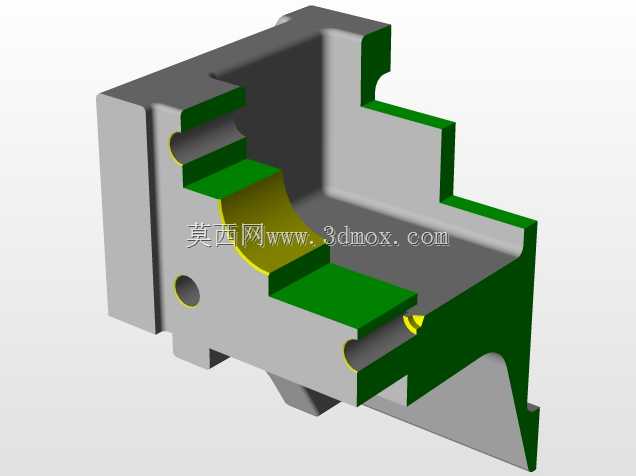

　　该结构件为EDFV系列传动配套设备的核心承力主体，在整套设备中承担容纳内部传动组件、提供外部安装基准、传递工作载荷的多重作用，常见于轻工输送线、小型自动化工作站的动力输出端配套，作为锥齿轮、传动轴等传动零件的安装载体，其结构精度直接决定整套传动单元的运行稳定性与啮合精度。从结构形态来看，该主体采用L型开放式腔体设计，腔体内部预留了多级阶梯式安装位，不同高度的台阶面分别对应轴承外圈定位、轴端挡圈固定、密封件安装的不同功能需求，绿色高亮区域为经过精加工的配合面，表面粗糙度与形位公差均满足传动件的装配要求，可避免轴承安装后出现偏载、跑圈等常见失效问题。腔体侧壁开设的多组圆形通孔，分别承担穿设紧固螺栓、预留润滑通道、安装定位销的作用，

　　其中靠近腔体转角处的通孔为定位销孔，加工时需与相邻安装支架的销孔做配铰处理，保证组件拼接后的同轴度误差控制在允许范围内。主体底部的凸起支脚为安装定位结构，可卡入配套底座的定位槽内，限制主体工作过程中出现横向窜动，支脚的高度与宽度尺寸严格匹配配套安装座的槽口参数，安装时无需额外调整即可快速完成初定位，降低现场装配的调校工作量。设计阶段优先考虑了腔体内部的排屑与润滑脂回流需求，腔体底部预留了微小的倾斜角度，可让传动过程中产生的金属磨屑随润滑脂流向腔体角落的预留排出口，避免磨屑进入轴承啮合区造成零件异常磨损；同时腔体侧壁的厚度经过受力仿真优化，在承受传动件径向载荷与轴向冲击的前提下，尽可能削减了非配合区域的材料厚度，既降低了整体构件重量，

　　也减少了铸造过程中的缩孔、应力集中等缺陷风险。从安装边界来看，该主体的外侧垂直面为与相邻支架连接的安装面，面上的多组螺纹孔位置与同系列支架的安装孔位完全匹配，拼接后可形成封闭的传动腔体，为内部齿轮、轴系零件提供封闭的运行空间，避免外界粉尘、切削液进入传动区域造成零件腐蚀或磨损。构件的转角位置做了圆弧过渡处理，既消除了机加工过程中的应力集中点，也避免装配时尖锐边角对操作人员造成划伤，同时过渡圆弧的半径与内部轴承的安装避让尺寸相匹配，不会出现轴承安装时与腔体侧壁发生干涉的问题。在实际产线应用中，该主体常与同系列支架、锥齿轮安装座配合使用，共同组成完整的传动换向单元，可将水平方向的动力输入转换为垂直方向的动力输出，

　　适配小型输送带的动力换向、工装夹具的旋转驱动等多种工况，其结构的通用性较强，仅需更换内部适配的轴套与轴承型号，即可适配不同功率等级的动力输入需求，无需重新设计主体结构，大幅降低了系列化产品的开发与制造成本。建模过程中严格遵循机械加工的工艺顺序，先完成主体毛坯的外形轮廓构建，再依次添加安装孔、配合台阶、定位支脚等细节特征，所有配合面的拔模角度、倒角尺寸均符合铸造与机加工的工艺要求，可直接用于后续的工程图导出与数控加工编程，结构上未出现倒扣、无法加工的封闭内腔等工艺缺陷，具备良好的工艺可行性。
