带键槽定位孔直齿锥齿轮传动件

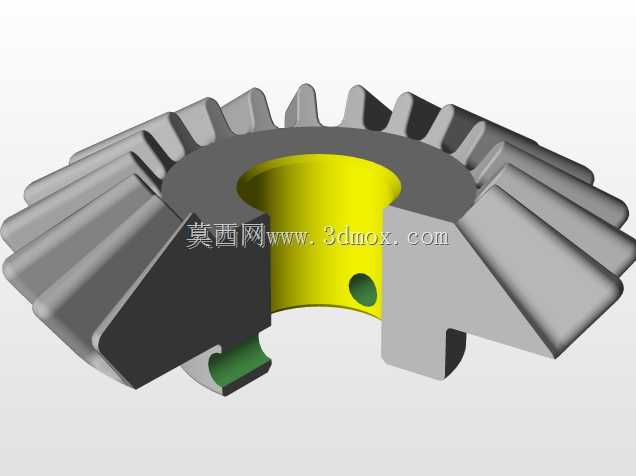

　　在中小功率相交轴传动的设备布局里，直齿锥齿轮始终是成本与可靠性平衡得较好的选择，这款锥齿轮的设计完全围绕90度相交轴的传动场景做适配，日常能在小型农机的转向传动机构、机床进给箱的动力换向单元、轻工输送线的转角传动模组里见到这类零件的身影，它不需要复杂的轴向调整结构，相比螺旋锥齿轮加工门槛更低，装配容错空间也更大，适合对传动平稳性有要求但转速不超过1500转每分的工况。从结构细节来看，这款锥齿轮的轮齿采用标准渐开线直齿锥齿形，分锥角按照常用的45度匹配设计，能直接和同模数同压力角的配对锥齿轮实现等速换向传动，齿面没有做额外的修形处理，完全靠加工精度保证啮合接触面积，适合载荷平稳无强冲击的传动场景。中心的轴孔是整款零件的安装基准，

　　孔壁加工的贯通键槽用来和传动轴实现周向固定，传递扭矩时不会出现相对打滑，键槽的尺寸公差按照普通平键的配合标准设计，装配时不需要额外修配就能实现过渡配合，轴孔端面没有设计凸台定位结构，安装时靠轴肩实现轴向定位，能简化传动轴的加工工序，降低配套轴类零件的加工成本。轮体靠近大端的位置加工了一个径向的螺纹定位孔，这个孔的作用是在齿轮装配到轴上之后，拧入紧定螺钉顶紧轴面，或者穿入销钉实现二次防松，避免设备正反转切换时齿轮出现轴向窜动，尤其是在频繁换向的传动场景里，这个小结构能大幅降低齿轮移位脱落的故障概率。齿坯的结构采用辐板式减重设计，轮缘和轮毂之间的辐板厚度经过核算，既能满足额定扭矩下的强度要求，又能尽可能减少零件整体重量，

　　降低传动时的转动惯量，让设备启停时的冲击更小。从安装边界来看，这款锥齿轮的背锥面是装配时的测量基准，安装时要保证背锥面和配对齿轮的背锥面齐平，才能保证轮齿的全齿宽啮合，不能出现轮齿偏载的情况，否则会加速齿面磨损甚至出现断齿问题。齿轮的齿顶圆直径、轮毂长度、轴孔直径的尺寸链都做了公差匹配，安装时不需要额外加工调整，只要按照装配工艺要求控制好轴向间隙，就能保证传动的顺畅度。在实际选型替换时，要注意核对模数、齿数、压力角、分锥角这几个核心参数，同时确认轴孔直径和键槽宽度和现有传动轴匹配，不需要做二次加工就能直接替换故障件，减少设备停机维护的时间。这类直齿锥齿轮的润滑方式也比较灵活，既可以采用油脂润滑用在开式传动场景，

　　也可以放在齿轮箱里采用机油浸油润滑，适配不同密封条件的设备结构，日常维护只需要定期检查齿面磨损情况和紧定螺钉的松紧度，就能保证较长的使用寿命。设计这类锥齿轮的时候，首先要根据传动比确定齿数匹配，再根据传递的扭矩核算模数和齿宽，保证轮齿的弯曲强度和接触强度满足工况要求，轴孔和键槽的尺寸要和配套的传动轴做公差匹配，径向定位孔的位置要避开轮齿的受力区域，避免钻孔时影响轮体的结构强度，辐板的厚度要均匀，避免热处理时出现应力集中导致零件变形，齿面的粗糙度要控制在合理范围，减少啮合时的摩擦损耗，提升传动效率。
