对开式滑动轴承座剖分式支撑结构

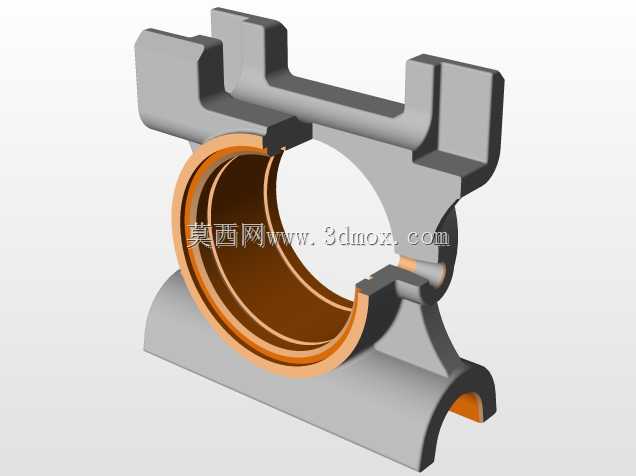

　　该剖分式支撑结构多用于中低速重载的工业传动场景，在矿山输送线、冶金轧机辅传、建材生产设备的长轴系布置中十分常见，区别于整体式轴承座，这种对开结构无需沿轴端轴向穿装，在已布设完成的长轴中间段做支撑维护时，仅需拆卸上盖即可完成轴瓦更换、间隙调整作业，能大幅缩减设备停机检修的工时，尤其适合轴上已预装联轴器、齿轮等大尺寸零件无法轴向挪动的安装工况。从结构功能来看，上下座体通过两侧的凸缘定位结构实现合模对准，配合螺栓锁紧后形成完整的轴瓦容纳腔，内置的铜质轴瓦直接与旋转轴颈接触，承担径向载荷的同时，轴瓦内表面预留的油槽可在运转过程中持续输送润滑脂，形成稳定的油膜降低摩擦损耗，座体底部的弧形支撑面可适配安装基座的圆弧定位槽，

　　避免设备运行过程中支撑结构出现横向窜动，上部的两个凸台结构既作为螺栓锁紧的受力台肩，也可在拆卸时作为撬点方便分离上下座体。设计阶段首先要匹配对应轴径的轴瓦尺寸，确定内腔的直径公差与同轴度要求，上下座体的合模面需要做精加工处理，保证合模后无错位台阶，避免轴瓦安装后出现偏磨；两侧的螺栓孔位置需要根据安装基座的孔位做匹配设计，螺栓孔与合模面的垂直度要控制在合理公差范围内，防止锁紧时座体出现应力变形挤压轴瓦。安装边界方面，座体总宽度需要适配安装基座的预留安装空间，底部支撑弧面的曲率要与基座定位面完全贴合，上部凸台的高度要预留足够的螺栓拆装空间，避免扳手操作时与周边管线、机架结构发生干涉，轴瓦装入内腔后，轴向定位台阶要与座体端面齐平，

　　保证轴运转时轴瓦不会随轴发生轴向窜动。实际选型应用时，需要根据轴系的径向载荷大小、运转转速、润滑条件匹配对应材质的轴瓦，重载冲击场景下可选用铸铜基镶嵌石墨的自润滑轴瓦，减少日常注油维护频次，常规连续运转场景可选用锡青铜轴瓦配合稀油润滑，保证长期运转的稳定性；座体本身采用铸铁材质铸造后经时效处理消除内应力，再进行机加工，保证长期受力下不会出现变形，合模面的定位止口需要做轻微倒角处理，方便装配时快速对准，避免硬敲造成止口磕碰损伤。在三维建模过程中，需要重点还原上下座体的配合止口结构、轴瓦的油槽走向、螺栓过孔的沉台尺寸，尤其要注意合模面处的间隙预留，实际生产中合模面处会预留0.05到0.1毫米的调整间隙，

　　方便轴瓦磨损后通过减薄垫片调整轴颈配合间隙，建模时不能将上下座体做成完全零间隙贴合，否则不符合实际装配的工艺要求；底部的弧形安装面需要标注清楚曲率半径与安装基准面的高度尺寸，方便加工时做定位校验，上部的两个锁紧凸台需要做圆角过渡，避免应力集中造成受力断裂，轴瓦与座体内腔的配合选用过渡配合，保证轴瓦装入后不会发生转动，同时又能在检修时顺利敲出更换。
