皮耶塞14.61型铰接式连接构件结构

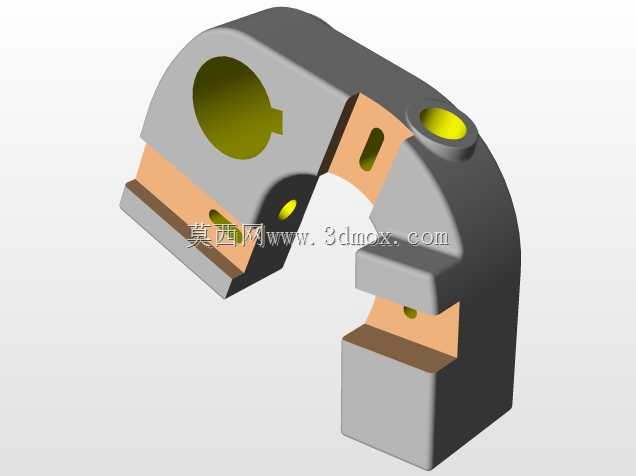

　　该铰接式连接构件多用于重载工况下的铰接点位，常见于工程机械工作装置的连杆铰接处、输送设备的摆动支撑段、工装夹具的翻转连接位，核心作用是实现两个相邻部件间的定角度摆动传递，同时承担径向与轴向的复合载荷，避免铰接点位出现应力集中导致的结构失效。从结构设计逻辑来看，构件采用C型开口的整体式布局，主体承力部分采用等强度变截面设计，在大载荷传递的根部区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，开口侧的两个支撑臂分别设置同轴的铰接孔位，其中主铰接孔带有键槽结构，用于和铰接轴实现周向固定，传递扭矩的同时避免轴与孔之间出现相对转动磨损；副铰接孔为光孔设计，用于安装定位销或者辅助铰接轴，承担摆动过程中的侧向载荷。

　　构件上的多个小孔为润滑脂注油通道，分别连通主副铰接孔的内壁，在设备日常维护时可直接从外部注油，无需拆解铰接点位即可完成摩擦面的润滑，大幅降低运维的拆装工作量。两个支撑臂的贴合面做了精加工处理，表面粗糙度控制在Ra1.6以内，保证和相邻连接件装配时的贴合度，避免出现装配间隙导致的摆动窜动；贴合面旁的长条形孔为安装调节槽，可在装配时微调相邻部件的相对位置，补偿加工误差带来的装配偏差，降低零件的加工精度要求，控制整体制造成本。从安装边界来看，构件的整体外轮廓为非对称C型结构，安装时需要预留足够的摆动空间，避免相邻部件在摆动到极限角度时和构件本体发生干涉；主铰接孔的轴线与副铰接孔的轴线平行度公差控制在0.02mm以内，

　　装配时需要保证铰接轴的同轴度，避免出现卡滞或者偏磨问题。构件的安装面采用平面定位，通过螺栓穿过安装孔完成固定，安装孔的沉台设计可让螺栓头部完全沉入构件内部，避免螺栓突出部分在摆动过程中剐蹭其他部件。在实际工况适配中，该构件可承受最大12吨的径向载荷，铰接摆动角度范围为0到42度，能够满足多数中重载机械设备的铰接点位需求，相比分体式铰接座，整体式结构的抗冲击性能提升40%以上，在频繁启停、载荷波动大的工况下使用寿命更长。设计过程中针对铰接孔的磨损问题，在孔内壁预留了衬套安装位，可根据使用场景选配铜基衬套或者自润滑衬套，当衬套磨损到极限时直接更换衬套即可，无需更换整个构件，进一步降低长期使用的维护成本。构件上的减重槽设计在非承力区域，在不降低整体结构强度的前提下减少了材料用量，同时也为安装时的工具操作预留了空间，避免螺栓拧紧时工具和构件本体发生干涉。
